5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE T X 5.5 A kezelőfelület A 714.0 jelű szoftververziótól 2020.12 228 5.5 A kezelőfelület A kezelőfelület az alá bb ismertetett területekre van felo sztva. 5 Áb…
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.4 A SIPLACE-gépsor lekapcsolása
227
5.4 A SIPLACE-gépsor lekapcsolása
5
5.4.1 Az állomások lekapcsolása
Az állomások lekapcsolásához a következők szerint járjon el:
Fejezze be az összes beültetési folyamatot úgy, hogy egy nyomtatott áramköri lap se legyen
már a beültető automatában.
Ellenőrizze, hogy az összes beültetőfej Z-tengelye a felső véghelyzetében van-e.
Ellenőrizze, hogy vannak-e még alkatrészek az adagolófejeken és adott esetben távolítsa el
azokat.
Zárja be az állomásszámítógép-szoftvert a
Beállítások --> Gépbeállítások --> A beültető automata leállítása... nézet-
ben
Ha a számítógép le van állítva, várjon míg a 2. hely monitorán megjelenik a megfelelő üzenet
és utána kapcsolja le az állomást a főkapcsolótól.
5.4.2 A SIPLACE Pro (Windows) befejezése
Menjen a SIPLACE Pro menüsorában a Tárgy --> Kilépés pontra.
Zárjon be minden egyéb programot a számítógépen.
Menjen a Windows Startmenü alatt található Leállítás pontra.
VIGYÁZAT
A gépsor lekapcsolása előtt feltétlenül vegye figyelembe az alább leírt eljárásokat.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.5 A kezelőfelület A 714.0 jelű szoftververziótól 2020.12
228
5.5 A kezelőfelület
A kezelőfelület az alább ismertetett területekre van felosztva.
5

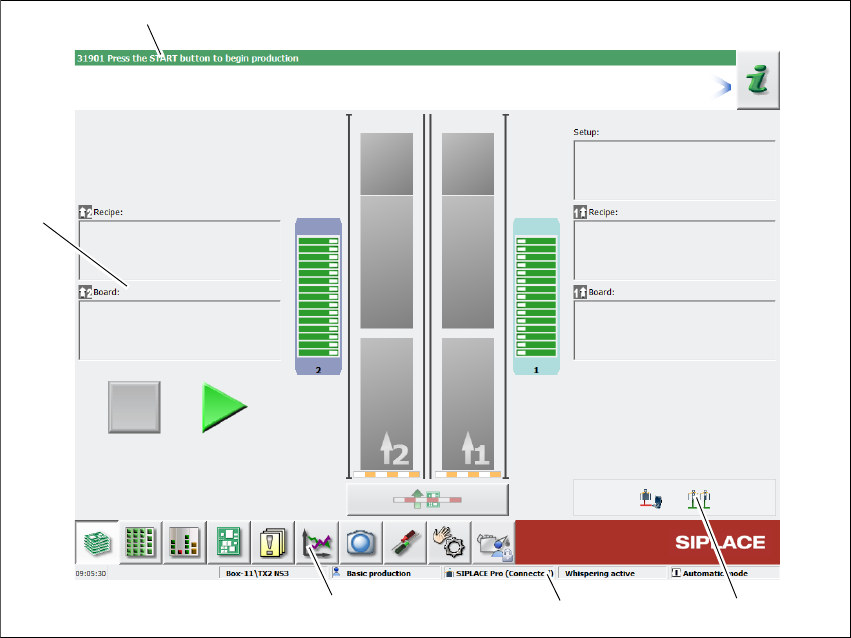

Ábra 5.5 - 1 A kezelőfelület elemei (példa)
Szójegyzék
(1) Állapotmező (állapot- és hibajelzés)
(2) Feldolgozási terület / kijelzési terület
(3) Ikonsor
(4) Információs sor
(5) A módosított konfigurációk és a plusz opciók kijelzése
(1)
(2)
(3)
(4)
(5)
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.5 A kezelőfelület
229
5.5.1 Állapotmező
Az állapotmezőben látható a beültető automata pillanatnyi állapota, az utoljára fellépett hiba és a
végrehajtandó művelet.
Az állapotmező jobb oldalán állapottól függően a következő ikonok jelennek meg:
(Zöld) Elindítja az összefüggésérzékeny súgót az aktuális nézethez. A nézet minden kezelőeleme
rövid magyarázatot kap
(Vörös) Elindítja a segédrendszert, amely kijelzi az aktuális hiba lehetséges okait és a hibaelhá-
rítási intézkedéseket (lásd a(z) 5.6.1
fejezetben, a(z) 237. oldalon).
Megnyit egy párbeszédablakot, amelyben megjelenik a hiba forrása, a hibaüzenet szövege és a
hiba fellépésének dátuma a pontos idővel együtt (lásd a(z) 5.6.1
fejezetet a(z) 237. oldalon). Innét
szintén be lehet hívni a súgót az aktuális hibához.
Megnyitja az aktuális hiba részletes nézetét. Ebben a nézetben közvetlenül elindíthatók a hibael-
hárítási intézkedések (csak bizonyos hibaüzenetek esetén jelenik meg).
Kitörli az éppen kijelzett hibát az állapotmezőből.
5.5.2 Kijelzési- és feldolgozási terület
Ezen a területen jelennek meg a funkciók beállításához/kioldásához tartozó gombok, a nyomtatott
áramköri lapra, felszerelésre, tételre vonatkozó általános információk és egyéb utasítások.
Az animált és különböző színnel jelölt objektumok folyamatokat vagy állapotokat (pl. feldolgozás,
hely üres, stb.) jeleznek.
Az összes gomb áttekintését és további információkat az Online súgóban talál.
