5.5.3 Ikonsor
Az ikonsoron találhatók az állomásszoftver fő funkcióinak gombjai.
Ezzel átkapcsolhatja a kezelőfelületet más nézetekre is és ott további funkciókat használhat (lásd
a(z) 5.5.5
fejezetet a(z) 234. oldalon).
5
Ábra 5.5 - 2 Ikonsor
A gombok konfiguráció és a beállított kezelői szint függvényében változnak. Néhány nézet csak
magasabb kezelői szinten áll rendelkezésre..
A következő táblázatban a gombok és a fő funkciók rövid leírása található.
5

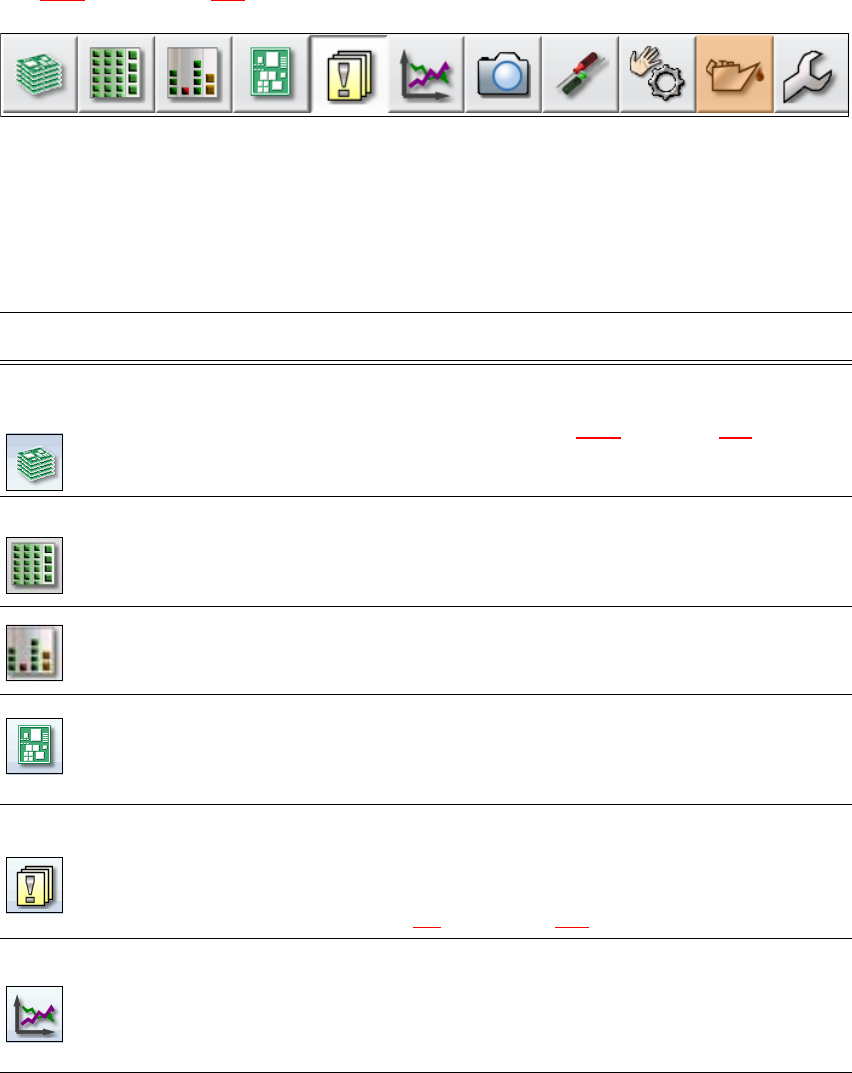

Ikon Nézet Leírás
Gyártás
(alapnézet)
A beültető automata állapotának kijelzése a gyártás alatt leggyak-
rabban végrehajtott feladatok számára.
Az üzemállapotok kijelzése, lásd a 5.5.2
. fejezetet, 229. oldal.
A felszerelés helyének, nevének, a tétel nevének, a konfiguráció
módosításainak és a kiegészítő opcióknak a kijelzése.
Szállító, alkatré-
szek és pipetták
A felszerelést a 4 hely mindegyikére külön lehet behívni.
Szállítók, alkatrészek és pipetták ellenőrzése és felszerelése.
Házformák és alkatrész-táskaformák betanítása.
A töltésszintellenőrzés kijelzése.
Töltésszint nézet Beültetés közben a kezelő bármikor megnézheti, hogy az egyes
szállítószalagok mikor ürülnek ki, és mikor kell ismét feltölteni
azokat.
Nyomtatott áram-
köri lapok
A nyomtatott áramköri lapok és beültetési pozíció lista kijelzése.
A nyomtatott áramköri lapok és alkatrészek ellenőrzése és beállí-
tása.
Jelek betanítása (teach)
Üzenetek Az üzenetek kijelzése az aktuális és a korábbi eseményekhez. Az
üzenetek fajtájuk szerint különbözőek. Megjelenít egy táblázat,
amely tartalmazza az nyomvonalhibákat, szállítási hibákat, beülte-
tő automata hibákat, általános hibákat és összekapcsolt hibaüze-
neteket (lásd az 5.6
. fejezetet, a 236. oldalon).
Statisztika A teljesítmény, minőség és az eldobott anyag statisztikájának
kijelzése. A beültető automaták és a nyomtatott áramköri lapok
teljesítményének kijelzése.
Az OIS (Operator Information System - kezelő tájékoztató rend-
szer) indítása, bővebb információt lásd az OIS dokumentációjában.
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.5 A kezelőfelület
231
5.5.4 Az állomásszoftver kezelése a nézetekben
A legtöbb nézet esetén, amely az ikonsor (lásd a(z) 5.5.3 fejezetet a(z) 230. oldalon) segítségével
lehívható, a kezelőfelület jobb oldalán egy kiegészítő függőleges ikonsor található, amely az al-
nézeteket és funkciókat tartalmazza.
5
Példa: Nézet: „Szállítók, alkatrészek és pipetták"
Kattintson az ikonsorban a "Szállító, alkatrészek és pipetták" ikonra .
Megnyílik következő nézet:
Élőkép a beülte-
tés alatt
Az egyes kamera élőképek kijelzése.
Csak a "Bővített gyártás" szinttől:
A Vision-Dump kijelzése és elmentése.
Beállítások Az összes beállítást és opciót tartalmazza.
A kezelői szint, a kezelőfelület nyelvének beállítása.
A beállítások, felhasználói beállítások, beültető automata opciók
és szoftveropciók kijelzése és módosítása, lásd a 5.5.5
fejezetet,
a 234
. oldalon
Érzékelők és
funkciók ellenőr-
zése
Információkat és funkciókat tartalmaz teszt célokra.
A beültető automata indító gombja viselkedésének beállítása.
Csak a "Bővített gyártás" szinttől áll rendelkezésre:
teljes referenciafelvétel, a C&P20-fej funkcióinak tesztelése.
Egyes funkciók és tartós folyamatok. Minden portál vezérlése külön
történik.
Karbantartási ál-
lapot
Információkat tartalmaz a beültető automata karbantartási állapo-
táról.
További információk a karbantartási útmutatóban olvashatók.
Szerviz Service-Tools (szerviz eszközök).
Csak a "Szerviz (vevő)" kezelői szinttől elérhető.
A SIPLACE beültető automata beállítása és kalibrálása, beágya-
zott szoftververziók letöltése, a beültető automata kalibrálása és
konfigurálása.
Ikon Nézet Leírás
UTALÁS
Az egyes funkciók részletes leírása az online súgóban olvasható.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.5 A kezelőfelület A 714.0 jelű szoftververziótól 2020.12
232
5

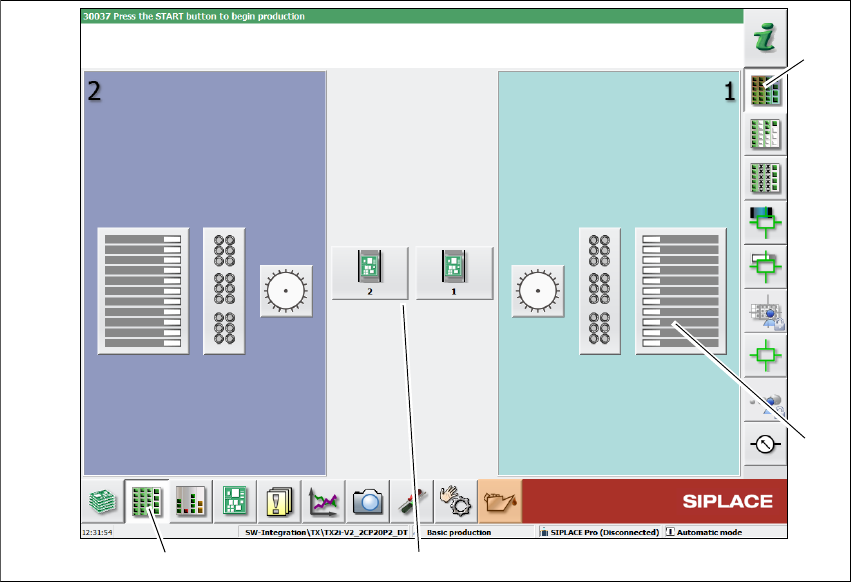

Ábra 5.5 - 3 Kezelőfelület a "Bevezető modul, alkatrészek és pipetták" nézetben (példa)
Szójegyzék
(1) Ikonsor ("Bevezető modul, alkatrészek és pipetták" gomb)
(2) A "Bevezető modul, alkatrészek és pipetták" nézet függőleges ikonsora
(3) A két szállítási nyomvonal gombja
(4) Az asztal gombja az 1. helyen
Kattintson pl. az 1. hely asztalára (4-es gomb) a konfiguráció ellenőrzéséhez.
(1)
(2)
(3)
(4)
