Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.5 A kezelőfelület
231
5.5.4 Az állomásszoftver kezelése a nézetekben
A legtöbb nézet esetén, amely az ikonsor (lásd a(z) 5.5.3 fejezetet a(z) 230. oldalon) segítségével
lehívható, a kezelőfelület jobb oldalán egy kiegészítő függőleges ikonsor található, amely az al-
nézeteket és funkciókat tartalmazza.
5
Példa: Nézet: „Szállítók, alkatrészek és pipetták"
Kattintson az ikonsorban a "Szállító, alkatrészek és pipetták" ikonra .
Megnyílik következő nézet:
Élőkép a beülte-
tés alatt
Az egyes kamera élőképek kijelzése.
Csak a "Bővített gyártás" szinttől:
A Vision-Dump kijelzése és elmentése.
Beállítások Az összes beállítást és opciót tartalmazza.
A kezelői szint, a kezelőfelület nyelvének beállítása.
A beállítások, felhasználói beállítások, beültető automata opciók
és szoftveropciók kijelzése és módosítása, lásd a 5.5.5
fejezetet,
a 234
. oldalon
Érzékelők és
funkciók ellenőr-
zése
Információkat és funkciókat tartalmaz teszt célokra.
A beültető automata indító gombja viselkedésének beállítása.
Csak a "Bővített gyártás" szinttől áll rendelkezésre:
teljes referenciafelvétel, a C&P20-fej funkcióinak tesztelése.
Egyes funkciók és tartós folyamatok. Minden portál vezérlése külön
történik.
Karbantartási ál-
lapot
Információkat tartalmaz a beültető automata karbantartási állapo-
táról.
További információk a karbantartási útmutatóban olvashatók.
Szerviz Service-Tools (szerviz eszközök).
Csak a "Szerviz (vevő)" kezelői szinttől elérhető.
A SIPLACE beültető automata beállítása és kalibrálása, beágya-
zott szoftververziók letöltése, a beültető automata kalibrálása és
konfigurálása.
Ikon Nézet Leírás
UTALÁS
Az egyes funkciók részletes leírása az online súgóban olvasható.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.5 A kezelőfelület A 714.0 jelű szoftververziótól 2020.12
232
5
Ábra 5.5 - 3 Kezelőfelület a "Bevezető modul, alkatrészek és pipetták" nézetben (példa)
Szójegyzék
(1) Ikonsor ("Bevezető modul, alkatrészek és pipetták" gomb)
(2) A "Bevezető modul, alkatrészek és pipetták" nézet függőleges ikonsora
(3) A két szállítási nyomvonal gombja
(4) Az asztal gombja az 1. helyen
Kattintson pl. az 1. hely asztalára (4-es gomb) a konfiguráció ellenőrzéséhez.
(1)
(2)
(3)
(4)
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.5 A kezelőfelület
233
Megnyílik következő nézet
5

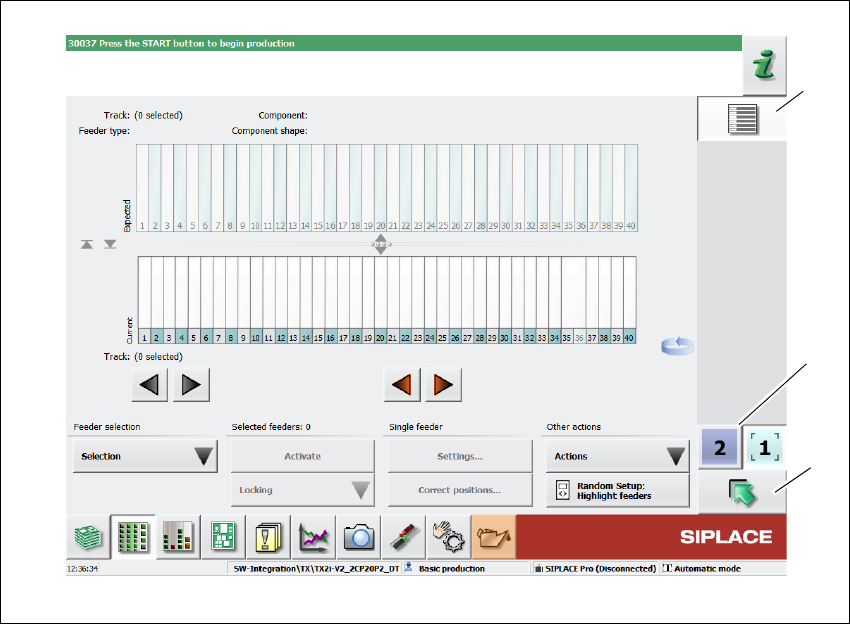

Ábra 5.5 - 4 Kezelőfelület az "Asztalok" nézetben (példa)
Szójegyzék
(1) Függőleges "Asztalok" ikonsor
(2) "Egy szinttel fennebb" gomb az előző nézetre való váltáshoz (itt: "Bevezető modul, alkatré-
szek és pipetták" nézet, lásd az előző ábrán)
(3) Gombok egy másik portálra történő közvetlen átváltáshoz
(1)
(2)
(3)
