Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.5 A kezelőfelület
235
5.5.6 Felhasználóorientált kezelés színes jelölése révén
A kezelőfelületen az ikonokat, gombokat és nézeteket színekkel ki lehet emelni. A különböző szí-
nes kiemelések miatt azonnal látja, mikor van pl. szükség a kezelő beavatkozására vagy mikor
vannak figyelmeztetések.
Az állomásszoftverben a következő színjelölések használatosak:
5
Szín Állapot Jelentés
Piros Riasztás Szükség van a kezelő beavatkozására.
Csak a „Bevezető modul, alkatrészek és pipetták” nézetben.
Narancssárga Figyelem! Ez utalás a kezelő számára.
A kezelő közvetlen beavatkozására azonban nincs szükség.
Csak a „Bevezető modul, alkatrészek és pipetták” nézetben.
Zöld A feldolgozás fo-
lyamatban
A beültető automata az ikon vagy gomb ellenőrzése alatt áll
és az állapot rendben van.
Csak a "Gyártás", "Bevezető modul, alkatrészek és pipetták",
"NYÁK", "Érzékelők és funkciók ellenőrzése" és "Szerviz"
nézetben.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.6 Hibajelentések és online súgó A 714.0 jelű szoftververziótól 2020.12
236
5.6 Hibajelentések és online súgó
Ha a munkavégzés során a beültető automatán riasztások lépnek fel, akkor a riasztási üzenet a
kezelőfelület állapotmezőjében piros színben jelenik meg. A riasztási információ ikon aktív.
Az ikonsoron a pirossal kiemelt gomb jelzi, hogy a kezelő beavatkozására van szükség.
5

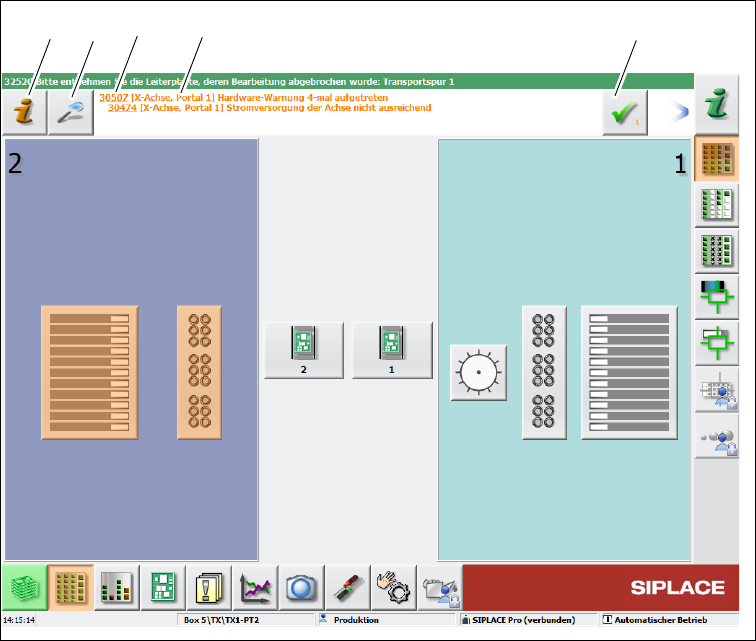

Ábra 5.6 - 1 Nézet riasztásjelentéssel (példa)
Jelmagyarázat a(z) 5.6 - 1ábrához.
(1) "Riasztási információ" ikon: az aktuális riasztásra vonatkozó súgó lehívása
(2) "Részletek" szimbólum: a részletes információk lehívásához (pl. hibaforrás, a fellépés pontos
ideje
(3) Riasztási szám
(4) Riasztási üzenet: Rövid információ a riasztással kapcsolatban
(5) "Riasztás nyugtázása" ikon: a riasztásjelzés törléséhez
(1)
(2) (3)
(4)
(5)
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.6 Hibajelentések és online súgó
237
5.6.1 Információk kijelzése az aktuális riasztáshoz
Az aktuális riasztás információinak megjelenítéséhez az ikonra történő kattintással lehet el-
indítani az állomás-számítógép súgórendszerét. Megnyílik a súgórendszer fő ablaka a riasztás
információkkal együtt. Az információk ekkor az éppen látható riasztásra vonatkoznak, ahonnét a
súgó elindításra került.
Ha egy riasztás elhárításra került és a beültető automata az elhárítás tényét automatikusan álla-
pítja meg, akkor a riasztás automatikusan törlődik az állapotmezőből.
Ha az elhárítást nem ismeri fel automatikusan, akkor a riasztás manuálisan is törölhető az álla-
potmezőből.
Ehhez kattintson a szimbólumra A riasztásüzenet eltűnik az állapotmezőből.
