5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE T X 5.7 Jelzőlámpák kürttel A 714.0 jelű szoftververziótól 2020.12 242 5.7.2 Állapotkijelzők és jelentésük 5.7.2.1 A három színű jelzőlámp a és a kürt konfig…
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.7 Jelzőlámpák kürttel
241
5.7.1.2 Kétszínű jelzőfény (opció)
Ábra 5.7 - 2 Üzemállapot jelzőlámpák (két szín)
L1 Jelzőlámpa, fehér
L2 Jelzőlámpa, zöld
(L2)
(L1)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.7 Jelzőlámpák kürttel A 714.0 jelű szoftververziótól 2020.12
242
5.7.2 Állapotkijelzők és jelentésük

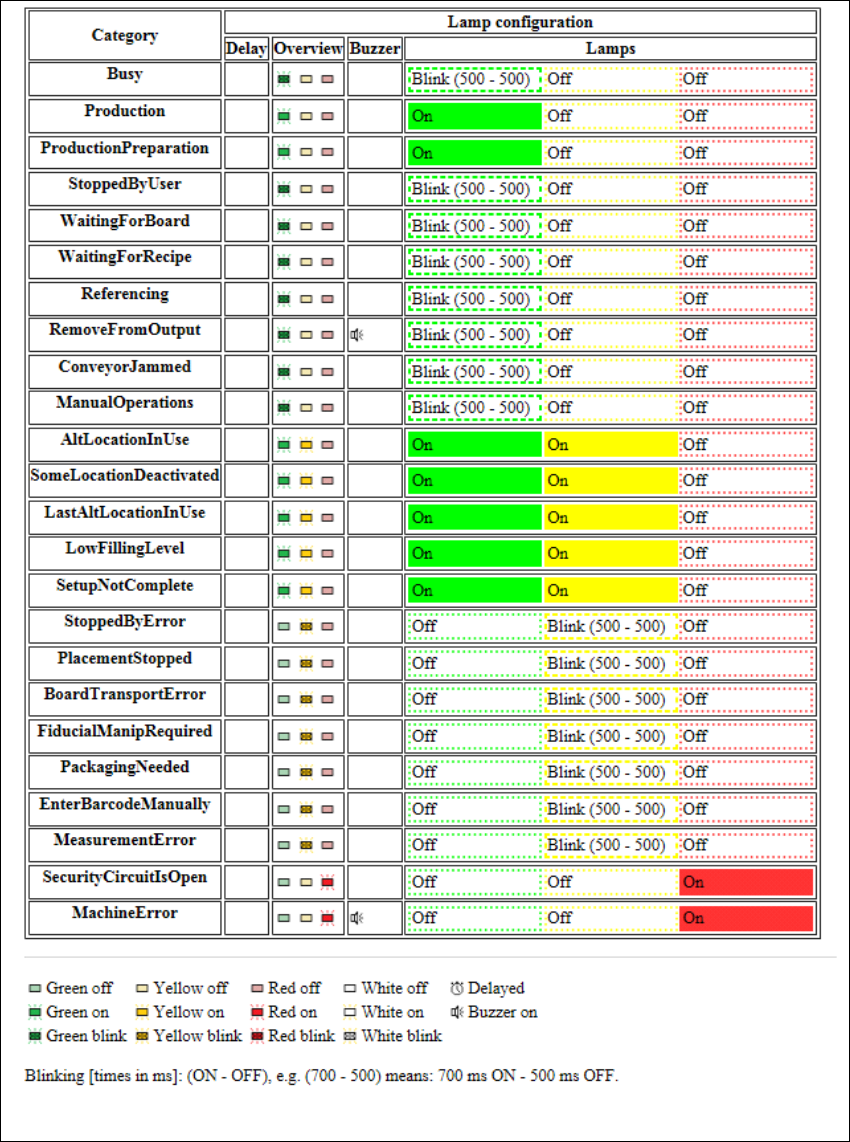

5.7.2.1 A három színű jelzőlámpa és a kürt konfigurálása
Ábra 5.7 - 3 A három színű jelzőlámpa és a kürt konfigurálása
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.7 Jelzőlámpák kürttel
243

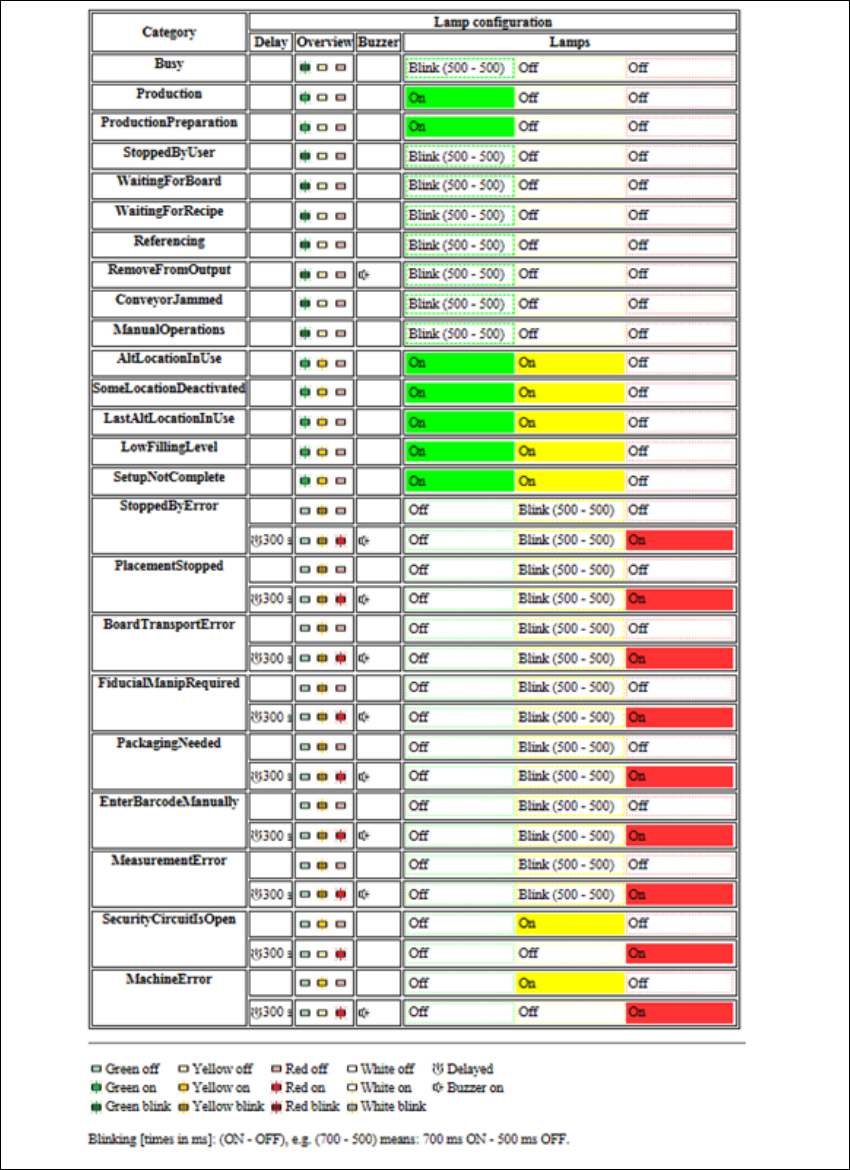

5.7.2.2 A három színű késleltetett jelzőlámpa és a kürt konfigurálása
Ábra 5.7 - 4 A három színű jelzőlámpa és a kürt konfigurálása
