5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.9 Ellenőrzőjárat végrehajtása A 714.0 jelű szoftververziótól 2020.12
248
5
Ellenőrizze a többszínű állapotkijelzőt (3. poz. az 5.9 - 1. ábrán, a(z) 247. oldalon).
– Ha zölden világít, akkor a szállító üzemkész.
– Ha narancssárgán világít, az figyelmeztetést jelez. A LED-ek megfelelően világítanak.
– Ha az állapotkijelző pirosan világít, az hibát jelez. A LED-ek megfelelően világítanak.
A SmartFeeder kezelőpultján megjelenő LED- és állapotkijelzések jegyzéke az 5.11 fe-
jezetben, a 258. oldalon található. 5
Az állapotkijelző kikapcsolt állapotának a következő okai lehetnek: 5
– Az aktuális kiépítésben nincs szállító.
– A szállító hibás.
– A szállító deaktivált (pl. sűrített levegő hiánya miatt).
5.9.2 A hevederek rátolása megfelelő időben
5
5.9.3 NYÁK-alátámasztások ellenőrzése
Ellenőrizze a mágneses NYÁK-alátámasztások pozícióit az emelőasztalon.
– Ügyeljen arra, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-ok alsó oldalán
levő alkatrészekkel.
– Ügyeljen továbbá arra is, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-szállító-
szalag oldalpaneleivel.
– Csak olyan NYÁK-alátámasztásokat használjon, amelyek a 6.8
fejezetben, a 298. olda-
lon leírtaknak megfelelnek.
VIGYÁZAT
Problémák a zárófólia lehúzásával!
A zárófólia leszakadása problémát okozhat a zárófólia lehúzásánál.
UTALÁS
A hevederek túl késő toldása
A hevederszalag túl késői toldása az állásidők meghosszabbodásához vezet
Időben toldja össze a hevedereket, hogy a szállítók ne legyenek üresek.
UTALÁS
A hevederek túl korai toldása
A hevederek túl korai összetoldásakor ha az összetoldás után a régi heveder vége az új
tekercsre tekeredik, előfordulhat, hogy az új tekercs túl tele lesz, a heveder a tekercsről
lecsúszik és beakad. Ez átvételi hibákhoz és nagyobb állási időkhöz vezet.
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.10 A szállítómodulok szerelése
249
5.10 A szállítómodulok szerelése
5.10.1 Utasítások a szállítómodulok kezeléséhez
A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.
Kerülje, hogy a szállítók akadályokba ütközzenek.
Ne hagyja a szállítókat leesni.
Állagmegóvásukhoz csak alkalmas szerszámot használjon.
5.10.2 X-szállítók levétele az alkatrészasztalról
5

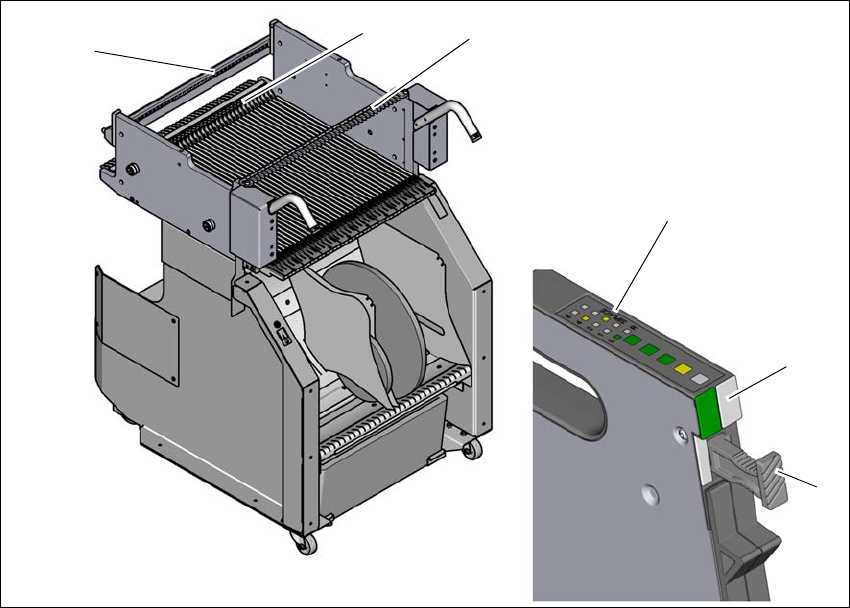

Ábra 5.10 - 1 A szállítók levétele az alkatrészasztalról
(1) Levevő fogantyú
(2) Állapotkijelzés
(3) LED-kijelző
(4) A szállítómagasság ellenőrzésére való léc
(5) Kilincs a szállító reteszeléséhez
(6) Központosító léc
5
(2)
(1)
(4)
(5)
(6)
(3)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.10 A szállítómodulok szerelése A 714.0 jelű szoftververziótól 2020.12
250
Üzemkész állapotban zölden világít az állapotjelző (2. poz. a 5.10 - 1. ábrán, a(z) 249. oldalon),
ha a szállító benne van az aktuális felszerelésben. Ha a szállító nincs az aktuális felszerelésben,
az állapotkijelző sötét marad.
A szállítót egy kilincs reteszeli az alkatrészasztalban és nem húzható ki. Ha le akarja venni a szál-
lítót az alkatrészasztalról, a következőképpen járjon el:
Nyomja meg a levevő fogót (1. poz. a 5.10 - 1. ábrán, a(z) 249. oldalon). A levevő fogó kiugrik
és az állapotkijelző kialszik.
Várjon kb. 1 másodpercet, amíg a reteszelés (4. poz. az 5.10 - 1. ábrán, a(z) 249. oldalon)
szabaddá teszi a szállítót.
Húzza ki a szállítót a levevő fogónál fogva az alkatrészasztalból. Ha kb. 5 másodpercnél to-
vább vár, a szállító újból reteszelődik. Az állapotkijelző pirosan felgyúl.
Ugrassa ismét a helyére a levevő fogót. Ha a szállító benne van az aktuális felszerelésben,
akkor az állapotkijelző zölden kezd világítani és az LED-kijelző ismét a nyomvonalat és a lé-
pésközt jelzi.
