5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE T X 5.11 A szállítómodul kijelzőinek figyelembevétele A 714.0 jelű szoftververziótól 2020.12 258 5.10.4.4 Szakadásérzékelők A SIPLACE SmartFeeder-ekre szakad…
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.10 A szállítómodulok szerelése
257
Húzza a fedőfóliát oldalirányban az átvételi ablak mentén előre és az átvételi ablak alatt ki-
felé.
Hajtsa vissza a fedőfóliát, míg az fel nem fekszik a behúzó peremre (3. poz. az 5.10 - 5. áb-
rán, a(z) 256
. oldalon).
5
Hajtsa vissza a kart (5. poz. az 5.10 - 5. ábrán, a(z) 256. oldalon) az átvételi ablak lesüllyesz-
téséhez.
Vezesse át a fedőfóliát a zárófólia-himbán (2. poz. az 5.10 - 7. ábrán) tovább a fóliafogó ke-
rekekig (1. poz. az 5.10 - 7
).
5
Ábra 5.10 - 7 Zárófólia vezetése a fóliafogó kerekekhez
(1) Zárófólia-fogó kerekek
(2) Zárófólia
5
Nyomja meg a kezelőpult FÓLIA nyomógombját (3. poz. az 5.10 - 6. ábrán a(z) 256. oldalon)
addig, amíg a zárófólia megfeszül. A zárófólia-himba lesüllyed és leállítja a hajtómotort.
Vágja le a hevedert szorosan a szállító elülső vége mellett.
UTALÁS
Csak akkor engedje le az átvételi ablakot, ha a zárófólia a behúzóperemen fekszik.
(1)
(2)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.11 A szállítómodul kijelzőinek figyelembevétele A 714.0 jelű szoftververziótól 2020.12
258
5.10.4.4 Szakadásérzékelők
A SIPLACE SmartFeeder-ekre szakadásérzékelők szerelhetők.
Szakadásérzékelővel szerelt SIPLACE SmartFeeder-ek is kaphatók (lásd a(z) 3.8
fejezetet, a(z)
153
. oldalon).
5.10.5 Alkatrészek felszerelése a SIPLACE SmartFeederen
A kezelés és felszerszámozás a SIPLACE SmartFeeder X /Xi Job Guides-jében van leírva.
5.11 A szállítómodul kijelzőinek figyelembevétele
5
Ábra 5.11 - 1 SIPLACE SmartFeeder X
(1) Kezelőmező - LED kijelző
(2) Állapotkijelzés
(2)
(1)
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.11 A szállítómodul kijelzőinek figyelembevétele
259
5.11.1 Kezelőmező - LED kijelző
A SIPLACE SmartFeeder-ek az üzemállapot kijelzéséhez pályánként egy LED kijelzővel ellátott
kezelőmezővel rendelkeznek.
5

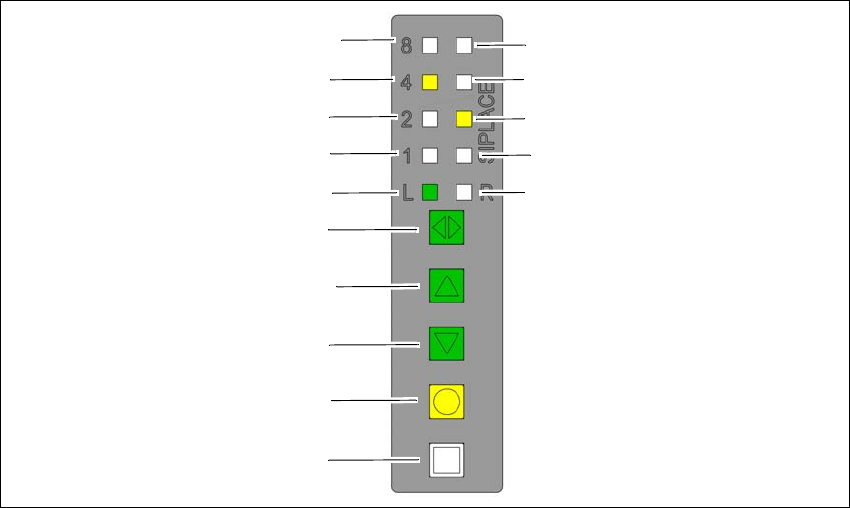

Ábra 5.11 - 2 Nyomógombok, LED- és állapotkijelzők: Példa a 2x8 mm-es SIPLACE SmartFeeder-en
(1) BEÁLLÍTÁS nyomógomb
(2) FÓLIA nyomógomb
(3) HÁTRA nyomógomb
(4) ELŐRE nyomógomb
(5) Nyomvonalváltás jobb és bal között nyomógomb
(6) LED L bal nyomvonal aktív
(7) LED 1 mm lépésköz bal nyomvonal
(8) LED 2 mm lépésköz bal nyomvonal
(9) LED 4 mm lépésköz bal nyomvonal
(10) LED 8 mm lépésköz bal nyomvonal
(11) LED R jobb nyomvonal aktív
(12) LED 1 mm lépésköz jobb nyomvonal
(13) LED 2 mm lépésköz jobb nyomvonal
(14) LED 4 mm lépésköz jobb nyomvonal
(15) LED 8 mm lépésköz jobb nyomvonal
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
