6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX 6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12 274 6.1.2.3 Pipett a tár 20 garázzsal 20xx-pipetták részére 6 Ábra 6.1 - 6 Pipetta tár 20 garázzsal 20xx-pipet…
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
273
6.1.2.2 Vékony CPP pipettacserélő 3 tárral
A 3 táras keskeny pipettacserélőt a SIPLACE TX2i nél használják.
Cikkszám 03129201-xx Pipettacserélő a TX2i számára
Cikkszám 03066107-xx 20xx pipetta tár 20 garázzsal
Cikkszám 03065782-xx 28xx pipetta tár 20 garázzsal
6
Ábra 6.1 - 5 Keskeny pipettacserélő SIPLACE MultiStar számára, 3 tárral
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
6
VIGYÁZAT
Ezt a pipettatárat csak a MultiStar-ral együtt használja.
(2)
(1)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
274
6.1.2.3 Pipetta tár 20 garázzsal 20xx-pipetták részére
6

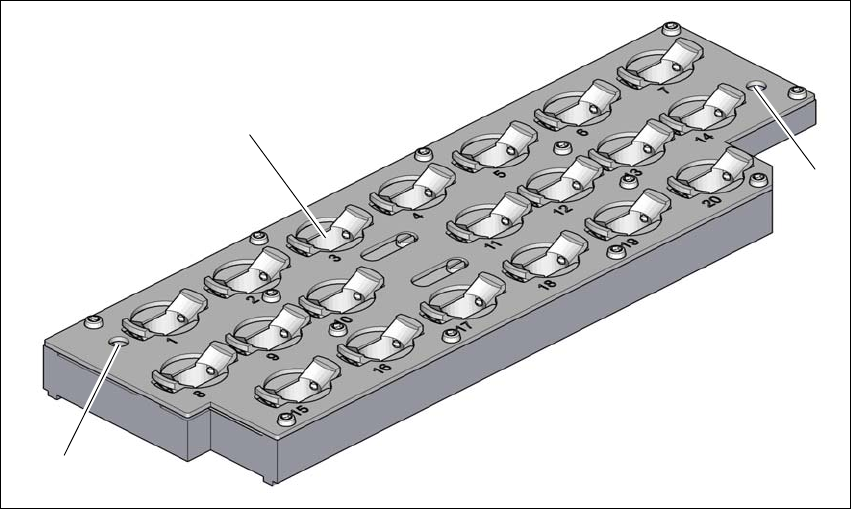

Ábra 6.1 - 6 Pipetta tár 20 garázzsal 20xx-pipetták részére - reteszelőlap nyitva
(1) 20 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(2)
(1)
(2)
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
275
6.1.2.4 Pipetta tár 9 garázzsal 28xx-pipetták részére
6

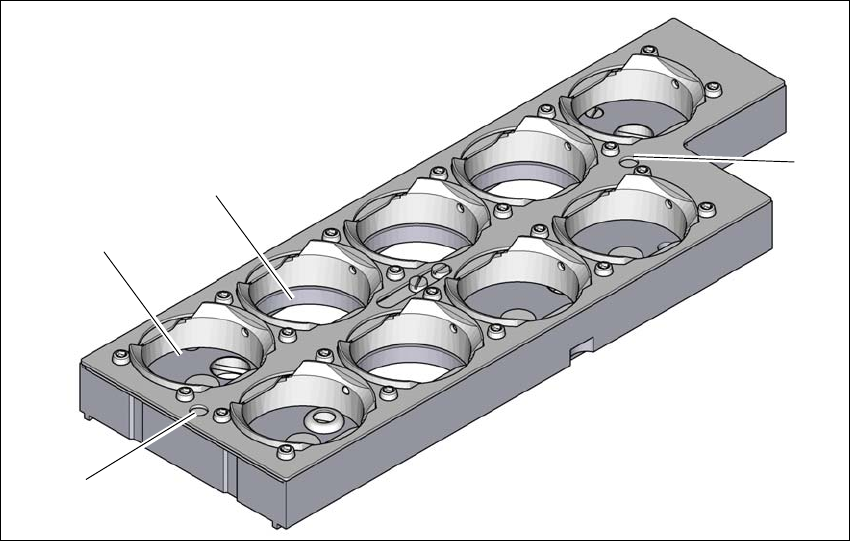

Ábra 6.1 - 7 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(1)
(2)
(3)
(3)
