Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő 277 6.1.2.6 Konfigurációs példa SIPLACE CPP-vel Az 1. és 2. helyre egy rövid pip e ttacserélőt lehet felszerel…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
276
6.1.2.5 Műszaki adatok
6
Pipettacserélő a SIPLACE MultiStar számára
A tárak száma helyenként
*a
SIPLACE TX1/ TX2 / TX2 m 6
SIPLACE TX2i 6
4
3
A pipettagarázsok max. száma helyenként
SIPLACE TX1 / TX2 / TX2 m 6
SIPLACE TX2i 6
80
60
Standard konfiguráció helyenként
SIPLACE TX1 / TX2 / TX2 m 6
6
6
SIPLACE TX2i 6
3 tár 60 darabbal 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
2 tár 40 darabbal 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Pipetta típusok 20xx, 28xx
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
277
6.1.2.6 Konfigurációs példa SIPLACE CPP-vel
Az 1. és 2. helyre egy rövid pipettacserélőt lehet felszerelni négy-négy tárral a CPP-fej számára
(1. poz. a 6.1 - 8
. ábrán, a(z) 277. oldalon).
6

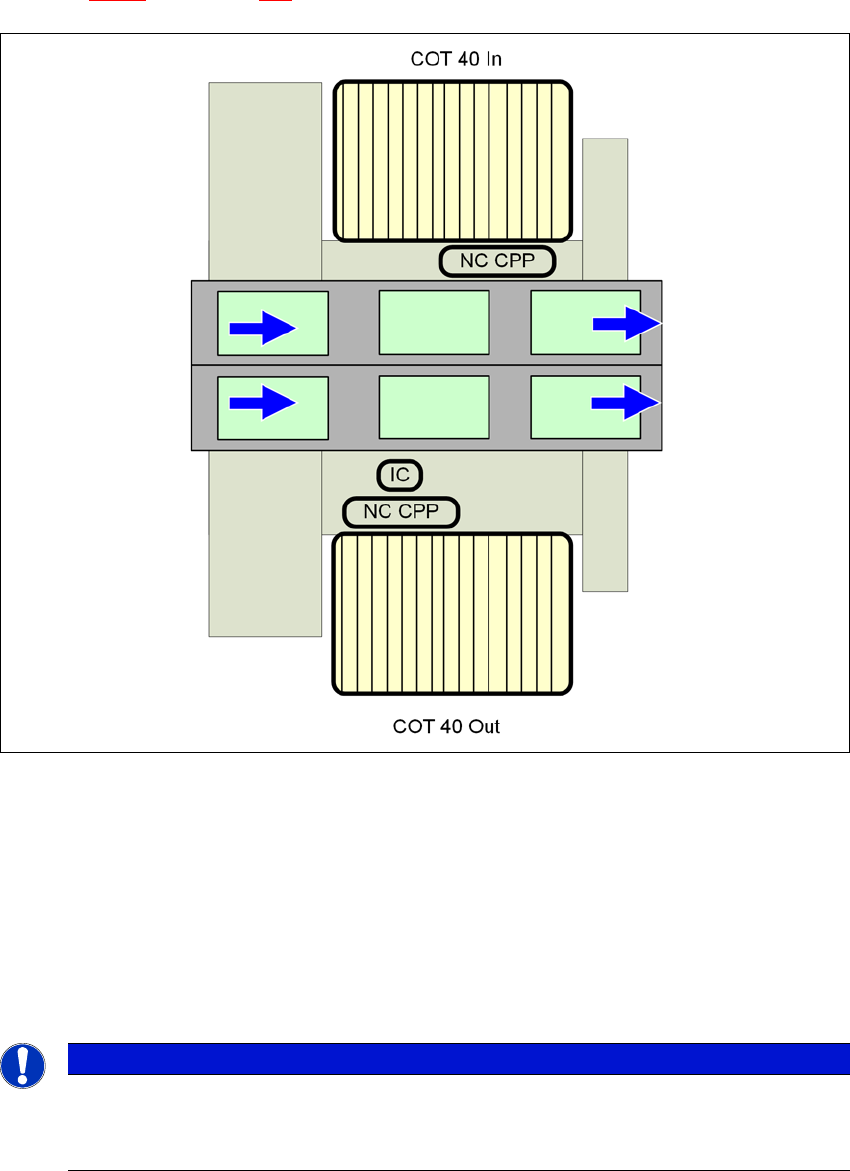

Ábra 6.1 - 8 A SIPLACE MultiStar pipettacserélőjének helye - konfigurációs példa: SIPLACE TX1/TX2
6
6
NC CPP
CPP pipettacserélő 4 tárral
COT 40 In
Alkatrészkocsi a belső pozíciónál
COT 40 Out
Alkatrészkocsi a külső pozíciónál
IC
Stacioner kamera
UTALÁS
A beültető automata leállítása hiányzó tárak esetén
A beültető automata hiányzó vagy nem megfelelően elhelyezett tár esetén leáll.
Az összes tárhelyet töltse fel.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
278
6.1.3 A C&P20/CPP pipettacserélő felszerelése
A pipettacserélők az alkatrészkocsi-behúzókészülékre vannak rögzítve.
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
6
6.1.3.1 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.3.2 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 9. ábrán, a 280. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 9
. ábrán, a(z) 280. oldalon). Emelje ki a tárat a tartóból.
FIGYELEM!
Vegyes elrendezésnél fej ütközésének veszélye!
Vegyes elrendezésnél fennáll a fej ütközésének veszélye.
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó
pipettacserélőt szerelje fel.
UTALÁS
A tárakat a beültető automatán kívül töltse fel, és mindig csak komplett tárakat cse-
réljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
