1 Bev ezetés Üzemeltetési útmutató SIPLACE TX 1.5 Gépleírás A 714.0 jelű szoftververziótól 2020.12 28 1.5 Gépleírás 1.5.1 A beültetőautomat a szériaszáma A beültetőautom ata szériaszáma a típustáblán, a beültetőautomat a…
Üzemeltetési útmutató SIPLACE TX 1 Bevezetés
A 714.0 jelű szoftververziótól 2020.12 1.4 SIPLACE TX m
27
1

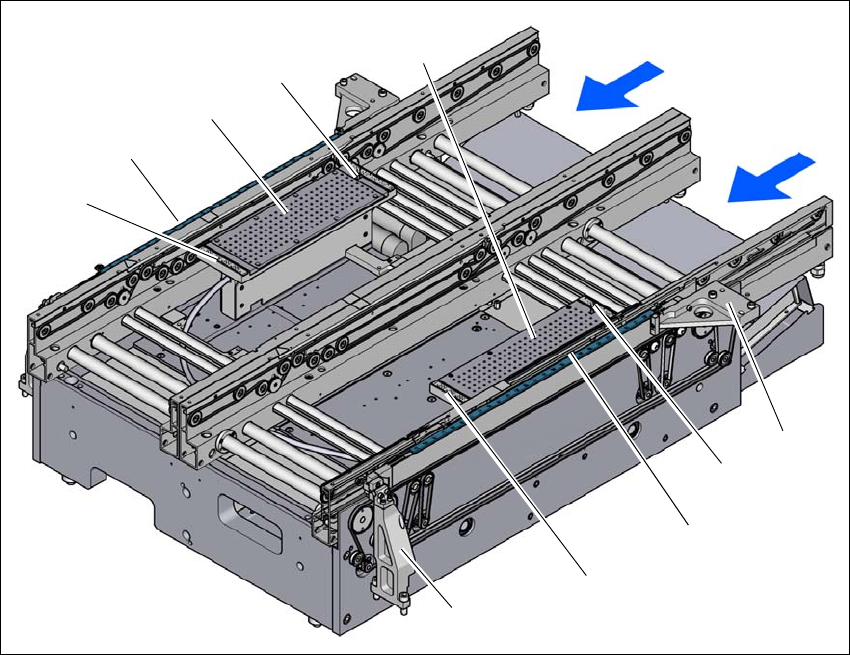

Ábra 1.4 - 2 Vákuumos Tooling plusz jellel ellátott vonalzóval a kettős szállítónál
(1) Plusz jellel ellátott vonalzó az 1 nyomvonal számára X-irányban
(2) Vákuumos Tooling az 1. nyomvonalon
(3) Vákuumos Tooling a 2. nyomvonalon
(4) Plusz jellel ellátott vonalzó a 2 nyomvonal számára X-irányban
(5) A plusz jellel ellátott vonalzó rögzítése a gép állványánál
(6) Jellel ellátott vonalzó a vákuumos Toolingon, Y-irányban
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
1 Bevezetés Üzemeltetési útmutató SIPLACE TX
1.5 Gépleírás A 714.0 jelű szoftververziótól 2020.12
28
1.5 Gépleírás
1.5.1 A beültetőautomata szériaszáma
A beültetőautomata szériaszáma a típustáblán, a beültetőautomata állványának belső oldalán, az
1. helyen található.
1
Ábra 1.5 - 1 A típustáblák elhelyezkedése a szériaszámmal
(T) laptovábbítási irány
(1) Típustábla
1
UTALÁS
Az elektromos teljesítmény-adatok a típustáblánál
A típustábla elektromos teljesítményének adatai maximális értékek. A tényleges elektro-
mos teljesítmény a beültetőautomata konfigurációjától és a beültetési programtól függ.
(1)
Üzemeltetési útmutató SIPLACE TX 1 Bevezetés
A 714.0 jelű szoftververziótól 2020.12 1.5 Gépleírás
29
1.5.2 CE-megfelelőségi nyilatkozat
Az üzemeltetési útmutató által leírt termék megfelel a vonatkozó CE-megfelelőségi nyilatkozatok
előírásainak és szabványainak. Erre vonatkozóan lásd a(z) 8.1
. fejezet a(z) 305). oldalon.
1.5.3 Rendeltetésszerű felhasználás
A termék csak a katalógusokban és műszaki leírásokban megadott alkalmazásokhoz, azaz SMD-
alkatrészek beültetésére és az ASM Assembly Systems GmbH&Co.KG által javasolt ill. engedé-
lyezett külső készülékekkel és komponensekkel együtt használható. Az ettől eltérő vagy ezen túl-
menő használat nem rendeltetésszerűnek minősül.
Nem rendeltetésszerű felhasználás esetén az ASM Assembly Systems GmbH&Co.KG nem vál-
lal felelősséget az esetlegesen fellépő károkért és nem garantálja a részegységek kifogástalan és
a funkcióknak megfelelő működését.
A rendeltetésszerű használathoz hozzátartozik az üzemeltetési útmutató valamennyi megjegyzé-
sének figyelembe vétele is.
A termék kifogástalan és biztonságos üzemeltetése szakszerű szállítást, szakszerű tárolást, fel-
állítást és összeszerelést, valamint gondos kezelést és karbantartást feltételez.
