6.1.4.3 Konfigurációs példa SIPLACE TwinStar-ral
Az 1. helyre egy pipettacserélőt lehet felszerelni nyolc-nyolc tárral a TwinStar számára (1. poz. a
6.1 - 12
. ábrán, a(z) 284. oldalon).
6

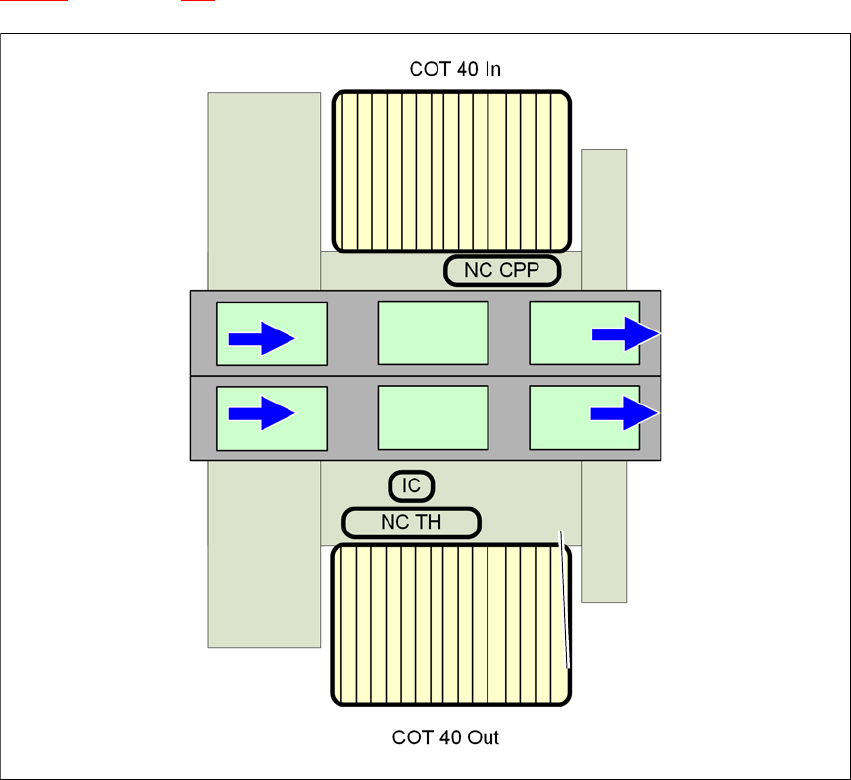

Ábra 6.1 - 12 A TwinStar pipettacserélőjének helye - konfigurációs példa: SIPLACE TX2
6
NC CPP
CPP pipettacserélő 4 tárral
COT 40 In
Alkatrészkocsi a belső pozíciónál
COT 40 Out
Alkatrészkocsi a külső pozíciónál
IC
Stacioner kamera
NC TH
TwinStar pipettacserélő
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
285
6.1.4.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6
Ábra 6.1 - 13 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
6.1.4.5 Különleges pipetták
A SIPLACE beültető automaták a standard SMT-spektrum szerinti alkatrészeket dolgoznak fel.
ASM folyamatosan fejleszt ki speciális pipettákat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacse-
rélők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, vegye fel a kapcsolatot az ASM
céggel.
(1)
(2)
(3)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
286
6.1.5 Gyűjtőtartály és pipettaállomás
6
Ábra 6.1 - 14 Kidobótartály és pipettaállomás (példa SIPLACE SpeedStar C&P20 P2 pipettacserélővel)
(1) Kidobótartály
(2) Pipettaállomás
(1)
(2)
