6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX 6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12 286 6.1.5 Gyűjtőt artály és pipettaállomás 6 Ábra 6.1 - 14 Kidobótartály és pipettaállomás ( példa SIPLACE Spe…
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
285
6.1.4.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6

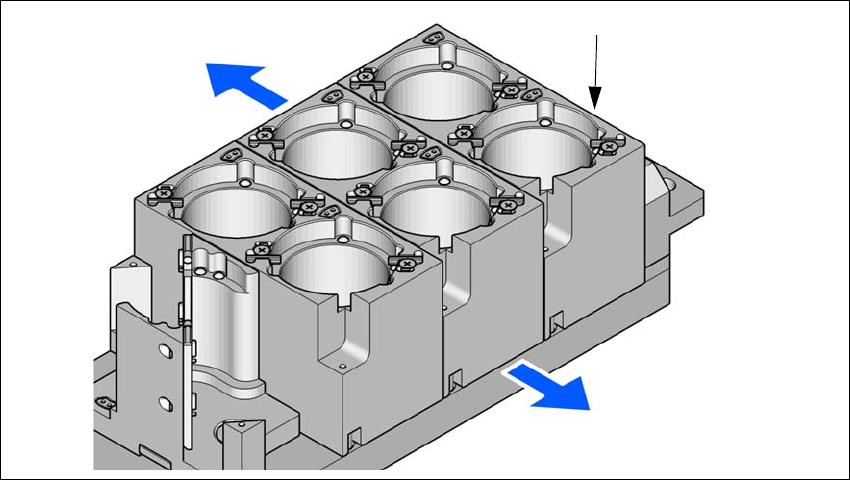

Ábra 6.1 - 13 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
6.1.4.5 Különleges pipetták
A SIPLACE beültető automaták a standard SMT-spektrum szerinti alkatrészeket dolgoznak fel.
ASM folyamatosan fejleszt ki speciális pipettákat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacse-
rélők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, vegye fel a kapcsolatot az ASM
céggel.
(1)
(2)
(3)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
286
6.1.5 Gyűjtőtartály és pipettaállomás
6
Ábra 6.1 - 14 Kidobótartály és pipettaállomás (példa SIPLACE SpeedStar C&P20 P2 pipettacserélővel)
(1) Kidobótartály
(2) Pipettaállomás
(1)
(2)
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
287
6.1.5.1 Kidobótartály és pipettaállomás TH/CPP (opció)
Cikkszám 03112806-xx Gyűjtőtartály és pipettaállomás, TH/CPP
A SIPLACE TwinStar és a stacioner kamerás SIPLACE CPP számára felszerelhető selejtalkat-
rész-gyűjtőtartály. A rögzített kamera mellett helyezkedik el.
6
Ábra 6.1 - 15 Gyűjtőtartály és pipettaállomás, TH/CPP
(1) Kidobótartály
(2) Pipettaállomás
(1)
(2)
