Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő 287 6.1.5.1 Kidobót artály és pipetta állomás TH/CPP (opció) Cikkszám 031 12806-xx Gyűjtőtartál y és pipettaál…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.1 Pipettacserélő A 714.0 jelű szoftververziótól 2020.12
286
6.1.5 Gyűjtőtartály és pipettaállomás
6

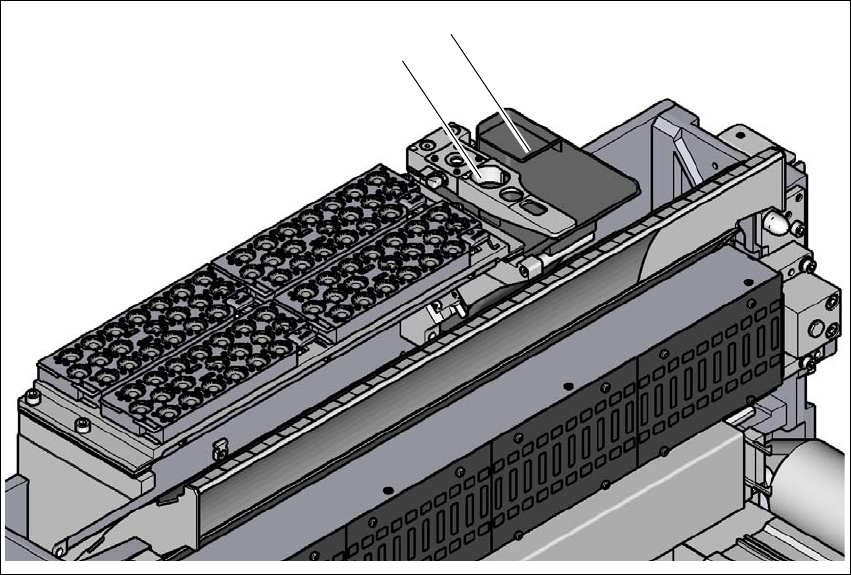

Ábra 6.1 - 14 Kidobótartály és pipettaállomás (példa SIPLACE SpeedStar C&P20 P2 pipettacserélővel)
(1) Kidobótartály
(2) Pipettaállomás
(1)
(2)
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.1 Pipettacserélő
287
6.1.5.1 Kidobótartály és pipettaállomás TH/CPP (opció)
Cikkszám 03112806-xx Gyűjtőtartály és pipettaállomás, TH/CPP
A SIPLACE TwinStar és a stacioner kamerás SIPLACE CPP számára felszerelhető selejtalkat-
rész-gyűjtőtartály. A rögzített kamera mellett helyezkedik el.
6

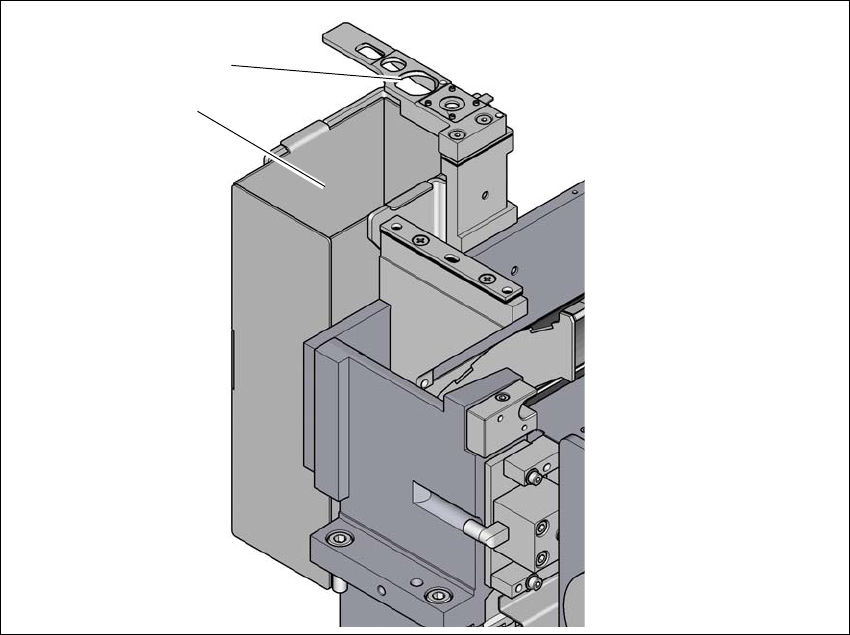

Ábra 6.1 - 15 Gyűjtőtartály és pipettaállomás, TH/CPP
(1) Kidobótartály
(2) Pipettaállomás
(1)
(2)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.2 Reject Plate A 714.0 jelű szoftververziótól 2020.12
288
6.2 Reject Plate
Cikkszám 03117664-xx Component Desposit (Reject Plate)
Ha a Vision rendszer hibás alkatrészeket azonosít, ezeket az alkatrészeket a Reject Plate-re rakja
le. A kezelő innen elveheti ezeket az alkatrészeket.
6

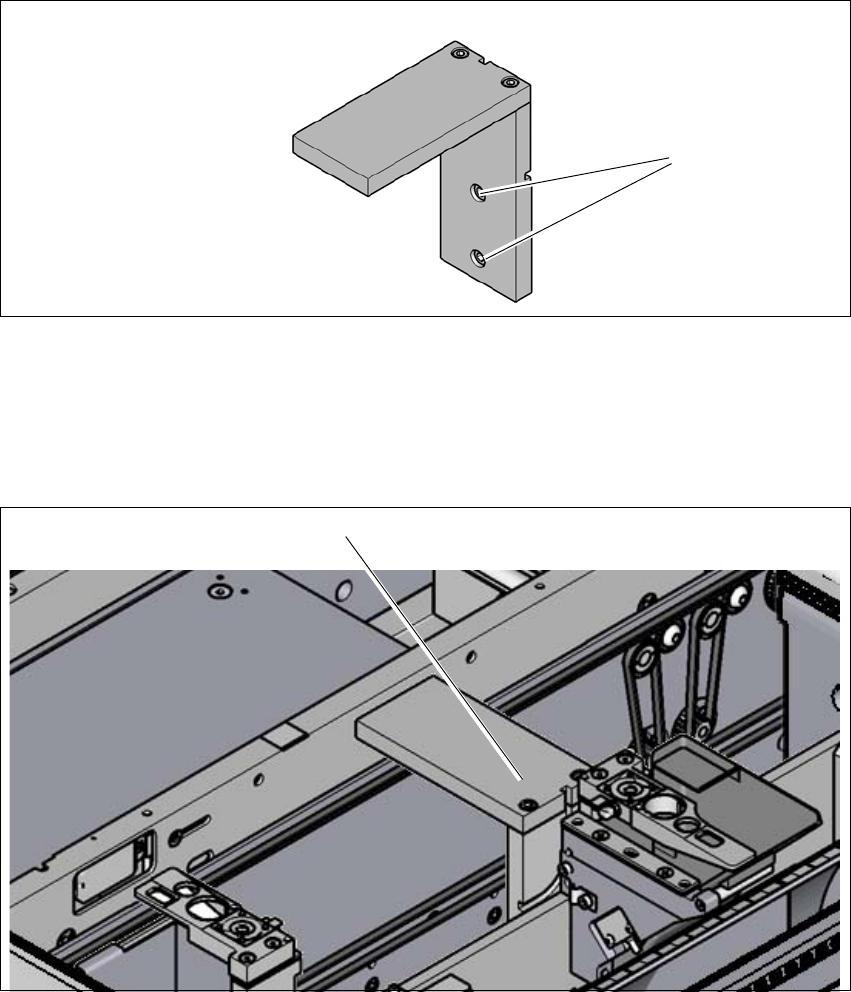

Ábra 6.2 - 1 Component Desposit (Reject Plate)
(1) Rögzítőcsavarok
6.2.1 Beépítési helyzet
6
Ábra 6.2 - 2 Reject Plate - Beépítési helyzet
(1) Beépítési helyzet a beültető automatánál
(1)
(1)
