Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.2 Reject Plate
289
6.2.2 Konfiguráció
Ha beépítette a Reject Plate-t, úgy azt konfigurálni kell.
6

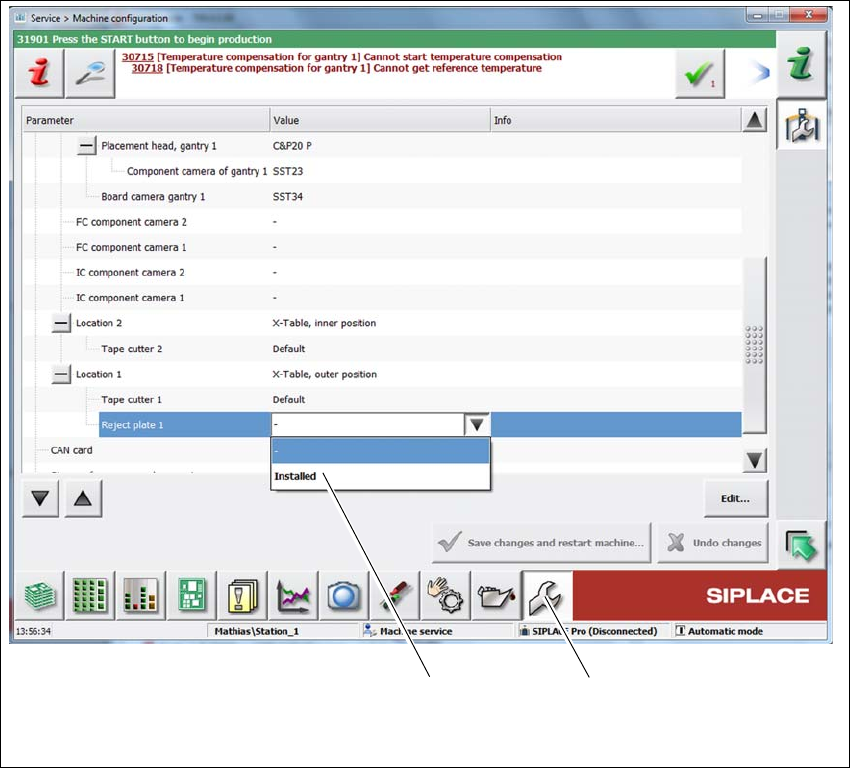

Ábra 6.2 - 3 Konfiguráció - Reject Plate
Válassza ki a Service (1) opciót
Válassza ki a helyet és a Reject plate alatt => Installed (2).
(2) (1)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.3 Nyomtatott áramköri lap vonalkódolvasó A 714.0 jelű szoftververziótól 2020.12
290
6.3 Nyomtatott áramköri lap vonalkódolvasó
Cikkszám: 00519882-xx Sick Lector 620 2D - vonalkódolvasó
Cikkszám: 00588108-xx Szerelési kit 2D SIPLACE TX vonalkódolvasó számára
6.3.1 Leírás
A NYÁK vonalkódolvasó a nyomtatott áramköri lapon levő vonalkód automatikus leolvasására és
dekódolására szolgál. A NYÁK vonalkódolvasó az első beültető automata beviteli oldalán egy be-
szerelő keretre van felszerelve. A vonalkód elhelyezkedésétől függően a vonalkódolvasó úgy sze-
relhető fel, hogy a vonalkódokat a nyomtatott áramköri lap szállítási irányához viszonyítva
hosszában vagy keresztben olvassa le.
Dupla szállítószalagnál négy nyomtatott áramköri lap vonalkódolvasót lehet hozzászerelni. Ezek
a nyomtatott áramköri lapok felső- és alsó oldalát tudják szkennelni mindkét szállítási nyomvona-
lon.
A vonalkódolvasó 2D NYÁK-vonalkódolvasóként kapható. Ez a kódolvasó vonalkódokat és mát-
rixkódokat olvas. A mátrixkódokat többnyire akkor alkalmazzák, ha a vonalkód címke számára ke-
vés a hely.
6.4 Beviteli - és kihordó szalaghosszabbítás
Cikkszám: 00588311-xx SIPLACE TX beviteli szalag hosszabbítás
Cikkszám: 00588310-xx SIPLACE TX kiviteli szalag hosszabbítás
6.4.1 Leírás
A beviteli szalag hosszabbítás az opcionális vonalkódolvasóhoz szükséges.
A kiviteli szalag hosszabbítás a JTF-ML opcióhoz szükséges. A kiviteli szalag meghosszabbítást
azonban az opcionális JTF-ML-től függetlenül is beépíthető.
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.5 SIPLACE JTF-ML2
291
6.5 SIPLACE JTF-ML2
Cikkszám 00588116-xx JTF ML II (Tray szállítómodul)
Cikkszám 00588177-xx JTF-ML II felületi tár kazetta 7
Cikkszám 00588199-xx JTF-ML II felületi tár kazetta 9
Cikkszám 00588117-xx Szerelési kit a következő számára: JTF ML 2
Cikkszám 00588112-xx Váltóasztal JTF-ML
6.5.1 Leírás
A SIPLACE JTF-ML 2 egy automatikus cserélő a standard JEDEC felületi tár számára. A
SIPLACE TX1/TX2/TX2 m esetében az 1. helyre fel lehet szerelni egy SIPLACE JTF-ML 2-őt. A
SIPLACE JTF-ML 2 -t a kiviteli szalag mellét vagy az AR-kocsi oldalához szerelik fel.
A SIPLACE JTF-ML 2 legtöbb 18 vékony vagy opcióként 14 vastag JEDEC felületitárat (a tár tí-
pusától függően) raktároz egy cserélhető kazettában és ezeket szelektív módon készíti elő. A be-
ültető automatába több alkatrész-típust változó felületitár csereidővel lehet bevezetni.
A JTF-ML 2 alkalmazásához a lerakóhelyre fel kell szerelni a JTF-ML 2-höz való AR-kocsit, cikk-
szám 03123556-02. Ezen kívül jelen kell lennie a kiviteli szalag meghosszabbításának is.
