Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések A 714.0 jelű szoftververziótól 2020.12 6.5 SIPLACE JTF-ML2 293 6.5.3 Műszaki adatok 6 Műszaki adatok Szélesség x Hosszúság x Magasság (t o- rony) 374,5 mm x 322,7 mm x …
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.5 SIPLACE JTF-ML2 A 714.0 jelű szoftververziótól 2020.12
292
6.5.2 Áttekintés
6

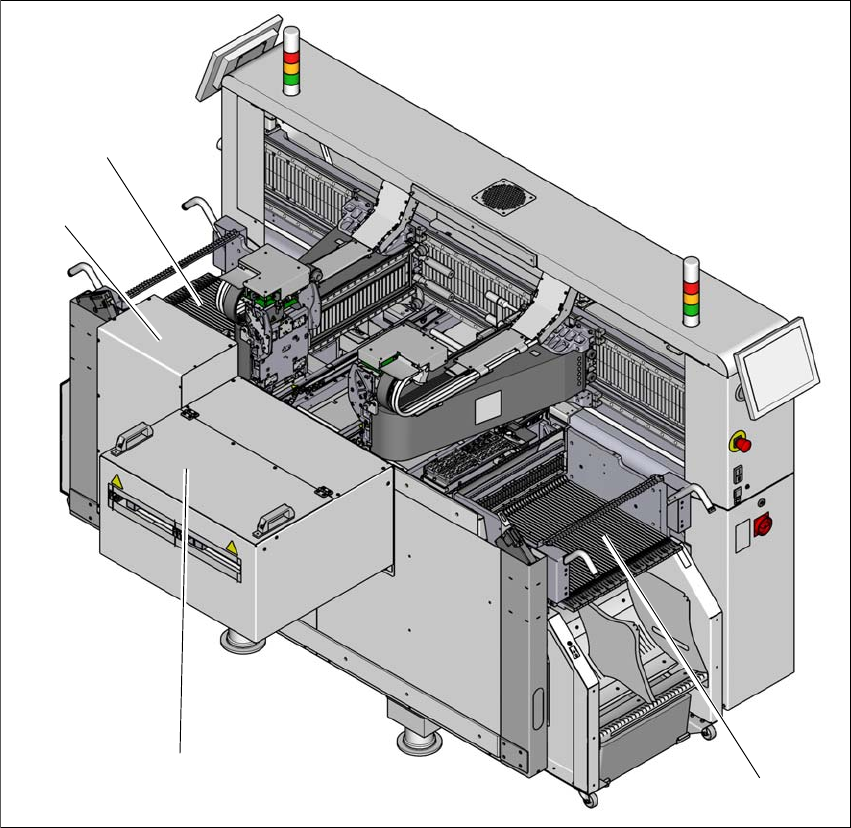

Ábra 6.5 - 1 SIPLACE JTF-ML2 a SIPLACE TX2-nél
(1) JTF-ML2
(2) JTF alkatrészasztal
(3) TX alkatrészasztal
(4) Kihordó szalaghosszabbítás
(1)
(2)
(3)
(4)
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.5 SIPLACE JTF-ML2
293
6.5.3 Műszaki adatok
6
Műszaki adatok
Szélesség x Hosszúság x Magasság (to-
rony)
374,5 mm x 322,7 mm x 707,0 mm
Szélesség x Hosszúság x Magasság (szál-
lítás)
356,2 mm x 346,0 mm x 68,2 mm
Súly Torony (üres): 26,3 kg (58,0 lbs.)
Összesen: ~36 kg (79,4 lbs.) (alkalmazástól füg-
gően)
Tárolókapacitás
JEDEC-felületitár specifikáció JEDEC Standard: 95-1 & IEC 60286-5
Vékony JEDEC-felületitár 18 JEDEC felületitár vagy
18 tárolólemez (Cookie Trays)
(két kazettában)
Vastag felületi tár (opció) 14 JEDEC felületitár vagy
14 tárolólemez (Cookie Trays)
(két kazettában)
Felületitár csereidő 3,15 -től 6,1 másodpercig (alkalmazástól függő-
en
*a
)
*)a 3,15 másodperc a következő felületi tárig maximális gyorsulással, 6,1 másodperc az elsőtől a kilencedik fe-
lületi tárig minimális gyorsulással
n rekesz az n+1 után 3,15 -től 5,4 másodpercig (maximális/minimális
gyorsulás)
Kazetta
Szélesség x Hosszúság x Magasság 343,7 mm x 136 mm x 137 mm
Max. rakománysúly (kazettánként) 4,45 kg (beleértve a kazetta súlyát)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.6 Stacioner kamerák A 714.0 jelű szoftververziótól 2020.12
294
6.6 Stacioner kamerák
6.6.1 AR-kamera stacionárius P&P, 25 GigE típus (FC-kamera)
Cikkszám 00588101-xx, Stacionáris AR-kamera, 25 GigE típus
6
Ábra 6.6 - 1 Stacionárius AR-kamera, P&P, 25 típus, GigE (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6.6.1.1 Biztonsági utasítások
6
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültető fejet TwinStar-ról SIPLACE Multistar CPP-re cseréli, a stacionáris al-
katrészkamerát az alsó helyzetbe kell felszerelni.
