Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések A 714.0 jelű szoftververziótól 2020.12 6.6 Stacioner kamerák 295 6.6.1.2 Műszaki adatok 6 AR-méretek 0,2 mm x 0,2 mm - 16 mm x 16 mm az alkatrész egyszeres mé rése eset…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.6 Stacioner kamerák A 714.0 jelű szoftververziótól 2020.12
294
6.6 Stacioner kamerák
6.6.1 AR-kamera stacionárius P&P, 25 GigE típus (FC-kamera)
Cikkszám 00588101-xx, Stacionáris AR-kamera, 25 GigE típus
6

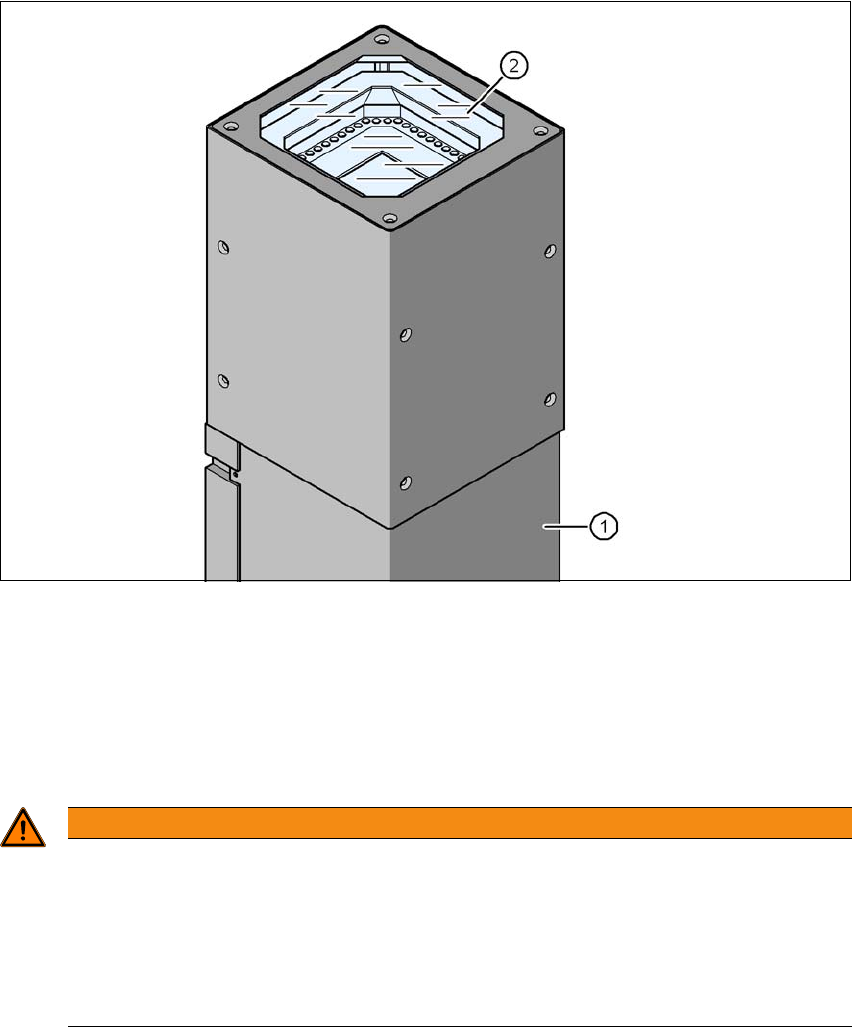

Ábra 6.6 - 1 Stacionárius AR-kamera, P&P, 25 típus, GigE (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6.6.1.1 Biztonsági utasítások
6
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültető fejet TwinStar-ról SIPLACE Multistar CPP-re cseréli, a stacionáris al-
katrészkamerát az alsó helyzetbe kell felszerelni.
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.6 Stacioner kamerák
295
6.6.1.2 Műszaki adatok
6
AR-méretek 0,2 mm x 0,2 mm - 16 mm x 16 mm az alkatrész egyszeres mérése
esetén
AR-spektrum 0402 ... SO, PLCC, QFP, foglalat, csatlakozódugó, BGA, különleges
alkatrészek, Bare Die, Flip-Chip, Shield
Min. lábraszter 0,25 mm
Min. lábszélesség 0,1 mm
Min. gömb-raszter 0,14 mm
Min. gömb-átmérő 0,08 mm
Látómező 19,4 mm x 19,4 mm
Megvilágítás módja Felülvilágítás (6 szabadon programozható szint)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.6 Stacioner kamerák A 714.0 jelű szoftververziótól 2020.12
296
6.6.2 AR-kamera stacionáris P&P, 33 GigE típus
Cikkszám 00588100-xx Stacionáris kamera a CPP-fejhez, típus: 33 GigE
6

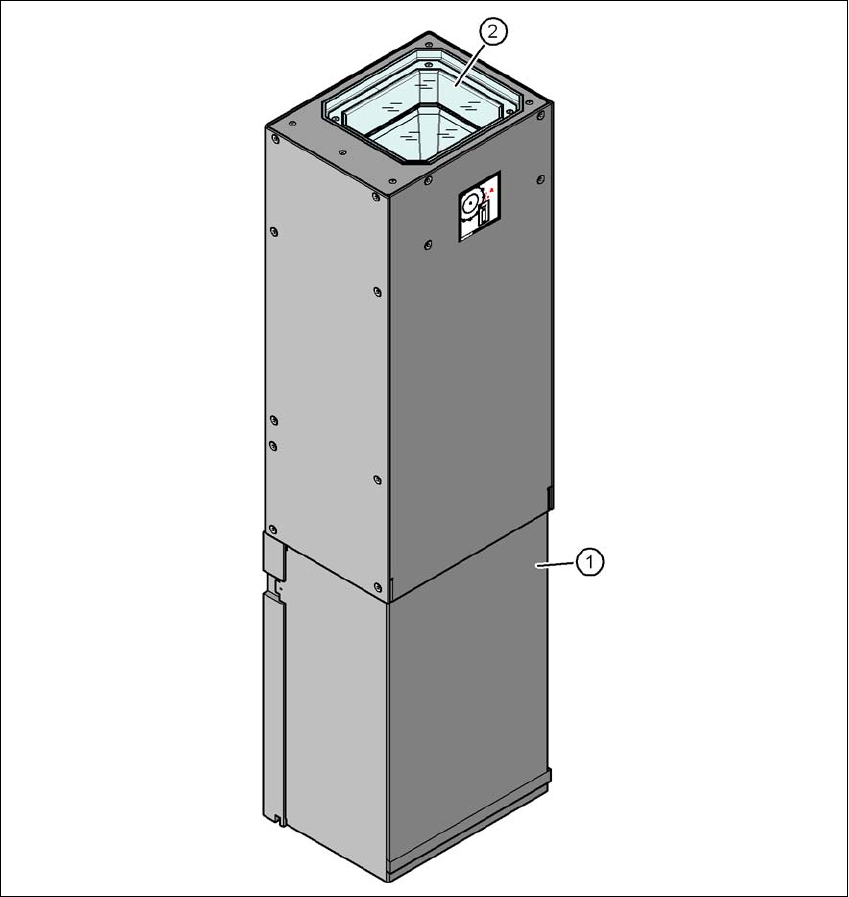

Ábra 6.6 - 2 Stacionáris, P&P, 33 GigE típus, AR-kamera felépítése
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
