6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX 6.8 Támasztóláb A 714.0 jelű szoftververziótól 2020.12 298 6.8 Támasztóláb Cikkszám 001 19680-01 Támasztóláb A széles nyomtatott áramköri lapok hajlamosa k a beültetés …
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.7 IPC-HERMES-9852
297
6.6.2.1 Biztonsági utasítások
6
6.6.2.2 Műszaki adatok
6
6.7 IPC-HERMES-9852
IPC-HERMES-9852 egy kommunikációs protokoll az SMT-gyártósorok számára és képes helyet-
tesíteni az IPC SMEMA portot. Ezzel a protokollal több információt lehet átvinni, mint eddig az IPC
SMEMA-porttal.
Ezek például:
– Egyértelmű áramköri lap azonosítók
– Vonalkódok
– Szállítószalag-sebesség
– A nyomtatott áramköri lapok hossza és szélessége
– Nyomtatott áramköri lap vastagság
– Áthaladási magasság
–Súly
Ezeket az információkat mind megszakítás nélkül lehet a teljes gyártósorra továbbítani.
A részletes leírás az IPC-HERMES-9852 adminisztrátor kézikönyvben található, cikkszám:
[00198615-xx].
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültető fejet TwinStar-ról SIPLACE Multistar CPP-re cseréli, a stacionáris al-
katrészkamerát az alsó helyzetbe kell felszerelni.
AR-méretek 0,5 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (6 szabadon programozható szint)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE TX
6.8 Támasztóláb A 714.0 jelű szoftververziótól 2020.12
298
6.8 Támasztóláb
Cikkszám 00119680-01 Támasztóláb
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el.
6
Ábra 6.8 - 1 Támasztóláb
(1) Mágneses talp
6
UTALÁS
Figyelni kell arra, hogy a támasztóláb mágneses talpát nem szabad a szállító oldalpanel-
je alá helyezni. Ez az oldalpanelprofil sérüléséhez vezethet.
(1)
Üzemeltetési útmutató SIPLACE TX 6 Állomásbővítések
A 714.0 jelű szoftververziótól 2020.12 6.9 Smart Pin Support
299
6.9 Smart Pin Support
Cikkszám 03165096-01 Megfogóegység, 1. portál
Cikkszám 03164367-01 Megfogóegység, 2. portál
Cikkszám 00588322-01 Smart Pin tár
Cikkszám 03089582-01 Támasztóláb
A Smart Pin Support opcióval a támasztólábak automatikusan el lesznek helyezve az emelőasz-
talon. Ezt egy megfogóegység végzi, amely kiveszi a Smart pin tárból a támasztólábakat, majd
elhelyezi azokat az előre beállított pontokon. Egy támasztóláb elhelyezése előtt az elhelyezési fe-
lületet egy enyhe sűrített levegő lökéssel megtisztítja az esetleges szennyeződésektől. Ezen kívül
a támasztólábat az elhelyezés után az nyomtatott áramköri lap kamerájával leellenőrzi, hogy he-
lyes pozícióban van-e.
Smart Pin tár
A max. 5 támasztóláb automatikus cseréjéhez az 5 garázsos T5 Smart Pin tár áll rendelkezésre.
A T5 Smart Pin tárat az alkatrészkocsi 1. helyére kell szerelni. Az oldalt a fej mellé felszerelt meg-
fogóegység miatt a fejek mozgási tartománya korlátozva van. Az asztal alkotóelemen el nem ér-
hető tartományt a T5 pin-tár optimálisan kihasználja. A Smart Pin Support használata esetén a 68
x 8 mm pályák állnak rendelkezésre.
6

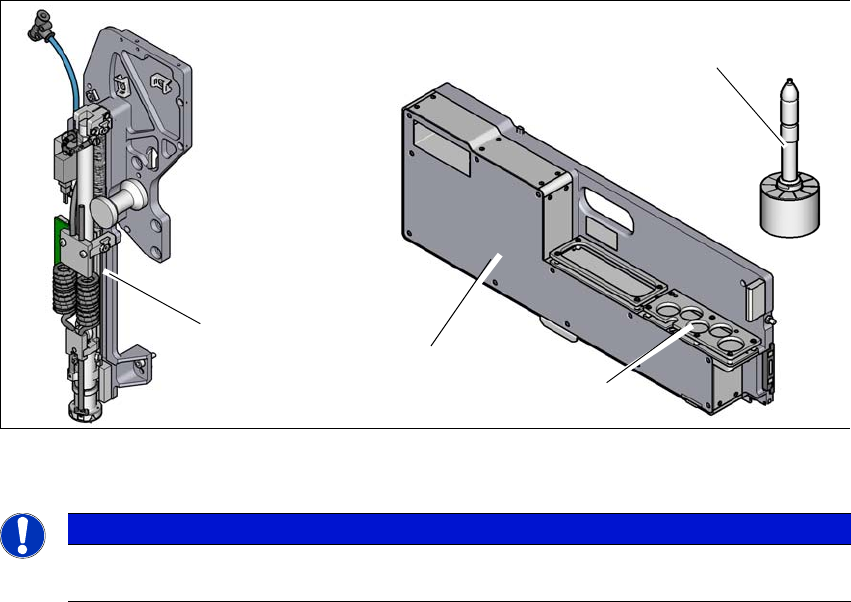

Ábra 6.9 - 1 Smart Pin Support
6
UTALÁS
A Smart Pin Support részletes leírását lásd a "Smart Pin Support kezelési utasításban"
található, német+angol [cikkszám: 00198632-xx].
Támasztóláb
Megfogóegység
Garázsok
Smart Pin tár
