2.2.1 Figyelmeztető táblák a beültető automatán (standard táblával felszerelés)

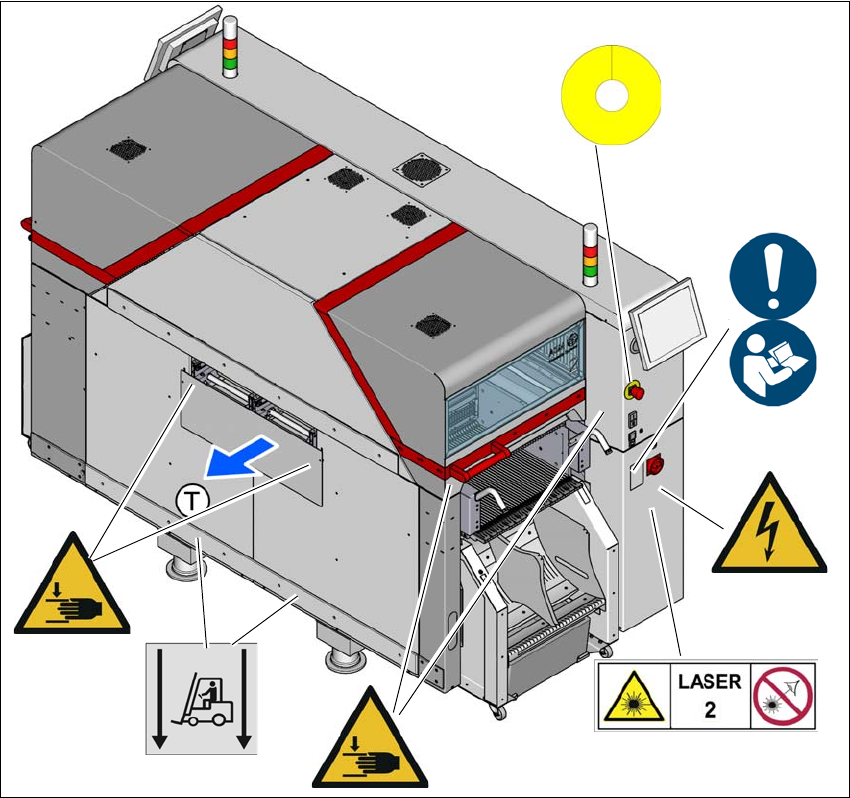

Ábra 2.2 - 1 Figyelmeztető táblák - 2. hely (standard felszerelés táblákkal)
(1) Figyelmeztetés - üzemi szállítóeszközöket (emelőkocsi vagy villás targonca) ide helyezni
M 002 tételszám, cikkszám: 03155798-01
W 024 tételszám, cikkszám: 03155346-01
W 210 tételszám, cikkszám: 03233439-01
W 012 tételszám, cikkszám: 03155378-01
W 2. lézer osztály tételszám, cikksz. 03155298-01
(T) Nyomtatott áramköri laptovábbítási irány
W 024
W 210
W 024
M 002
W 012
(1)
W 2. lézer osztály
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
44

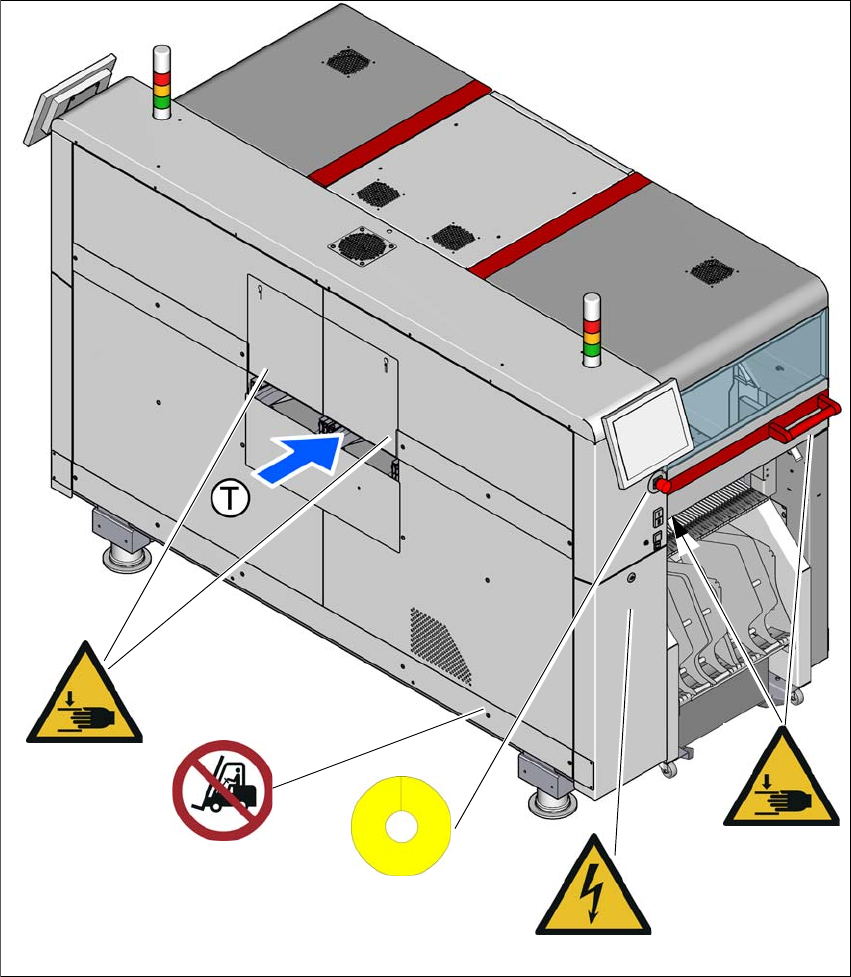

Ábra 2.2 - 2 Figyelmeztető táblák - 1. hely (standard felszerelés táblákkal)
. P 006 tételszám, cikkszám: 03155631-01
W 024 tételszám, cikkszám: 03155346-01
W 012 tételszám, cikkszám: 03155378-01
W 210 tételszám, cikkszám: 03233439-01
(T) Nyomtatott áramköri laptovábbítási irány
W 210
W 012
P 006
W 024
W 024
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
45
Ábra 2.2 - 3 Figyelmeztető táblák a beültető automatában (standard felszerelés táblákkal) - Példa: SIPLACE TX2i)
(1) Figyelmeztető csíkok a belenyúlás elleni védelemnél, belül
. P 006 tételszám, cikkszám: 03155631-01
W 024 tételszám, cikkszám: 03155346-01
W 012 tételszám, cikkszám: 03155378-01
(T) laptovábbítási irány
A W 024 figyelmeztető táblák a fémburkolat belső oldalára vannak felhelyezve.
A figyelmeztető csík a belenyúlás elleni védő belső részére van felszerelve.
1
W 024
W 012
P 006
P 006
W 024
