2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX 2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12 46 2.2.2 Figyelmeztető táblák a beült ető automatán (táblával felsze relés Kína szá- mára) Ábra 2.2 - 4 Fig…
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
45

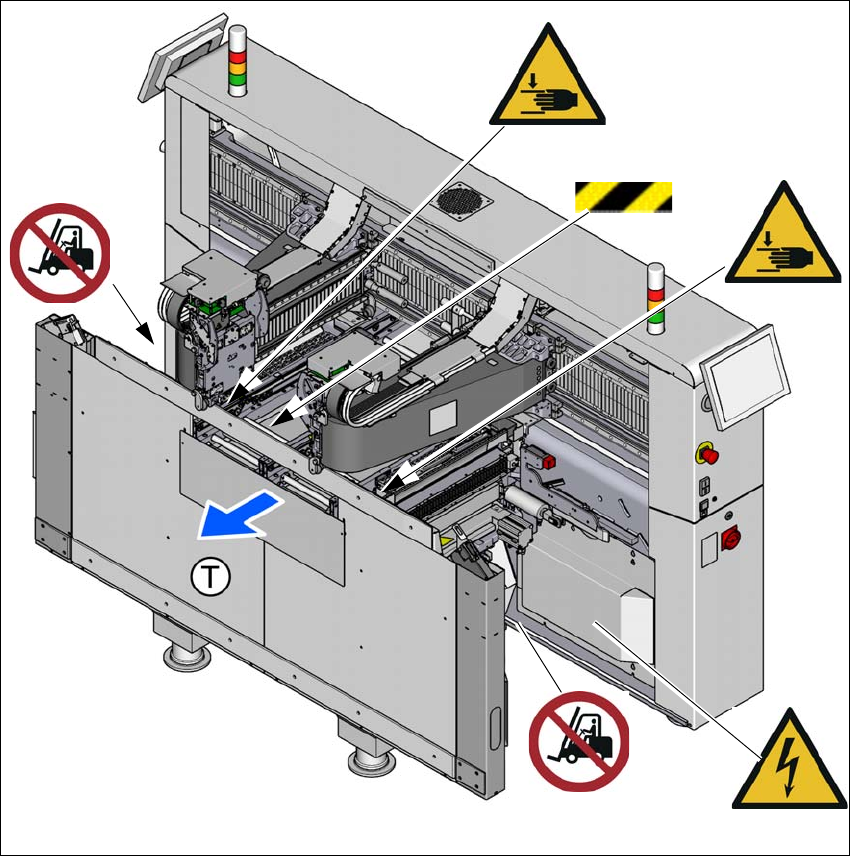

Ábra 2.2 - 3 Figyelmeztető táblák a beültető automatában (standard felszerelés táblákkal) - Példa: SIPLACE TX2i)
(1) Figyelmeztető csíkok a belenyúlás elleni védelemnél, belül
. P 006 tételszám, cikkszám: 03155631-01
W 024 tételszám, cikkszám: 03155346-01
W 012 tételszám, cikkszám: 03155378-01
(T) laptovábbítási irány
A W 024 figyelmeztető táblák a fémburkolat belső oldalára vannak felhelyezve.
A figyelmeztető csík a belenyúlás elleni védő belső részére van felszerelve.
1
W 024
W 012
P 006
P 006
W 024
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
46
2.2.2 Figyelmeztető táblák a beültető automatán (táblával felszerelés Kína szá-
mára)

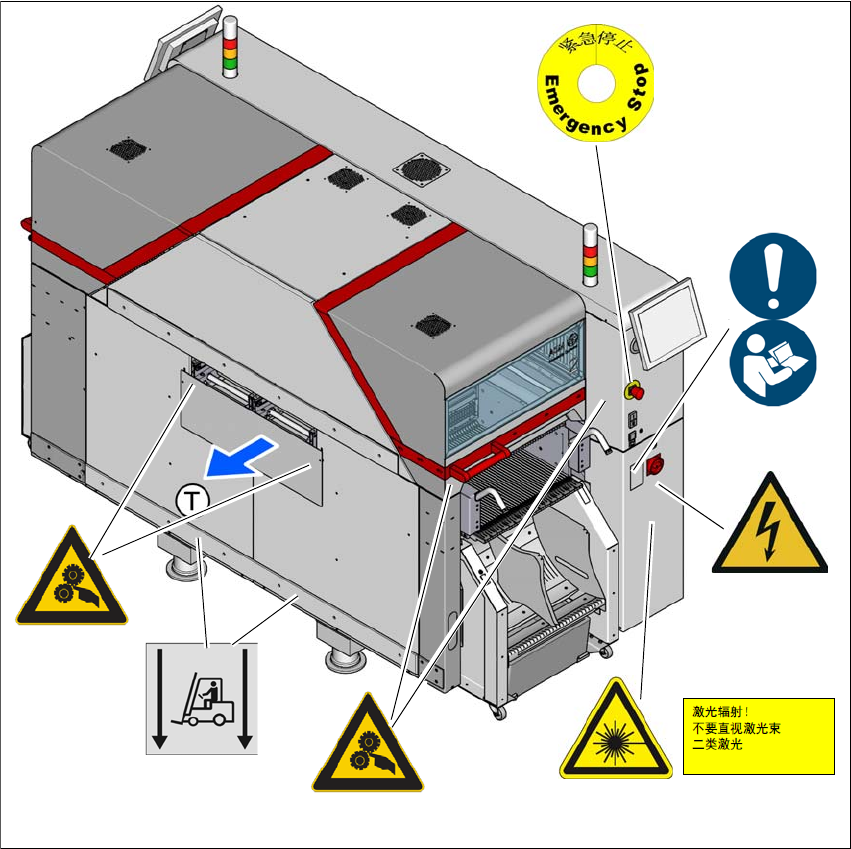

Ábra 2.2 - 4 Figyelmeztető táblák (táblával felszerelés Kína számára) - 2. hely
(1) Figyelmeztetés - üzemi szállítóeszközöket (emelőkocsi vagy villás targonca) ide helyezni
M 002 tételszám, cikkszám: 03155798-01
W 204-CN tételszám, cikkszám: 03149290-01
. W 209-CN tételszám, cikkszám: 03149080 -01
W 012 tételszám, cikkszám: 03155378-01
. W 004-CN tételszám, cikkszám: 03155348-01
(2) Lézer szöveges tábla, cikkszám: 03155432-01
(T) Nyomtatott áramköri laptovábbítási irány
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
47

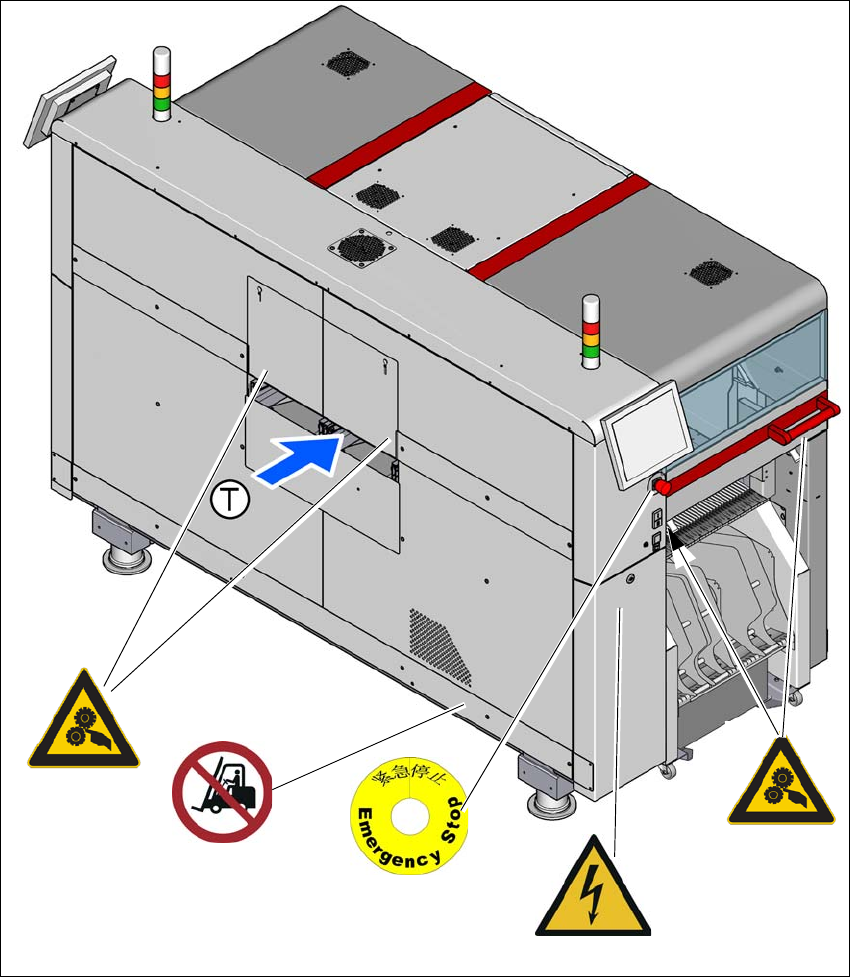

Ábra 2.2 - 5 Figyelmeztető táblák (táblával felszerelés Kína számára) - 1. hely
. P 006 tételszám, cikkszám: - 03155631-01
W 204-CN tételszám, cikkszám: 03149290-01
W 012 tételszám, cikkszám: 03155378-01
. W 209-CN tételszám, cikkszám: 03149080 -01
(T) Nyomtatott áramköri laptovábbítási irány
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
