2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX 2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12 48 Ábra 2.2 - 6 Figyelmeztet ő táblák a beültet ő automatában (táblával felszerelés Kína számára) - Példa: …

100%1 / 330
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
47
Ábra 2.2 - 5 Figyelmeztető táblák (táblával felszerelés Kína számára) - 1. hely
. P 006 tételszám, cikkszám: - 03155631-01
W 204-CN tételszám, cikkszám: 03149290-01
W 012 tételszám, cikkszám: 03155378-01
. W 209-CN tételszám, cikkszám: 03149080 -01
(T) Nyomtatott áramköri laptovábbítási irány
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
48

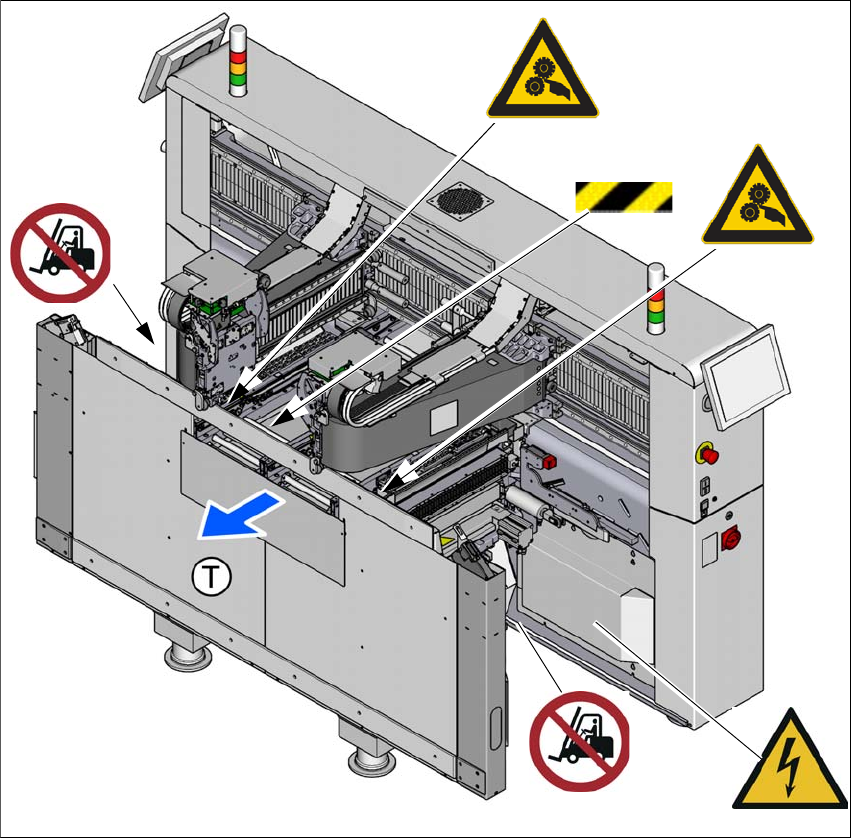

Ábra 2.2 - 6 Figyelmeztető táblák a beültető automatában (táblával felszerelés Kína számára) - Példa: SIPLACE
TX2i)
(1) Figyelmeztető csíkok a belenyúlás elleni védelemnél, belül
. P 006 tételszám, cikkszám: - 03155631-01
W 204-CN tételszám, cikkszám: 03149290-01
W 012 tételszám, cikkszám: 03155378-01
(T) laptovábbítási irány
A W 204-CN figyelmeztető táblák a fémburkolat belső oldalára vannak felhelyezve.
A figyelmeztető csík a belenyúlás elleni védő belső részére van felszerelve.
1
W 012
P 006
P 006
W 204-CN
W 204-CN
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
49
2.2.3 Figyelmeztető táblák jelentése és leírása
2.2.3.1 M002 tájékoztató tábla
2
MW 002 az 2.2 - 1. ábrán a(z) 43. oldalon, cikksz. 03155798-01 vagy
MW 002 az 2.2 - 4
. ábrán a(z) 46. oldalon, cikksz. 03155798-01
(Darabszám beültető automatánként: 1)
2.2.3.2 2. lézer osztályra figyelmeztető táblák
2
W tételszám 2. lézer osztály az 2.2 - 1. ábrán a(z) 43. oldalon, cikksz. 03155298-01
(Darabszám beültető automatánként: 1)
2.2.3.3 Figyelmeztető tábla, W 024
2
W 024 tételszám a 2.2 - 1. ábrán, a 43. oldalon, 2.2 - 2.ábrán, a 44. oldalon és a 2.2 - 3. ábrán, a
45
. oldalon, cikkszám: 03155346-01
(Darabszám beültető automatánként: 8)
2
2
2
2
2
2
2
2
A beültető automata biztonságosabb működése
Az üzemeltetési útmutató és a biztonsági utasítások ismerete és
betartása a beültető automata biztonságos üzemeltetésének elő-
feltétele.
2
2
2
LÉZERSUGÁRZÁS
2. lézer osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
2
2
2
Figyelmeztetés kézsérülésekre
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő beültető automatába.
Ne nyúljon a szomszédos beültető automata belterébe.
