2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX 2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12 64 2.2.10.1 W 205 figyelmeztető tábla a hevede rhulladék-csúszdánál 2 Ábra 2.2 - 13 F igyelmeztet ő tábla a…
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
63
2.2.10 Figyelmeztető táblaW 205 a hevedervágónál
2
Ábra 2.2 - 12 Figyelmeztető tábla a hevedervágó készülék felső oldalán
W 205 tételszám, cikkszám: 03009344-01
2
2
2
FIGYELEM!
Vágásveszély
A hevedervágó berendezésen végzett munkáknál fennáll a veszélye, hogy megvágja
magát az éles késekkel.
A hevedervágó készüléknél végzett munkák során viseljen erős védőkesztyűt.
FIGYELEM!
Sérülésveszély
A hevedervágó berendezésen végzett munkáknál sérülésveszély áll fenn a nyomás alatt
álló sűrített levegő vezetékek miatt.
A hevedervágó berendezésen történő munkavégzés előtt válassza le a beültető au-
tomatát az elektromos hálózatról és a sűrített levegő ellátásról
Várakozzon, amíg az üzemi nyomás 0 MPa-ra nem süllyed.
W 205
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
64
2.2.10.1 W 205 figyelmeztető tábla a hevederhulladék-csúszdánál
2
Ábra 2.2 - 13 Figyelmeztető tábla a hevederhulladék-csúszdánál
W 205 tételszám, cikkszám: 03009344-01
(1) Figyelmeztető csík
2.2.10.2 Figyelmeztető tábla, W 205
Figyelmeztető táblák a hevedervágó készüléken és a hevederhulladék-csúszdán.
2
W 205 tételszám a(z) 2.2 - 12. ábrán, az 63. oldalon és a 2.2 - 13. ábrán, az 64. oldalon, cikkszám:
03009344-01
(Darabszám beültető automatánként: 4)
W 205
1
2
2
Vágásveszély
A hevedervágó berendezésen végzett munkáknál fennáll a ve-
szélye, hogy megvágja magát az éles késekkel.
Vegye figyelembe a biztonsági utasításokat a(z) 2.2.10. feje-
zetben, a(z) 63. oldalon)
.
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
65
2.2.10.3 Figyelmeztető csíkok a hevederhulladék-csúszdánál
2
A hevederhulladék-csúszdához egy sárga fekete figyelmeztető csík van felszerelve. 1. poz., 2.2
- 13. ábrán, a(z) 64. oldalon, (darabszám beültető automatánként: 1)
2.2.11 Figyelmeztető táblák az áramellátáson
Az áramellátás fiók a 2. helyen a burkolat mögött található (lásd a 3. tételszámot a(z) 4.4 - 3. áb-
rán, a(z) 185
. oldalon).

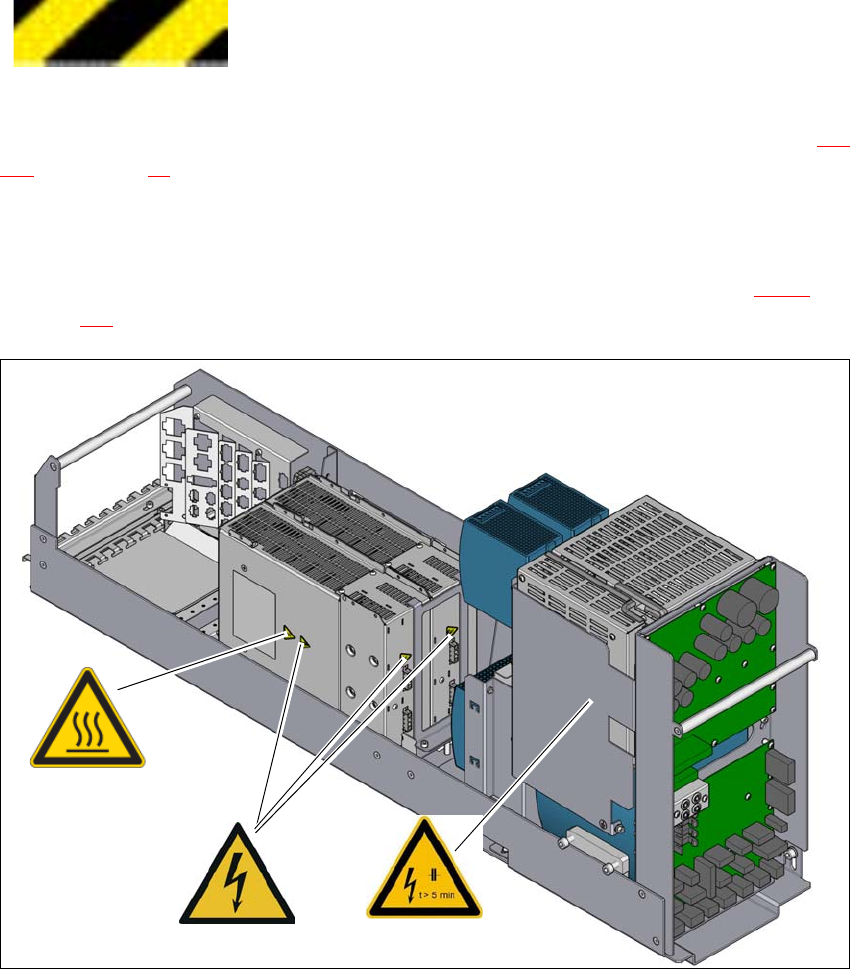

Ábra 2.2 - 14 Figyelmeztető táblák az áramellátásnál (elölnézet)
– W220 tételszám a biztonsági lekapcsolás fedőjén (CSB)
– W 012. tételszám, a Gantry Control Unit-nál (MGCU 1 és MGCU 2)
(1) Hőmérséklet-útmutató tábla a Gantry Control Unit-nál (MGCU 1 és MGCU 2)
2
2
2
Kézsérülés (vágásveszély) egy hosszabb szakaszon!
A benyúlás sérülést okozhat a karon és a kézen.
W 220W 012
(1)
