Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák 67 2.2.1 1.2 Figyelmeztető táblák W220 2 W 220 tételszám a 2.2 - 14 . ábrán, az 65 . oldalon és a 2.2 - 15 …
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
66

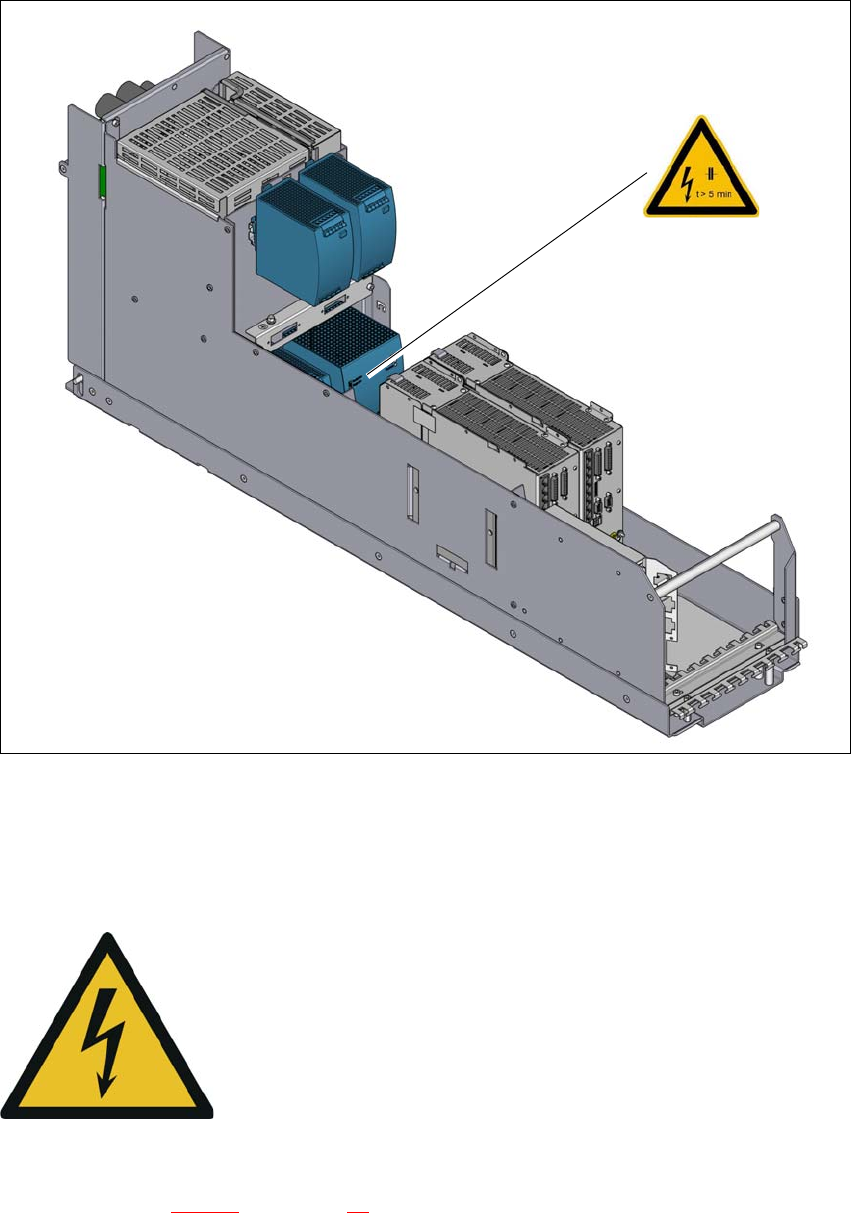

Ábra 2.2 - 15 Figyelmeztető táblák az áramellátásnál (hátulnézet)
– W 220 az áramellátások AC/DC átalakítóján (160 V DC /300 V DC).
2.2.11.1 W 012 Figyelmeztető tábla
2
W 012 tételszám a 2.2 - 14. ábrán a(z) 65. oldalon, cikksz. 03009345-01
(Darabszám áramellátási egységenként: 3).
W 220
Veszélyes feszültségek!
A megjelölt alkatrészek kikapcsolt főkapcsoló és kihúzott dugasz
esetén is hálózati feszültség alatt állnak.
A burkolat kinyitása előtt válassza le a beültető automatát a
hálózatról.
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.2 Figyelmeztető táblák
67
2.2.11.2 Figyelmeztető táblák W220
2
W 220 tételszám a 2.2 - 14. ábrán, az 65. oldalon és a 2.2 - 15. ábrán, az 66. oldalon, cikkszám:
03114591-01
(Darabszám áramellátási egységenként: 3).
2.2.11.3 Magas hőmérséklet a Gantry Control Unit (MGCU)-nál
Poz. 1 a 2.2 - 14. ábrán, a(z) 65. oldalon, hőmérsékletre figyelmeztető tábla,
cikkszám 03031926-01
(Darabszám áramellátási egységenként: 2).
2
2
Veszélyes hálózati feszültségek
Kapcsolja ki a főkapcsolót és várjon 5 percet, amíg a kon-
denzátorok kisülnek.
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
2
Megégés veszély magas hőmérséklet miatt!
A Gantry Control Unit (MGCU) háza folyamatos üzem esetén nagyon
rósodhat.
Vigyázat a Gantry Control Unit (MGCU) megérintésekor.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
68
2.2.12 Magas hőmérséklet a Modular Head Control Unit (MHCU) esetén
Poz. 1 a 2.2 - 16. ábrán, hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(Darabszám beültető automatánként: 2).
2

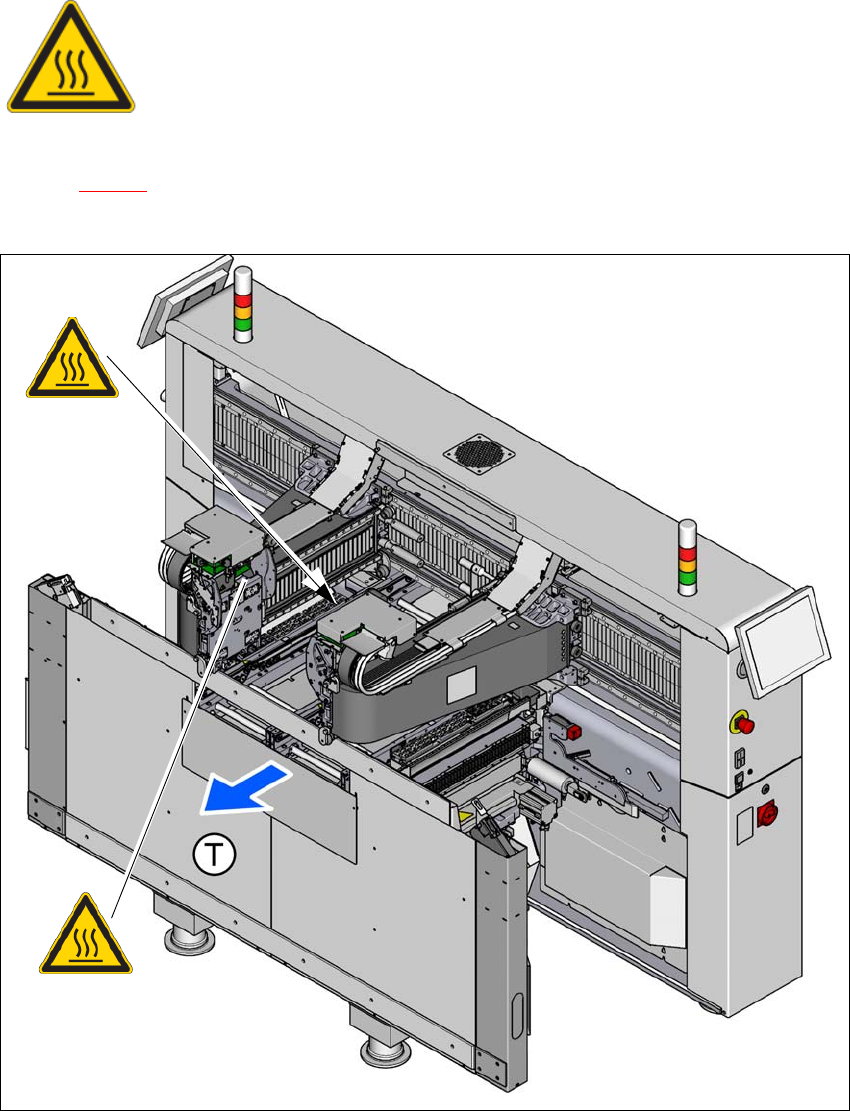

Ábra 2.2 - 16 Hőmérséklet-tájékoztató tábla a Modular Head Control Unit-on (MHCU) (példa: SIPLACE TX2)
2
Megégés veszély magas hőmérséklet miatt!
A Modular Head Control Unit (MHCU) háza tartós üzem esetén forróvá vál-
hat.
Vigyázat a Modular Head Control Unit (MHCU) megérintésekor.
(1)
(1)
