2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.2 Figyelmeztető táblák A 714.0 jelű szoftververziótól 2020.12
70
2.2.14 NYÁK-szállítószalag figyelmeztető táblája
2

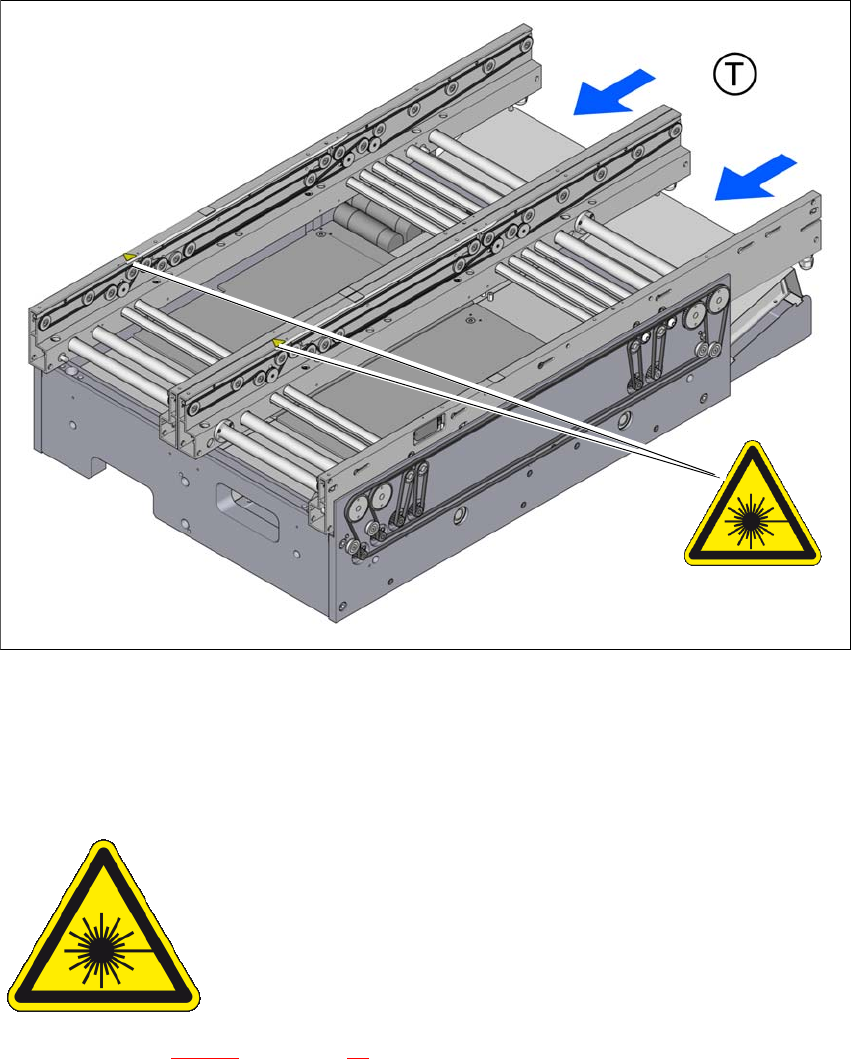

Ábra 2.2 - 18 NYÁK-szállítószalag figyelmeztető táblája
W004 tételszám a lézer-fénysorompón
2.2.14.1 Figyelmeztető tábla, W 004
2
W 004 tételszám a 2.2 - 18. ábrán a(z) 70. oldalon, cikksz. 03223713-01
(Darabszám a NYÁK-szállítónál: 2)
W 004
2
LÉZERSUGÁRZÁS
2. kockázati osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.3 Az optikai rendszerek osztályozása
71
2.3 Az optikai rendszerek osztályozása
2.3.1 A beültető automaták osztályozása
2
2.3.1.1 Lézerosztályozás
A következő szerkezeti egységek a 2. kockázati osztályba tartoznak:
2
Az üzemkész beültető automata a 2. kockázati osztályba van besorolva.
A kockázati osztályokat az IEC 60825-1: 2014 szerint állapították meg.
Szerkezeti egység Adatok
AR-érzékelő a SpeedStar-on Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
AR-érzékelő a MultiStar-on Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
Fénysorompó az NYÁK-szállítónál Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 650 nm
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.3 Az optikai rendszerek osztályozása A 714.0 jelű szoftververziótól 2020.12
72
2.3.2 A kamerarendszerek osztályozása
2.3.2.1 Világos leddel felszerelt kameratípusok - 1. kockázati csoport
A következő kamerákba világos LED-ek vannak beépítve. Ezek az IEC 62741 szerint az 1. koc-
kázati csoportba vannak besorolva.
– AR-kamera típus: 23, 30, 41 és 45
– Stacionárius AR-kamera típus: 25 és 33
– NYÁK-kamera típus 54
2
2.3.2.2 Kék leddel felszerelt kameratípusok - 2. kockázati csoport
A következő kamerákba kék ledek vannak beépítve. Ezek az IEC 62741 szerint a 2. kockázati
csoportba vannak besorolva.
– AR-kamera, 48-as típus
2
2
UTALÁS
1. kockázati osztály
Ne nézzen az üzemkész kamerába!
2
2. kockázati osztály
Az ultravilágos kék ledekkel felszerelt kamerából veszélyes sugár-
zás jöhet.
Ne nézzen az üzemkész kamerába!
