2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX 2.4 Biztonsági utasítások a mű ködéshez A 714.0 jelű szoftververz iótól 2020.12 74 2.4.2 A nyomtatott áramköri lap kézi behelyezése a beviteli szal agra 2  A figyelmeztet…

Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság

A 714.0 jelű szoftververziótól 2020.12 2.4 Biztonsági utasítások a működéshez

2.4 Biztonsági utasítások a működéshez

2.4.1 Biztonsági útmutatások a védőfedelek lezárásához

A védőburkolatokat két helyzetben (45° vagy 60°) lehet felfele nyitni. Annak érdekében, hogy min-

den sérülési kockázatot kizárjon a beültető automata védőfedeleinek lezárásánál, az üzemeltető-

nek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizárólag az alábbi utasítás

szerint kezelje.

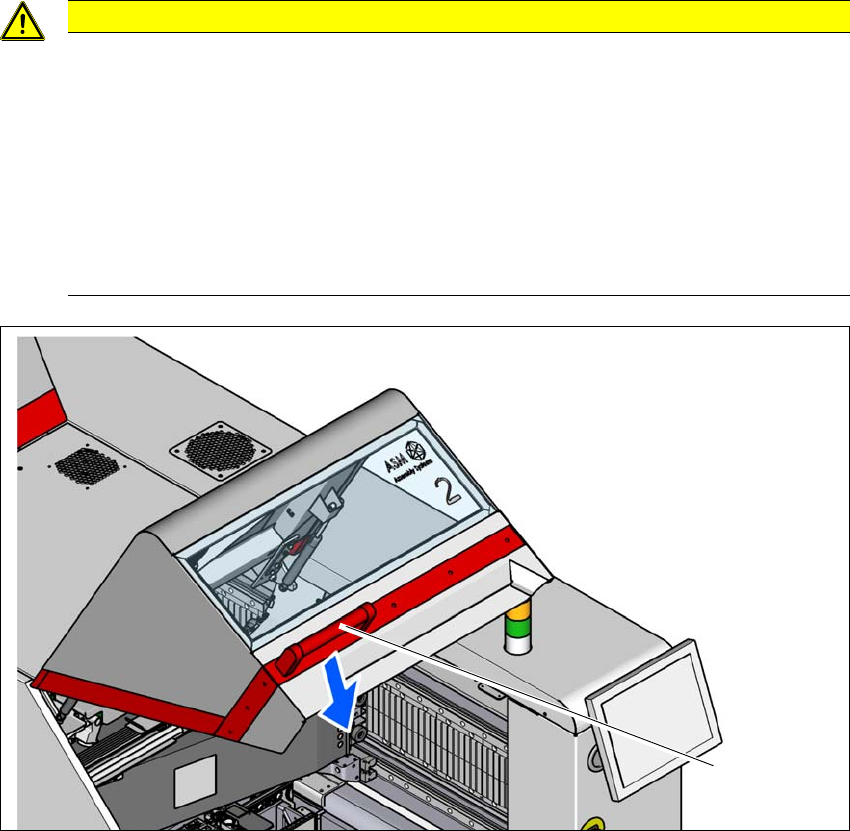

Ábra 2.4 - 1 Biztonsági útmutatások a védőfedelek lezárásához

(1) Fogantyú

VIGYÁZAT

Ujjbecsípés veszélye!

A védőburkolatok szakszerűtlen lezárásakor ujjbecsípés veszélye áll fenn.

 A védőburkolatot a következő utasítás szerint csukja le.

 A védőfedelet felnyitáskor, illetve lezáráskor mindig az erre kialakított fogótól

fogja meg (1).

 Lezárásnál ne nyúljon a védőfedő és a burkolat közötti nyílásba.

 Ügyeljen arra, hogy a védőfedél lezárásakor a fedél hatósugara szabad legyen,

és senki ne sérülhessen meg.

(1)

2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX

2.4 Biztonsági utasítások a működéshez A 714.0 jelű szoftververziótól 2020.12

2.4.2 A nyomtatott áramköri lap kézi behelyezése a beviteli szalagra

 A figyelmeztetésnek megfelelően helyezze be a nyomtatott áramköri lapot a beviteli szalagra.

 Indítsa el a nyomtatott áramköri lap bevitelét az SR GUI NYÁK behelyezése funkciójával.

2.4.3 Biztonsági utasítások a kondenzátorok feldolgozásához

A fémpor alapú kondenzátorok feldolgozása (pl. tantál) azok feldolgozásakor veszélyt rejt magá-

ban. A veszély abban áll, hogy

– ezeknek az alkatrészeknek a tönkremenetele esetén hirtelen exoterm reakció, azaz hőfejlő-

dés megy végbe. A legkedvezőtlenebb környezeti feltételek esetén ez a hőfejlődés a kapaci-

tásértéktől függően sérüléseket okozhat

– ez az effektus alapvetően az ilyen alkatrészek feldarabolásakor léphet fel.

Ennek tisztázásához, amennyiben ez érinti az Ön által feldolgozandó alkatrészeket, forduljon a

szállítójához.

Az előbb említett veszély szélsőségesen ritka esetben a SIPLACE beültető automaták vágóbe-

rendezésében is előállhat, és szélsőséges esetben a hevederhulladék izzó égéséhez vezethet.

A kedvezőtlen feltételek többek közt:

(1) A hevederben alkatrészek maradnak a beállított ütemek ellenőrzésekor (ennél az ellenőrzés-

nél a kezelő utasítására a szállító az alkatrész átvétele nélkül léphet tovább).

(2) Alkatrészek maradnak a hevederben, pl. a zárófólia-szakadásnál

FIGYELEM!

Ujjsérülés veszély!

Ha a nyomtatott áramköri lapot kézzel helyezik a behordószalagra, a meginduló portál a

portál mozgatási tartományába való akadálytalan benyúlás miatt behúzhatja a kezet, és

sérüléseket okozhat.

 Ne helyezzen kézzel nyomtatott áramköri lapot a gyártásra engedélyezett beültető

automatára, ill. beültető gyártósorra.

 Csak a beültető automata telepítési fázisában helyezze be kézzel a nyomtatott

áramköri lapokat (a beültető automata kalibrálása, tesztbeültetés, stb.).

 az áramköri lapot csak szakképzett személyzet teheti be kézzel.

 Az üzemeltetőnek köteles gondoskodni arról, hogy a bemeneti és kimeneti szállító-

szalag úgy legyen letakarva, hogy a kézzel és karral történő benyúlás kizárható le-

gyen. Ezt a követelmény az elé- és utánkapcsolt moduloknál (szitanyomó,

szállítószalagok, ellenőrzőrendszerek, kemence stb.) is teljesíteni kell.

Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság

A 714.0 jelű szoftververziótól 2020.12 2.4 Biztonsági utasítások a működéshez

(3) A hevederben alkatrészek maradnak, ha az alkatrészek illetve a heveder nem felel meg a

specifikációnak, és ez magas átvételi hibaarányt eredményez.

Kérjük, vegyék figyelembe a következő útmutatásokat, hogy a fémpor alapú kondenzátorok beül-

tetésénél a veszélyt minimalizálhassák.

(1) A heveder kézi továbbléptetésénél a hevedertáskában maradó alkatrészeket a kezelő távo-

lítsa el.

(2) Ha a zárófólia-szakadásnál a példa szerint a hevederben alkatrészek maradtak, azokat a ke-

zelőnek kell eltávolítania.

Annak megakadályozására, hogy a tantálkondenzátorok elvételi hiba esetén a hevedervágáskor

a heveder anyagának meggyulladását okozhassák, a kezelőfelület a „Kivételi hiba esetén azonnal

leállítani" opcióval lett kibővítve. Ehhez a SIPLACE Pro-ban aktiválni kell ezt az opciót. A beültető

automatákon az el nem vitt alkatrész továbblép és rendelkezésre áll elvitelre a hevederben. Az

adagoló deaktiválódik, a kezelőt hibajelzés figyelmezteti, hogy a tantál-alkatrészt ki kel venni a he-

vederből.

2.4.4 Útmutatás az EGB-biztonsághoz

Kizárólag vezetőképesnek jelölt pipettákat használjon. Csak így teljesíti a beültető automaták

EGB-biztonságára vonatkozó előírásokat.

2.4.5 Biztonsági utasítások a selejtalkatrész-gyűjtőtartály megfelelő behelyezésé-

hez

Kérjük vegye figyelembe a következő utasításokat a beültetőfej és a selejtalkatrészek gyűjtőtar-

tály, ill. pipettaledobó tartály közötti ütközésveszély elkerülése érdekében:

 Vigyázzon arra, hogy az ürítőtartály helyesen helyezkedjen el a tartóban.

 Ellenőrizze, hogy az ürítőtartály nem emelkedik-e a tartó fölé.

UTALÁS

A nem elvitt tantálkondenzátorok kézi eltávolítása

Az el nem vitt tantálkondenzátorok kezelő általi kivételét a fejezet ismerteti a 3.8.1.2

, a

153

. oldalon
