Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság A 714.0 jelű szoftververziótól 2020.12 2.4 Biztonsági utasítások a működéshez 79 2.4.9 Biztonsági ut asítások a T winS tar AR-kamerájához beültetőfe j cseréje esetén 2 2.4…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.4 Biztonsági utasítások a működéshez A 714.0 jelű szoftververziótól 2020.12
78
2.4.8 Biztonsági utasítások a TwinStar-nél lévő Z-tengely kézi eltolásához
2
2

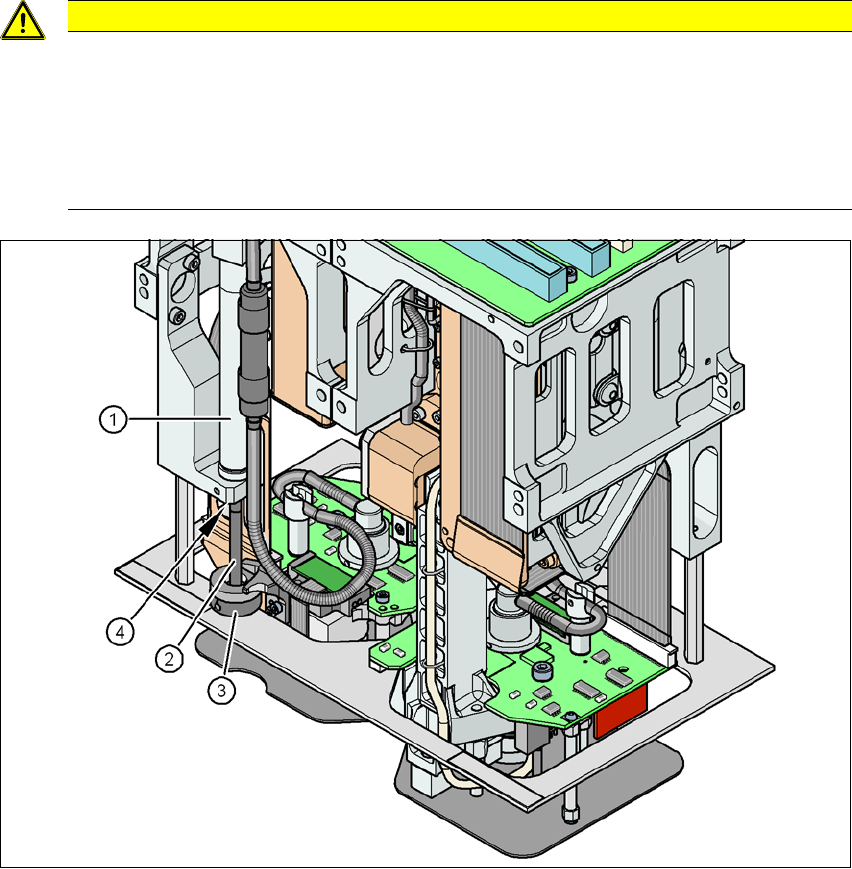

Ábra 2.4 - 3 Becsípődés veszélye a TwinStar visszaállítóegysége által
(1) Visszaállítóegység, sűrített levegő henger
(2) Dugattyúrúd
(3) A visszaállítóegység puffere
(4) Az ujjak becsípődési veszélye
VIGYÁZAT
Becsípődés veszélye a TwinStar-nál a henger rugóereje miatt!
A henger erős rugóhúzó ereje miatt a puffer gyors visszahúzódása esetén ujjbecsípés
veszélye áll fenn. Ez a TwinStar belső területére is érvényes, amikor a dugattyúrúd gyor-
san visszahúzódik a kiindulási helyzetébe.
Semmi esetre se mozgassa kézzel lefelé a Z-tengelyt a visszaállítóegység pufferé-
nél.
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.4 Biztonsági utasítások a működéshez
79
2.4.9 Biztonsági utasítások a TwinStar AR-kamerájához beültetőfej cseréje esetén
2
2.4.10 Biztonsági útmutatások a mozgatható cserélhető AR kocsi fel- és lecsato-
lásával kapcsolatban
2
2
2
2
2.4.11 Biztonsági utasítások a hevederhulladék-tartály ürítéséhez
A hevederhulladék-tartályt az ürítéshez ki kell húzni az alkatrészkocsiból. Eközben fennáll a hü-
velykujj becsípődésének a veszélye. Ennek elkerülése érdekében vegye figyelembe a(z) 5.8.2
fe-
jezetben levő biztonsági utasításokat a(z) 246.
oldalon.
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kamerák házaiba
ütközik.
Szerelje le a TwinStar 33, 55 x 45, és 25, 16 x 16 típusú stacioner AR-kamerákat.
FIGYELEM!
Üzemeltetés csak alkatrészkocsival!
A beültető automatát csak akkor szabad üzemeltetni, ha az AR-kocsik minden helyen ott
vannak és fel vannak csatolva.
A szabad helyekre Dummy-szállítók behelyezését a(z) 2.5.4 szakaszban, a(z) 92.
oldalon leírtak alapján végezze el.
FIGYELEM!
Becsípődésveszély!
Az alkatrészkocsi fel- és lecsatolásakor becsípődésveszély áll fenn.
Az alkatrészkocsi fel- vagy lecsatlakoztatását mindig csak egyedül végezze.
VIGYÁZAT
A fogantyúk törésének veszélye!
Az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
VIGYÁZAT
Végtagok sérülésének veszélye!
Fel- és lecsatlakoztatáskor fennáll a végtagok sérülésveszélye.
A fel- és lecsatolás esetén ügyeljen arra, hogy ne legyenek végtagok az AR-kocsik
mozgási területén belül.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.5 Biztonsági berendezések A 714.0 jelű szoftververziótól 2020.12
80
2.5 Biztonsági berendezések
2.5.1 Védőfedelek
A portálok mozgástartománya két mozgatható védőburkolattal van lefedve. A védőfedelek és bur-
kolatok leválasztó védőberendezésként szolgálnak, és megakadályozzák a benyúlást a beültető
automata belső terébe.
2
2

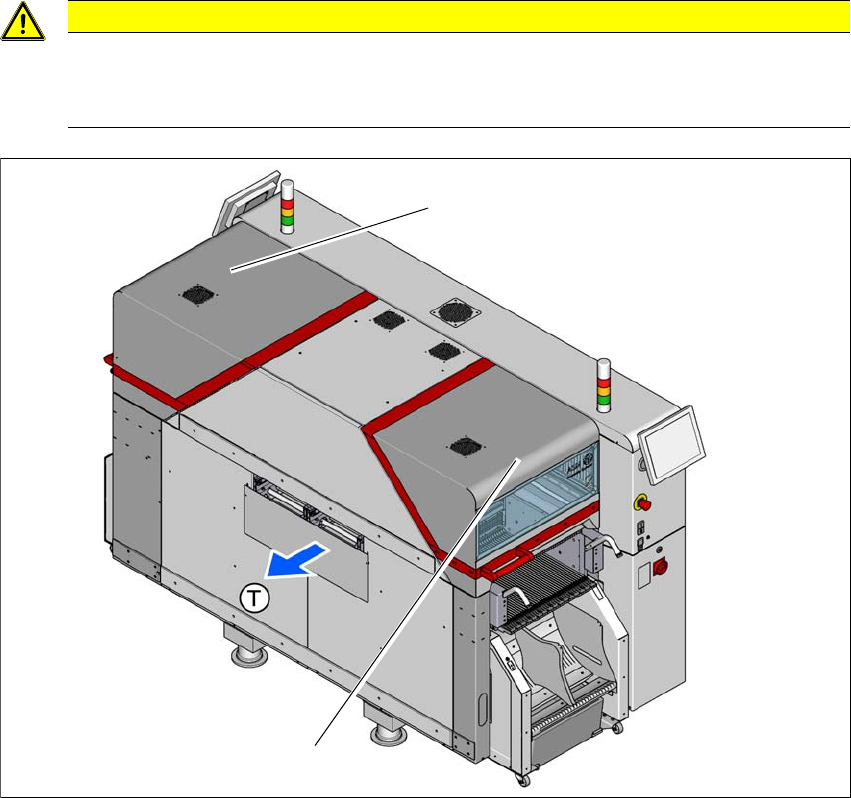

Ábra 2.5 - 1 Védőfedelek
(1) 1. hely védőfedele
(2) 2. hely védőfedele
(T) laptovábbítási irány
VIGYÁZAT
Sérülésveszély!
Túl magas terhelés esetén a védőfedelek és a burkolatok megsérülhetnek.
Ne lépjen vagy másszon rá a védőfedelekre és burkolatokra.
(1)
(2)
