Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság A 714.0 jelű szoftververziótól 2020.12 2.5 Biztonsági berendezése k 83 2 Ábra 2.5 - 3 A kapcsolók és gombok helyzete - NYÁK beviteli oldal (1 hely) (1) VÉSZ-LEÁLLÍTÓ nyomó…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.5 Biztonsági berendezések A 714.0 jelű szoftververziótól 2020.12
82
2.5.2 Kapcsolók és gombok
2.5.2.1 A kapcsolók és gombok helyzete
2

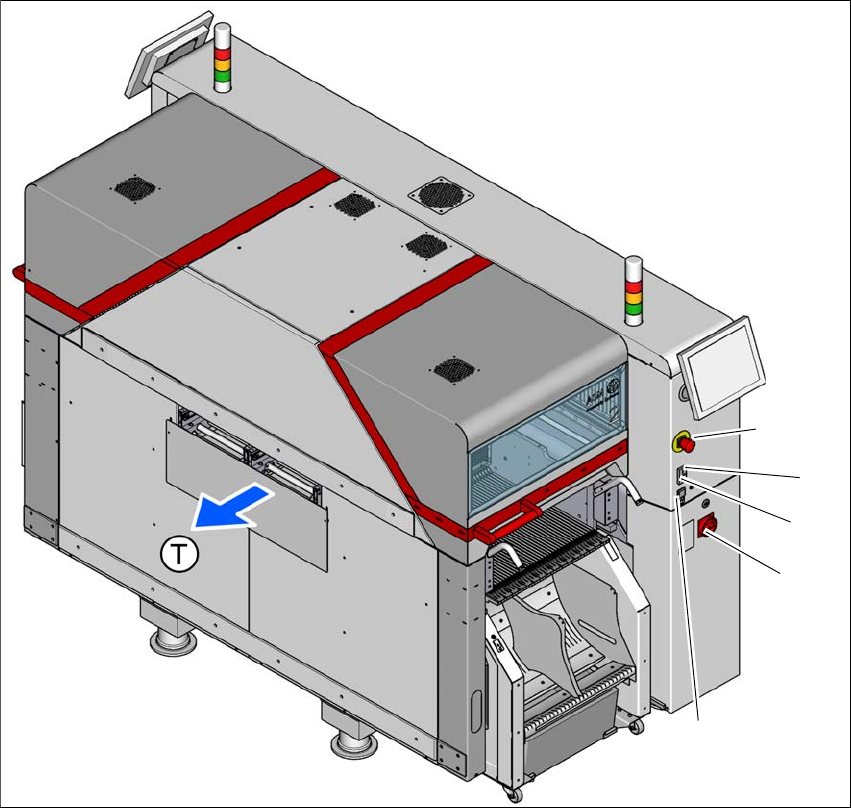

Ábra 2.5 - 2 A kapcsolók és gombok helyzete - NYÁK kiadási oldal (2 hely)
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Indítógomb (fehér)
(3) Leállító nyomógomb (fekete)
(4) Főkapcsoló
(5) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
(3)
(1)
(4)
(2)
(5)
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.5 Biztonsági berendezések
83
2

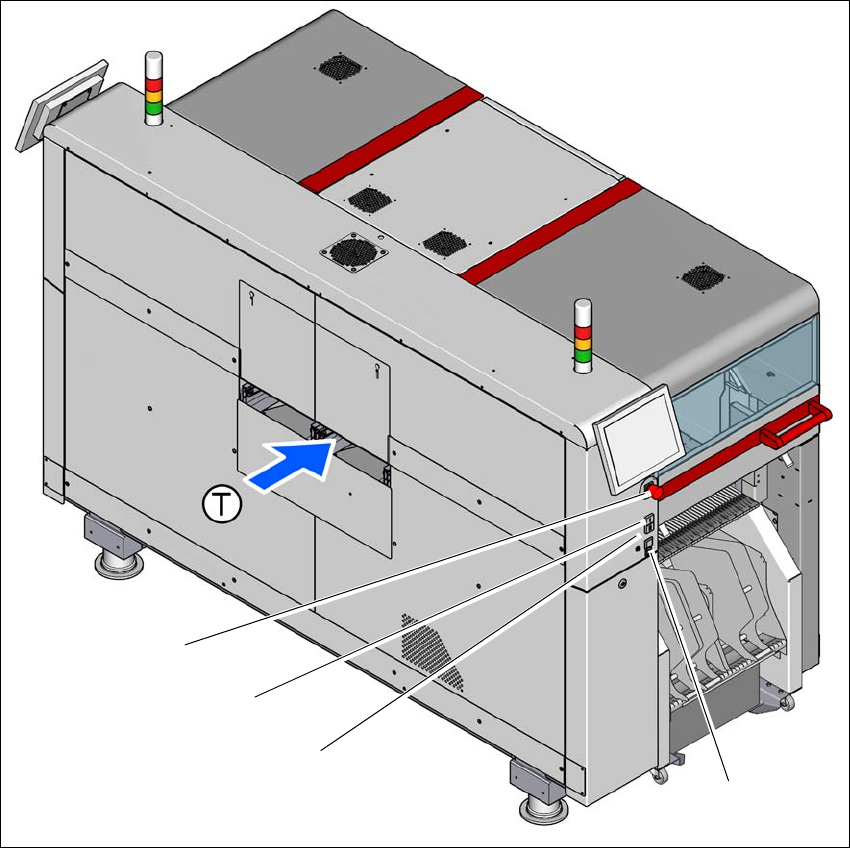

Ábra 2.5 - 3 A kapcsolók és gombok helyzete - NYÁK beviteli oldal (1 hely)
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Indítógomb (fehér)
(3) Leállító nyomógomb (fekete)
(4) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
(3)
(1)
(4)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.5 Biztonsági berendezések A 714.0 jelű szoftververziótól 2020.12
84
2.5.2.2 A helyzetkapcsolók helye a beültető automatán
2

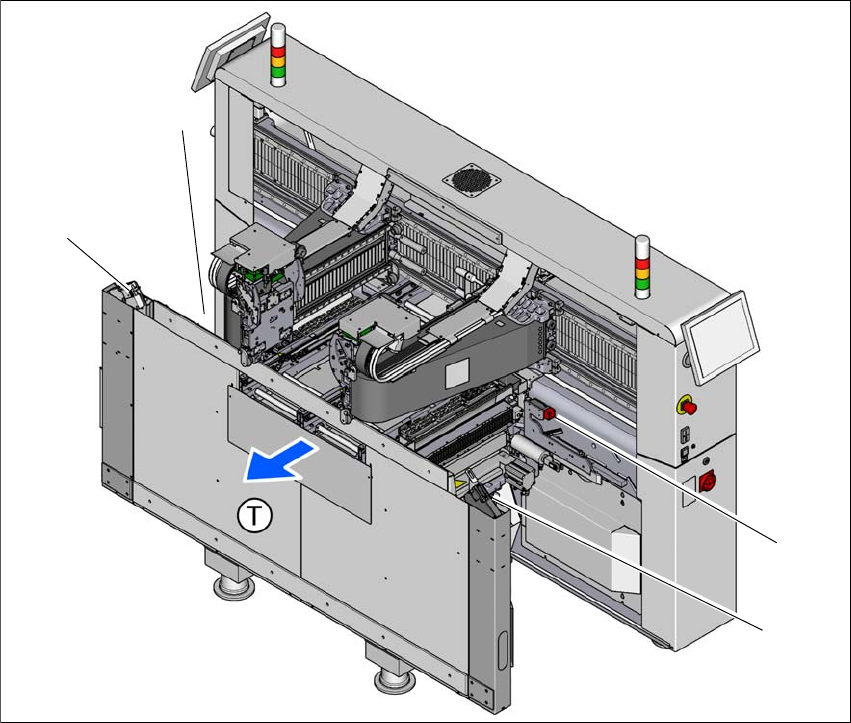

Ábra 2.5 - 4 A helyzetkapcsoló helyzete
(1) Helyzetkapcsoló, 1. hely
(2) Helyzetkapcsoló, AR-kocsi behúzás, 1. hely
(3) Helyzetkapcsoló, AR-kocsi behúzás, 2. hely
(4) Helyzetkapcsoló, 2. hely
A beültető automata működése közben a védőfedők mechanikusan zártak. A védőburkolatokat
csak a stop-gomb megnyomása után lehet kinyitni.
(4)
(1)
(3)
(2)
