Fehér indítógomb (1. poz. a(z) 2.5 - 2. ábrán a 82. oldalon, valamint 1. poz. a 2.5 - 3. ábrán, a(z)
83. oldalon) 2
A főkapcsoló bekapcsolása és a vezérlőprogram elindulása után megjelenik az indító gomb meg-
nyomását kérő felszólítás, hogy elindítsa a beültetési megrendeléseket a beültető automatán.
Ugyanezt a felszólítást kapja, ha a védőburkolatok fel voltak nyitva vagy megnyomták a VÉSZ-
LEÁLLÍTÓ gombot és a beültető automatát újra üzembe helyezték.
Az indítógombot tartsa legalább 200 ms és legtöbb 1500 ms ideig megnyomva és aztán en-
gedje el. A gomb elengedésekor a beültető automata bekapcsol és a védőfedőket mechani-
kusan lezárja.
Fekete leállító nyomógomb (2. tételszám a 2.5 - 2. ábrán a 82. oldalon, valamint 2. poz. a 2.5 - 3.
ábrán, a
83. oldalon) 2
Ezekkel a gombokkal állíthatja meg a beültető automatát. A védőburkolatokat mechanikus zárása
kiold és a védőburkolatokat ki lehet kinyitni.
Alkatrész számláló 2
A beültetett alkatrészek száma (alkatrészszámláló) leolvasható az állomásszoftveren. Az erre vo-
natkozó információk az Online súgóban találhatók.
VÉSZ-LEÁLLÍTÓ nyomógomb kötelező reteszelődéssel (3. poz. a 2.5 - 2. ábrán a 82. oldalon,
valamint 3. poz. a
2.5 - 3. ábrán, a(z) 83. oldalon) 2
A VÉSZ-LEÁLLÍTÓ taszter egy piros fejjel rendelkező gomb, ami megnyomása után benyomott
helyzetben reteszelve marad. A VÉSZ-LEÁLLÍTÓ gomb működtetése nyitja a VÉSZ-ÁLLJ áram-
kör érintkezőjét - a biztonsági lekapcsolás (CSB) működésbe lép. Lekapcsolódik a portáltenge-
lyek közbülső körfeszültsége (300 V) és a csillag-tengelyek közbülső körfeszültsége (160 V-). A
DP- ill. Z-tengelyek szervo-erősítői továbbra is 42 V- feszültséget kapnak. A VÉSZ-LEÁLLÍTÓ
taszter jelzőkontaktusa nyit és a képernyőn megjelenik a "VÉSZ-ÁLLJ megnyomva" üzenet. A kö-
vetkező szerkezeti csoportok deaktiválódnak:
– NYÁK szállítószalag
– NYÁK-befogó
– Szélességbeállítás
– NYÁK stopper
– Az üresheveder-vágókészülék sűrítettlevegő ellátása
2
UTALÁS
A beültetés megszakad, és miután a beültető automata újra működőképes, a műveletet
lehet folytatni vagy megszakítani.
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.5 Biztonsági berendezések
87
A helyzetkapcsoló az 1. és 2. helyen (1. és 4. tételszám a 2.5 - 4. ábrán, a(z) 84. oldalon) 2
Ellenőrizze a helyzetkapcsolót, hogy a védőburkolatok nyitva vagy zárva vannak-e. A védőfedők-
nél levő helyzetkapcsolók a fedő nyitásakor kioldják a biztonsági lekapcsolást (reteszelések). Az
egyes komponensek inaktívvá válnak, illetve aktívak maradnak (lásd 2.5 - 6
. ábrán, a(z) 90. olda-
lon). A beültető automata működése közben a védőfedők mechanikusan zártak. A védőburkola-
tokat csak a stop-gomb megnyomása után lehet kinyitni.
AR-kocsi behúzás 1 és 2. hely védőkapcsoló (2 és 3. tételszám a(z) 2.5 - 4. ábrán, a(z) 84.
oldalon) 2
Ezek a helyzetkapcsolók azt ellenőrzik, hogy az AR-kocsik az AR-kocsi behúzásnál csatlakoz-
tatva vannak-e. Az AR-kocsinál behúzásnál levő helyzetkapcsolók az AR-kocsi lecsatolásakor ki-
oldják a biztonsági lekapcsolást (reteszelések).
2.5.3 Biztonsági lekapcsolás (CSB)
2
2

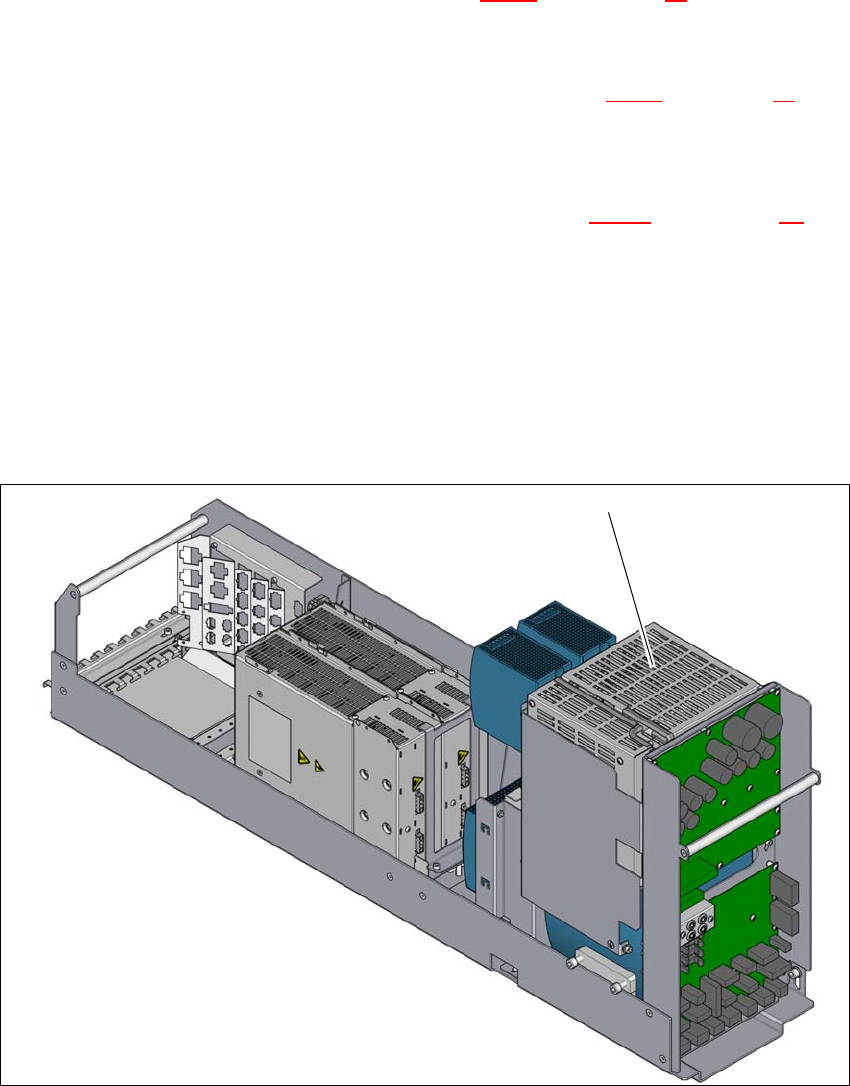

Ábra 2.5 - 5 A biztonsági lekapcsolás (CSB)helyzete
2
(1) Biztonsági lekapcsolás (CSB)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.5 Biztonsági berendezések A 714.0 jelű szoftververziótól 2020.12
88
Biztonsági lekapcsolás (CSB) (1. tételszám az 2.5 - 5. ábrán, a(z) 87. oldalon) 2
A biztonsági lekapcsolás (CSB) az áramellátó fiókban van elhelyezve. A védőberendezések fel-
ügyeletére használják és a veszélyes feszültségeket és mozgásokat kontrollálják.
2
A biztonsági lekapcsolás (CSB) aktiválásához három feltételnek kell teljesülnie:
– Minden védőberendezésnek zárva kell lennie és a VÉSZ ÁLLJ gomboknak kireteszelve kell
lenniük.
– Meg kellett nyomni az indítógombot.
– A "Szoftverengedélyezés", ill. a "Control ON" jelt a vezérlőszoftvernek aktiválva kell lennie.
Szerviz csatlakozó aljzat (csak a TB070G gépszámig került beépítésre) 2
A szerviz csatlakozó aljzat a SIPLACE TX esetében csak a TB070G gépszámig volt beszerelve.
2
VESZÉLY
Életveszélyes feszültségek a biztonsági lekapcsolás (CSB) fedője alatt!
A fedő alatt olyan alkatrészek találhatók, amelyek kikapcsolt beültető automata és kihú-
zott hálózati csatlakozó mellett is életveszélyes feszültségeket vezetnek. A hálózati du-
gasz kihúzása után várjon 5 percet, míg a kondenzátorok kisülnek.
Soha ne nyissa ki a fedőket.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
UTALÁS
– A szerviz csatlakozó aljzatot csak olyan hálózatokban szabad használni, ahol van
nullvezeték, és azt csatlakoztatták is.
– A szerviz csatlakozó aljzat csak képzett szervizszemélyzetnek van szánva.
– Ez kizárólag a megfelelő feszültségtartományú szervizkészülék és a szerviz-csatla-
kozóaljzatnak megfelelő dugasz csatlakoztatására szolgál.
– Az L és N között rendelkezésre álló feszültség a helyszíni hálózati feszültséghez
igazodik.
– Tartsa be a helyi előírásokat! Ha a beépített szerviz-csatakozóaljzat nem felel meg
a helyi előírásoknak, akkor azt tilos használni és teljesen inaktiválni kell!
