Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság A 714.0 jelű szoftververziótól 2020.12 2.6 Maradékfeszültségek és kisülési idők 93 2.6 Maradékfeszült ségek és kisülési idők Amennyiben megnyomják a VÉSZ-LEÁL LÍTÓ gombot …
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.5 Biztonsági berendezések A 714.0 jelű szoftververziótól 2020.12
92
2.5.4 Benyúlásvédelem a helyeken dummy-adagolóval
2

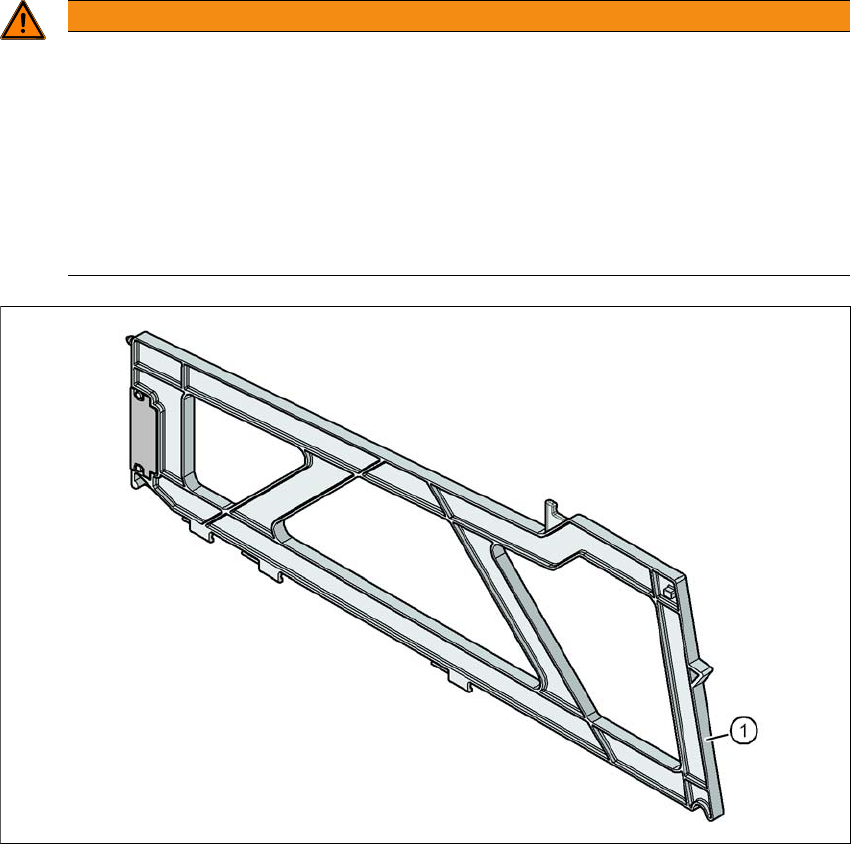

Ábra 2.5 - 7 Belenyúlás elleni védelem az alkatrészkocsi helyein
2
(1) SIPLACE X Dummy-adagoló, cikksz. 00141226-xx
FIGYELEM!
Üzem
Az üzembiztonság csak akkor biztosítható, ha minden második hely foglalt!
A SIPLACE X-Sorozat S alkatrészkocsijainál akkor megfelelő az üzembiztonság, ha leg-
alább minden második szabad helyen szállító vagy belenyúlás elleni védelem (Dummy-
adagoló) található.
Helyezzen minden második szabad lerakóhelyre egy benyúlás elleni védelmet
(Dummy Feeder).
Felületitár-tartó felszerelése esetén is biztosítson minden második szabad helyet
benyúlás elleni védelemmel.
Üzemeltetési útmutató SIPLACE TX 2 Üzembiztonság
A 714.0 jelű szoftververziótól 2020.12 2.6 Maradékfeszültségek és kisülési idők
93
2.6 Maradékfeszültségek és kisülési idők
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ gombot vagy kikapcsolják a beültető automatát,
akkor a portáltengelyek 300 V- és a csillag-ű és Z tengelyek 160 V- közbülső körfeszültségei rövid
időn belül veszélytelen maradékfeszültségre csökkennek.
2
2.6.1 Az energiaállapot a főkapcsoló kikapcsolása után
2
2
VESZÉLY
Feszültségveszély!
A beültető automatát 3 x 380 V~ -tól 3 x 415 V ± 10 %-ig, 50/60 Hz vagy opcionálisan
3 x 200 V~ -tól 3 x 220 V~ ± 10 %-ig; 50/60 Hz hálózati feszültséggel kell betáplálni. Az
energiatárolók (kondenzátorok) miatt berendezésnek az alkatrészei életveszélyes fe-
szültséget vezetnek kb. 5 percig azután is, hogy a főkapcsolót le kapcsolták és a dugaszt
kihúzták a hálózati dugaszoló aljzatból.
Ennek a beültető automatának a szakszerűtlen kezelése halálos kimenetelű balesethez
vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírá-
sokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók
burkolatait.
VESZÉLY
Életveszélyes feszültségek az áramellátás fiókban!
Az áramellátás fiókban olyan alkatrészek találhatók (kondenzátorok), amelyek kikapcsolt
beültető automata és kihúzott hálózati csatlakozó mellett is kb. 5 percig életveszélyes fe-
szültségeket vezethetnek.
Várjon legalább 5 percig mielőtt elkezdene dolgozni az áramellátó fiókon.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
VIGYÁZAT
Adatvesztés!
Az adatveszteség elkerülése érdekében, a beültető automatát - vészhelyzetek felmerülé-
sét kivéve - csak a következő esetekben kapcsolja ki:
– a beültető automata a felszerelési és a használati adatok átvitelét befejezte.
– a beültető automata befejezte a NYÁK-feldolgozást.
– a beültető automata befejezte a felfutási szakaszt.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE TX
2.6 Maradékfeszültségek és kisülési idők A 714.0 jelű szoftververziótól 2020.12
94
2.6.2 A csatlakozó aljzat energiaállapota
2
2
2.6.3 A főkapcsoló ki van kapcsolva - a beültető automata a hálózatra van csatla-
koztatva
2
2
VESZÉLY
A maradékfeszültségek okozta veszélyek a csatlakozó aljzatnál
Egy hálózati tápvezetékkel és dugasszal felszerelt beültető automata esetén a csatlakozó
aljzatból való kihúzás után még egy 60 µC maradék töltés lehet jelen (az EN 60204-1 sze-
rint). Több beültető automata tápcsatlakozásának egy helyre összegyűjtése veszélyezte-
tést jelenthet.
VESZÉLY
Elektromos feszültség miatti életveszély!
A beültető automata szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos
testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Az áramellátás következő elemei a kikapcsolt főkapcsoló ellenére még életveszélyes fe-
szültség alatt állnak:
– A Q1 főkapcsoló L1, L2 és L3 kapcsai
– X2, X10, X300, F1 kábel csatlakozó kapocs és PS5 hálózati táp
– A biztonsági lekapcsolás (CSB), kondenzátor-telep, PS4 hálózati táp és X303 - X306
ellenőrző kapcsok a főkapcsoló lekapcsolása után még 5 percig feszültség alatt áll-
nak.
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek,
narancs színűek.
