3.10.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
3.10.2.1 Gurtzuführmodul 2x8 mm X
3

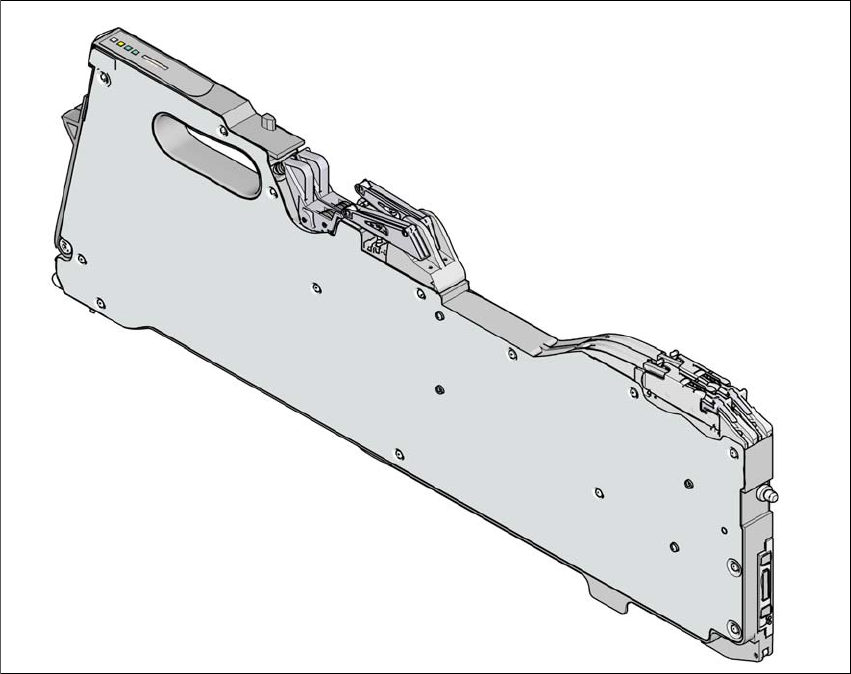

Abb. 3.10 - 3 Gurtzuführmodul 2x8 mm X
3
Gurtzuführmodul 2x8 mm X Art.-Nr. 00141269-xx
Gurtzuführmodul 2x8 mm X mit Spleißsensor Art.-Nr. 00141289-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für jeweils einen Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2
163
3.10.2.2 Gurtzuführmodul 8 mm X
3

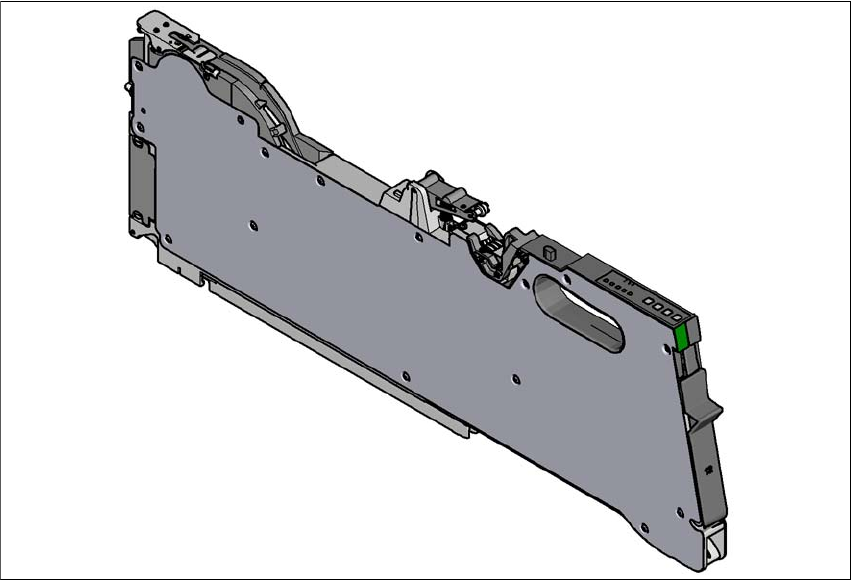

Abb. 3.10 - 4 Gurtzuführmodul 8 mm X
3
Gurtzuführmodul 8 mm X Art.-Nr. 00141270-xx
Gurtzuführmodul 8 mm X mit Spleißsensor Art.-Nr. 00141290-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
164
3.10.2.3 Gurtzuführmodul SIPLACE Smart Feeder 12 mm X
3
Abb. 3.10 - 5 Gurtzuführmodul SIPLACE Smart Feeder 12 mm X
3
Gurtzuführmodul 12 mm X Art.-Nr. 00141371-xx
Gurtzuführmodul 12 mm X mit Spleißsensor Art.-Nr. 00141391-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite von 4 mm bis 16 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
