Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts 215 4.2.3.7 Brücken für die Einschalt strombegrenzung überp…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
214
In der nachfolgenden Übersicht sehen Sie die Anschlussmöglichkeiten für die Primärspannungen
des Drehstromtransformators.
4
Klemmenfeld Spannung
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts
215
4.2.3.7 Brücken für die Einschaltstrombegrenzung überprüfen
Die Einschaltstrombegrenzung des Trafos (A1) wird für alle Versorgungsspannungen gleich ver-
schaltet. Die Stecker müssen alle in der Position für Input Voltage 230V gesteckt sein.
4

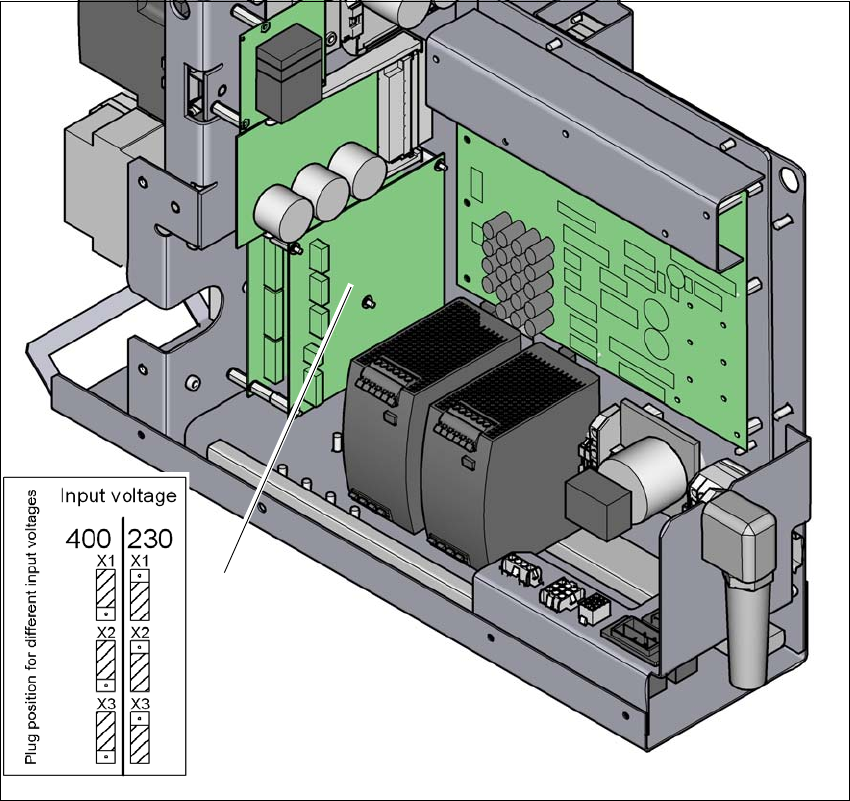

Abb. 4.2 - 7 Lage von Platine und Stecker für die Einschaltstrombegrenzung
(1) Einschaltstrombegrenzung des Trafos (A1)
(2) Konfigurationsschema
Überprüfen Sie die Steckerbelegung der Einschaltstrombegrenzung des Trafos. Der Stecker
muss für alle Netzspannungen auf die Position Input Voltage 230V gesteckt sein.
(1)
(2)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
216
4.3 Den Automaten aufstellen
4.3.1 Warnhinweise
GEFAHR 4
Nur SIPLACE-Technikern bzw. zertifizierten Personen ist es erlaubt, den Automaten aufzustellen
und in Betrieb zu nehmen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Wenn Sie Montagearbeiten an der Unterseite des Automaten Montagearbeiten durchführen,
müssen Sie den Automaten durch geeignete Maßnahmen zusätzlich absichern. Der Gabel-
stapler allein als Abstützung ist nicht zulässig!
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positioniert
sind, damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-
durch Verletzungsrisiken aus.
Zur Höheneinstellung des Automaten sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch, die andere Person beob-
achtet die Lagestabilität des angehobenen Automaten bei der Montage.
Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.
