5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 284 5.10.4.4 Gurtunterstützung für 8 mm X-Gurtzuführmodul 5 Abb. 5.10 - 8 8 mm…
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
283
Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 282) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 282) in die erste Rastposition anzuheben.
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
282
) anliegt.
HINWEIS 5
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 282) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5

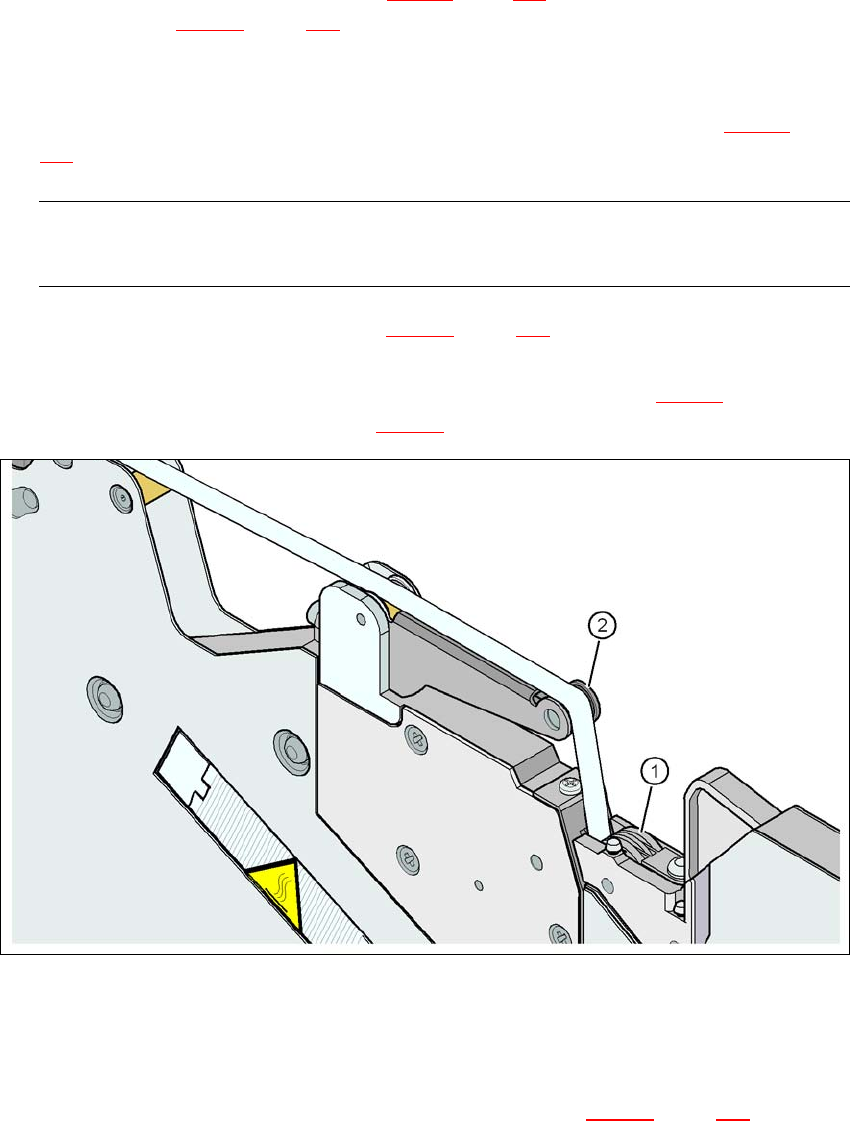

Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 282) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
284
5.10.4.4 Gurtunterstützung für 8 mm X-Gurtzuführmodul
5

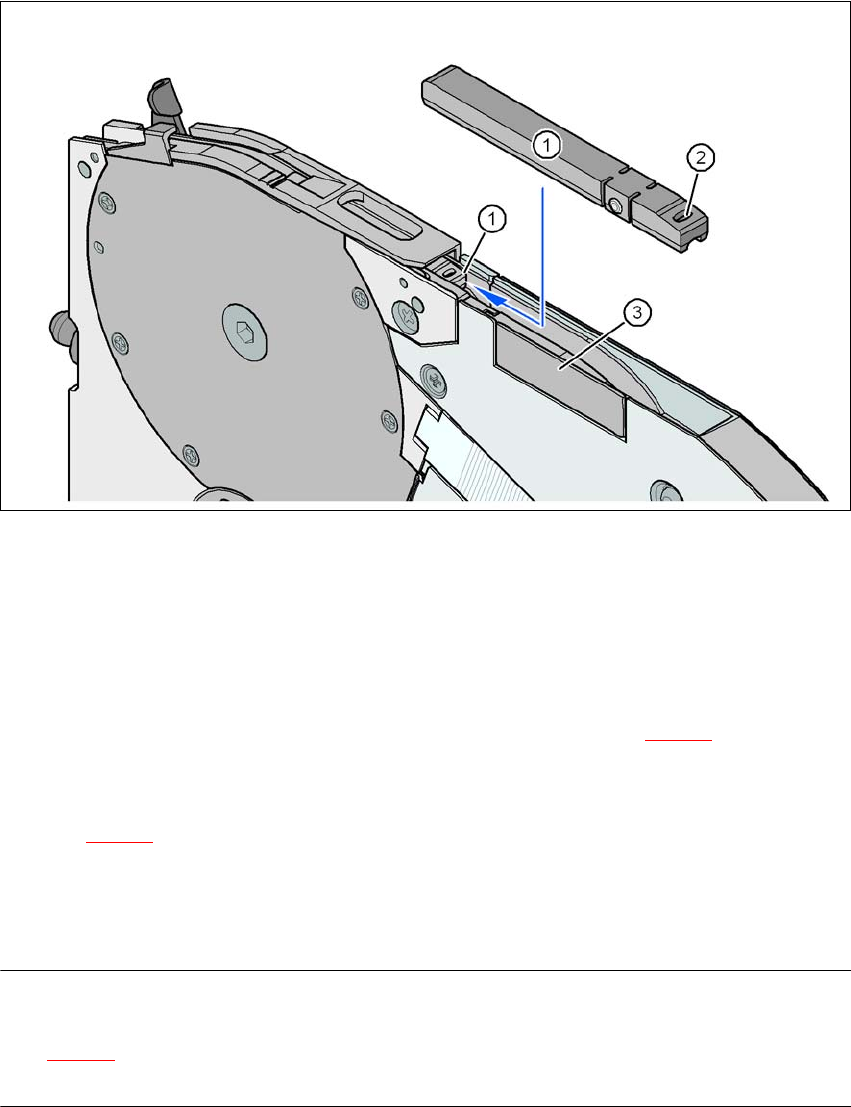

Abb. 5.10 - 8 8 mm X-Zuführmodul - Gurtunterstützung und Spleißsensor
(1) Gurtunterstützung, herausnehmbar
(2) Ovale Öffnung in der Gurtunterstützung
(3) Einbauort für Spleißsensor
Das 8 mm X-Zuführmodul ist mit einer Gurtunterstützung (Pos. 1 in Abb. 5.10 - 8
) ausgestattet.
Bei Bedarf kann sie leicht entfernt werden.
Führen Sie die Klinge eines Uhrmacher-Schraubendrehers in die ovale Öffnung (Pos. 2 in
Abb. 5.10 - 8
) der Gurtunterstützung ein und ziehen Sie die Gurtunterstützung entgegen der
Gurttransportrichtung heraus.
Achten Sie beim Einsetzen der Gurtunterstützung darauf, dass sie in ihrer Sollposition ein-
rastet.
HINWEIS 5
Setzen Sie bei allen Bauelementen ab 0402 und kleiner immer die Gurtunterstützung (Pos. 1 in
Abb. 5.10 - 8
) in das 8 mm X-Zuführmodul ein. Sie erzielen damit eine konstante Z-Abholhöhe
und reduzieren zudem den Zeitaufwand für Korrekturen der Abholhöhen auf ein Minimum.
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
285
5.10.4.5 Spleißsensoren für X-Gurtzuführmodule
An den X-Gurtzuführmodulen lassen sich Spleißsensoren nachrüsten. Den Sensor gibt es in zwei
Ausführungen:
Spleißsensor für 8 mm und 12 mm X-Gurtzuführmodule
Spleißsensor für 16 mm bis 88 mm X-Gurtzuführmodule 5
Der Spleißsensor wird an der mit Pos 3 in Abb. 5.10 - 8
, Seite 284 bezeichneten Stelle installiert.
Gurtzuführmodule mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Abschnitt
3.10.2
, ab Seite 162).
5.10.5 Bauelemente am 2x8 mm Gurtzuführmodul rüsten
Das Bedienen und Rüsten der 2x8 mm Zuführmodule ist im Job Guide "Gurtzuführmodul 2x8 mm
X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00197216-01
Artikelnummer englisch 00197217-01
5.10.6 Bauelemente am SIPLACE Smart Feeder rüsten
Das Bedienen und Rüsten der SIPLACE Smart Feeder ist im Job Guide "Gurtzuführmodul 2x8
mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00197216-01
Artikelnummer englisch 00197217-01
