Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 6 Stationserweiterungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler 309 HINWEIS 6 – V erschieben Sie die V erriegelungsplatte in S tellung "Magazin …
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
308
WARNUNG 6
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 4
) kann zum Bestückkopfcrash
führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
6

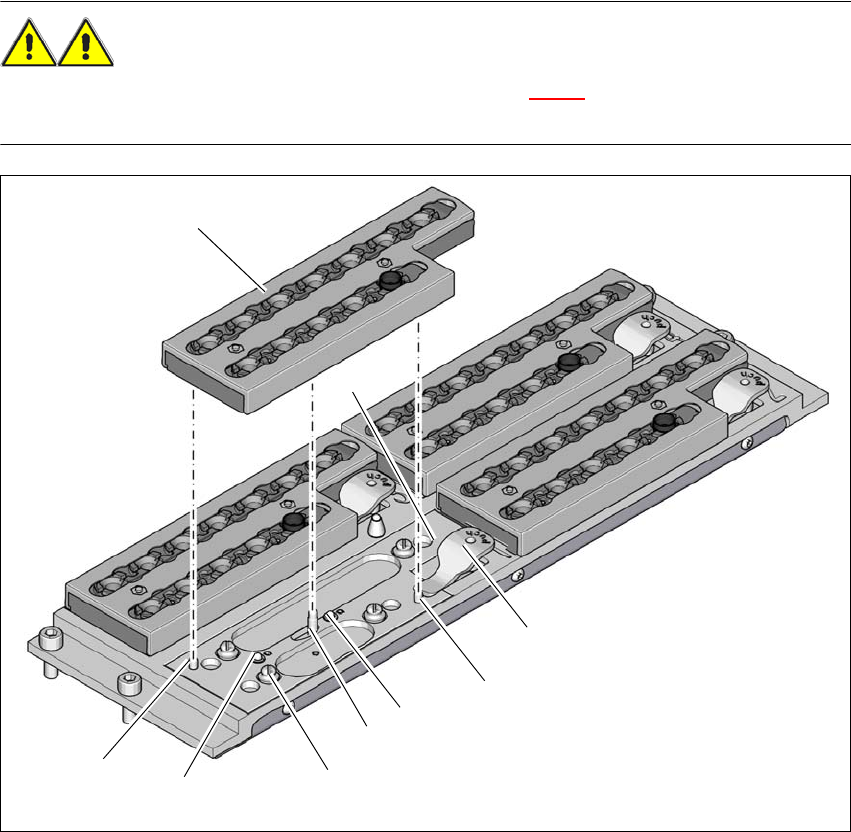

Abb. 6.1 - 4 Pipettenwechsler für den SpeedStar - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift (3 Stück) zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
309
HINWEIS 6
– Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
– Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2 und 6 in
Abb. 6.1 - 4, Seite 308) in die Zentrierbohrung und in das Langloch gleiten können.
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 4, Seite 308).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.1.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6

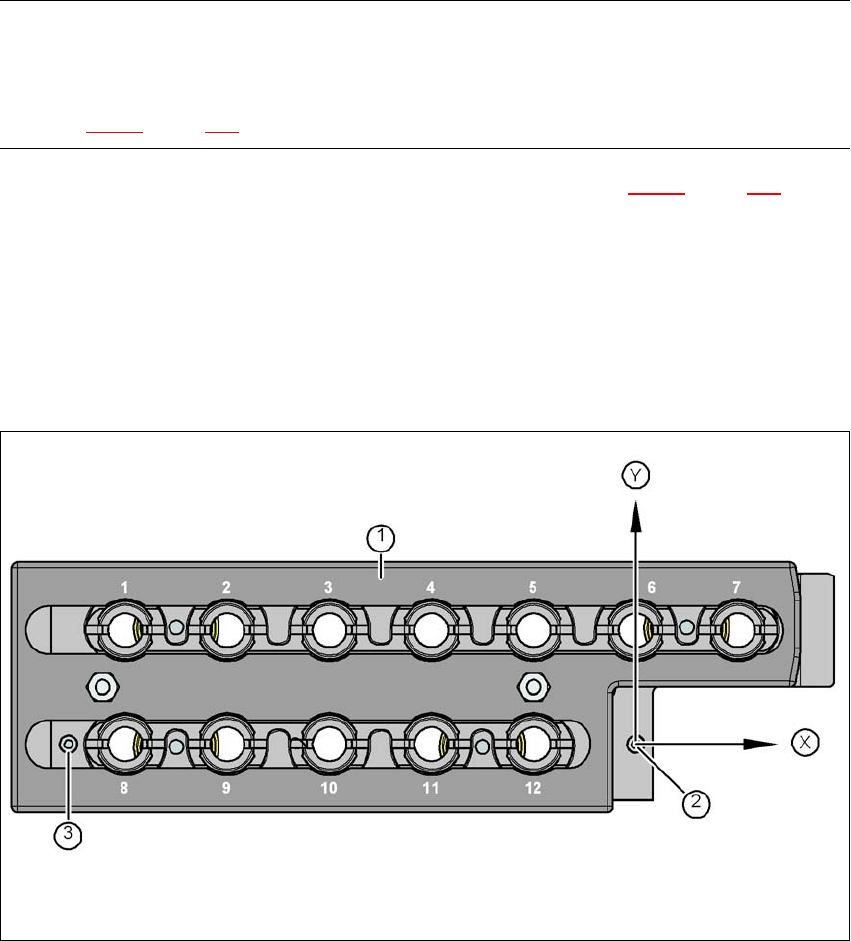

Abb. 6.1 - 5 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
310
6.1.2 Pipettenwechsler für den SIPLACE MultiStar (Nur SX1/SX2)
Artikel-Nr. 00519841-xx Pipettenwechsler CPP für Position 1 oder 2
Artikel-Nr. 00519842-xx Pipettenwechsler CPP für Position 3 oder 4
6
Abb. 6.1 - 6 Pipettenwechsler für den SIPLACE MultiStar und SpeedStar
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
6.1.2.1 Beschreibung
Die Magazine sitzen auf einer gemeinsamen Trägerplatte, sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf der Trägerplatte des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle vier Magazinplätze müssen belegt sein, da der Sicherheitskreis bei
fehlenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. Zudem erkennt der Pi-
pettenwechsler an der Kodierung der Pipettenmagazine, ob es sich um ein 20xx-Pipettenmagazin
oder ein 28xx-Pipettenmagazin für den CPP-Kopf handelt.
An der Pipettenstation können Bauelemente von den Pipetten des MultiStar abgeblasen werden.
Pipetten des MultiStar können dort abgezogen und in den Abwurfbehälter entsorgt werden.
