6.1.3.5 BE-Abwurfbehälter für den SIPLACE TwinStar
Für den SIPLACE TwinStar kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem Fine-
pitch-Visionmodul positioniert.
6.1.3.6 Greifer und Spezialpipetten
Die SIPLACE-Automaten verarbeiten neben dem Standard-SMT-Spektrum auch Bauelemente in
Durchsteckmontagetechnik (Through Hole Technology) und OSC-Bauelemente (Odd Shaped
Components). Parallel dazu entwickelt ASM kontinuierlich Spezialpipetten und Greifer.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automa-
tischen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfal-
len.
Für die Pick&Place-Köpfe bietet ASM mechanische Greifer an. Bauelemente, deren Oberfläche
nicht zum Ansaugen durch Pipetten geeignet ist, werden von mechanischen Greifern abgeholt
und bestückt. Es gibt zwei Ausführungen von Greifern, die sich der Funktion nach in zwei Gruppen
einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei ASM. Zur Anfertigung von Son-
dernmagazinen und Greifern wenden Sie sich bitte ebenfalls an ASM.
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
323
6.1.4 Pipettenwechsler für den 12-Segment Collect&Place Kopf
Artikel-Nr. 00120604-xx Pipettenwechsler DX, C&P12 für Position 1 oder 2
6

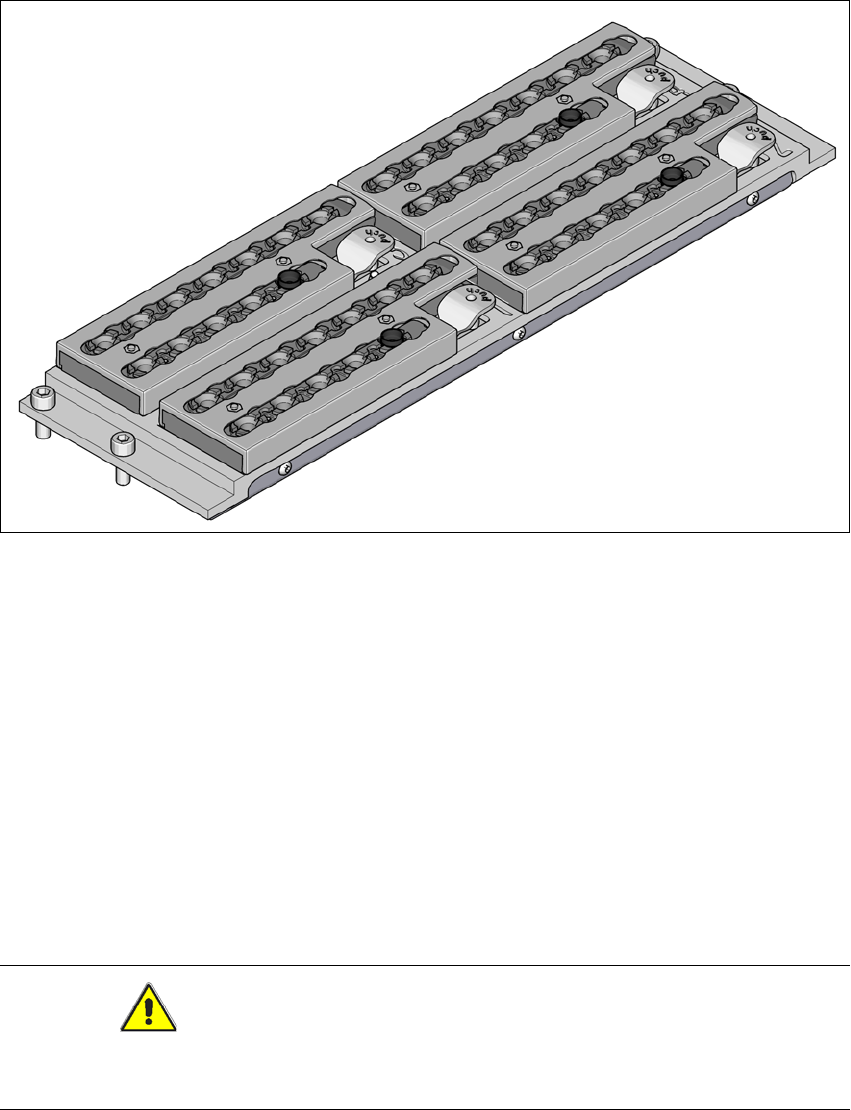

Abb. 6.1 - 17 Pipettenwechsler für den SIPLACE SpeedStar
6.1.4.1 Beschreibung
Dieser Pipettenwechsler nimmt 4 Magazine mit jeweils 12 Pipettengaragen auf.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält.
An der installierten Pipettenstation können Bauelemente von den Pipetten des SpeedStar abge-
blasen und die Pipetten abgezogen und abgeworfen werden.
VORSICHT
Das Magazin für den 12-Segment C&P Kopf darf nur zusammen mit dem 12-Segment C&P Kopf-
verwendet werden. 6
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
324
6.1.4.2 Technische Daten
6
6.1.4.3 Lage der Pipettenwechsler für den 12-Segment C&P Kopf am DX-Automaten
6

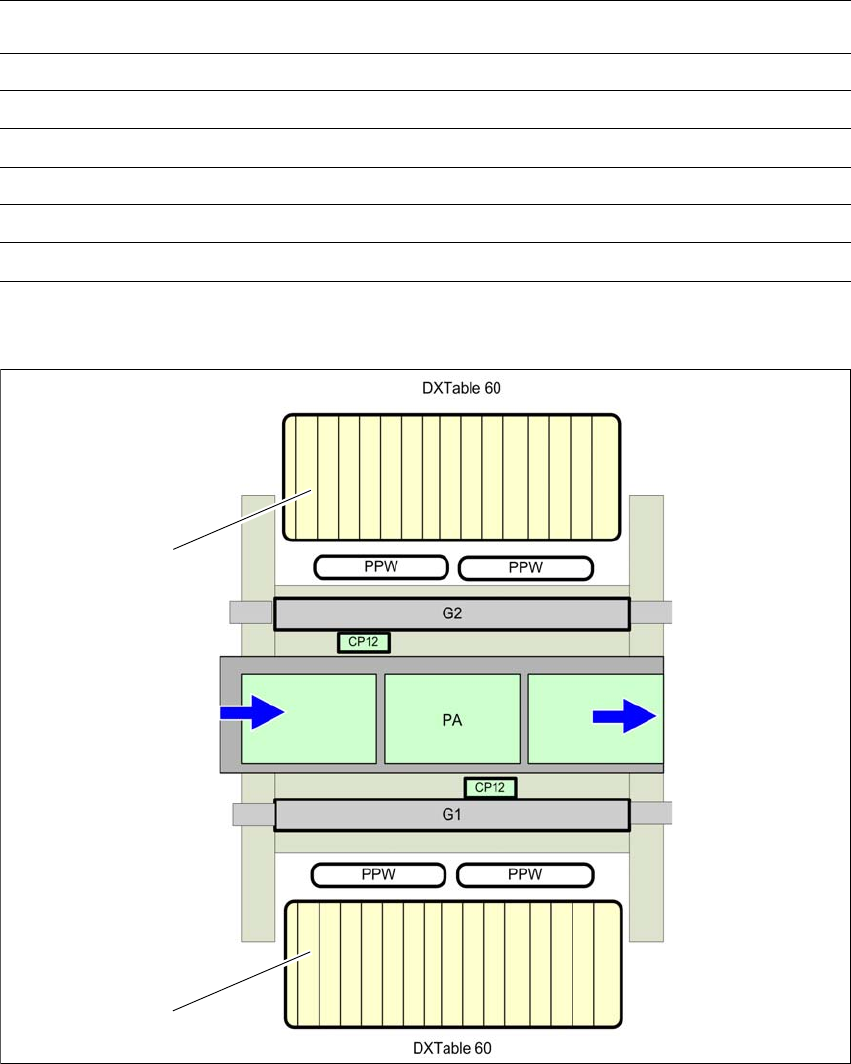

Abb. 6.1 - 18 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Beispiel DX2
6
Pipettenwechsler für den SIPLACE 12-Segment C&P Kopf
Abmessungen (Länge x Breite x Höhe) 314 mm x 94,5 mm x 68,6 mm
Anzahl der Pipettengaragen 48
Anzahl der Pipettenmagazine 4
Pipettentypen 3xxx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,45 MPa (4,5 bar)
(1) DX-Tische (PA) Bestückbereich
(PPW) Pipettenwechsler
(1)
(1)
