Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 2 Betriebssicherheit Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.10 Energiez ustand des Automaten nach Au sschalten des Hauptschalters 83 2.10 Energiezust and des Automaten…
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
2.9 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
82
2

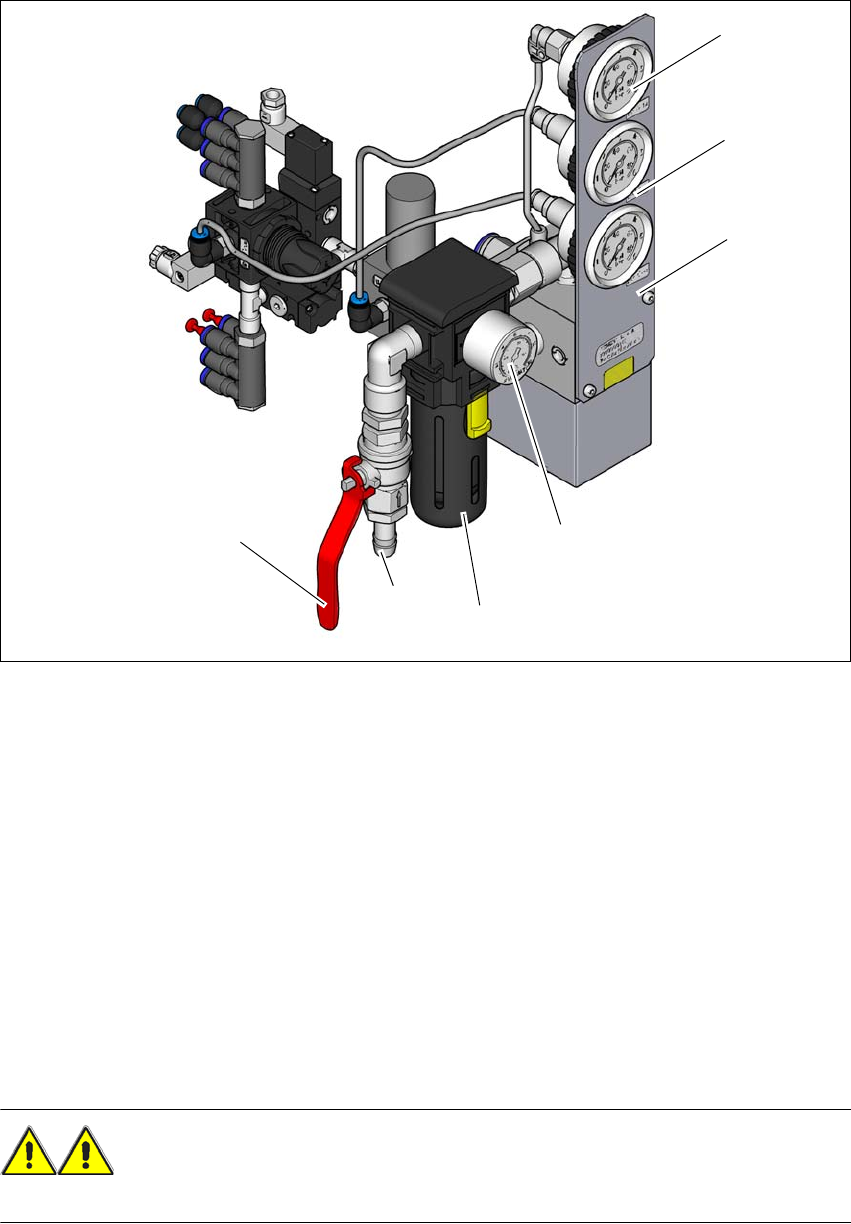

Abb. 2.9 - 1 Drucklufteinheit am Automaten
(1) Manometer für Versorgungsdruck der Portale 1 und 2
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Bulkcase Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 2
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.10 Energiezustand des Automaten nach Ausschalten des Hauptschalters
83
2.10 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2

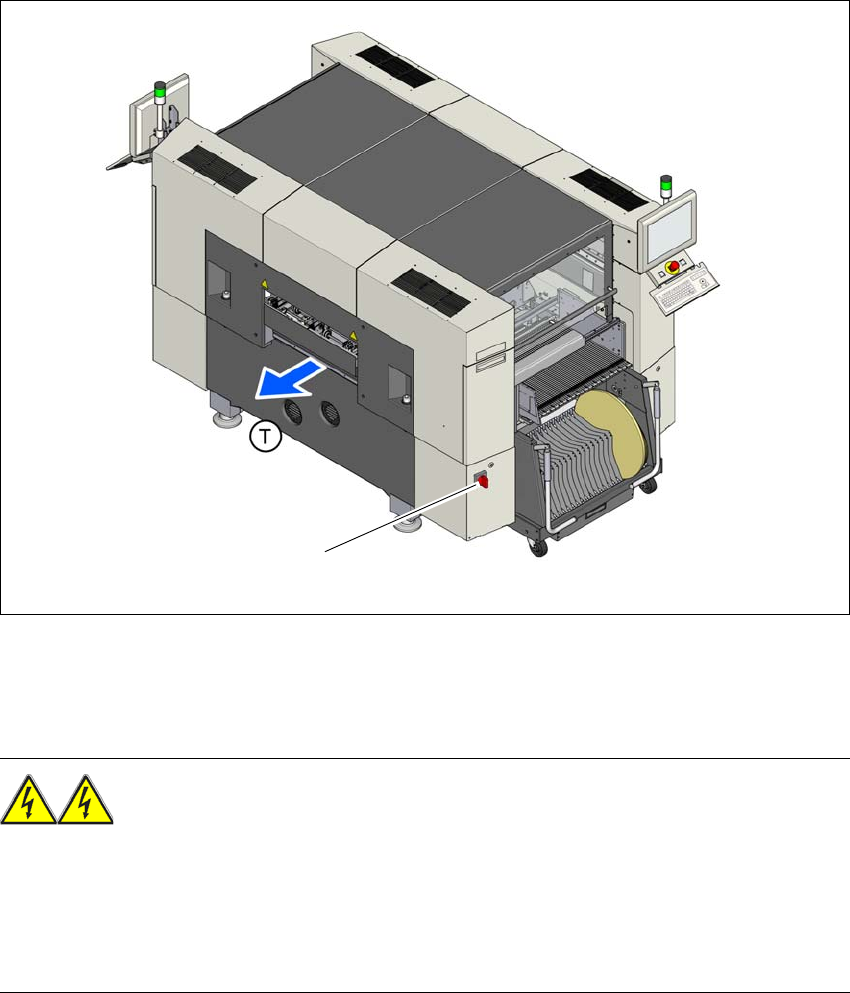

Abb. 2.10 - 1 Lage der Stromversorgung am Automaten (Beispiel SX1/SX2)
2
WARNUNG
Der Automat wird mit 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~, 3x400V~
bzw. 3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher le-
bensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Um-
gang mit diesem Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie
erheblichem Sachschaden führen. 2
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere EN
60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
(1) Hauptschalter
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
2.10 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
84
2.10.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Netzanschlussklemmen in der Trafo-Einheit L1, L2 und L3 des Hauptschalters Q1
– Servicesteckdose X98
– Sicherungsautomat F1 für die Servicesteckdose
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
2

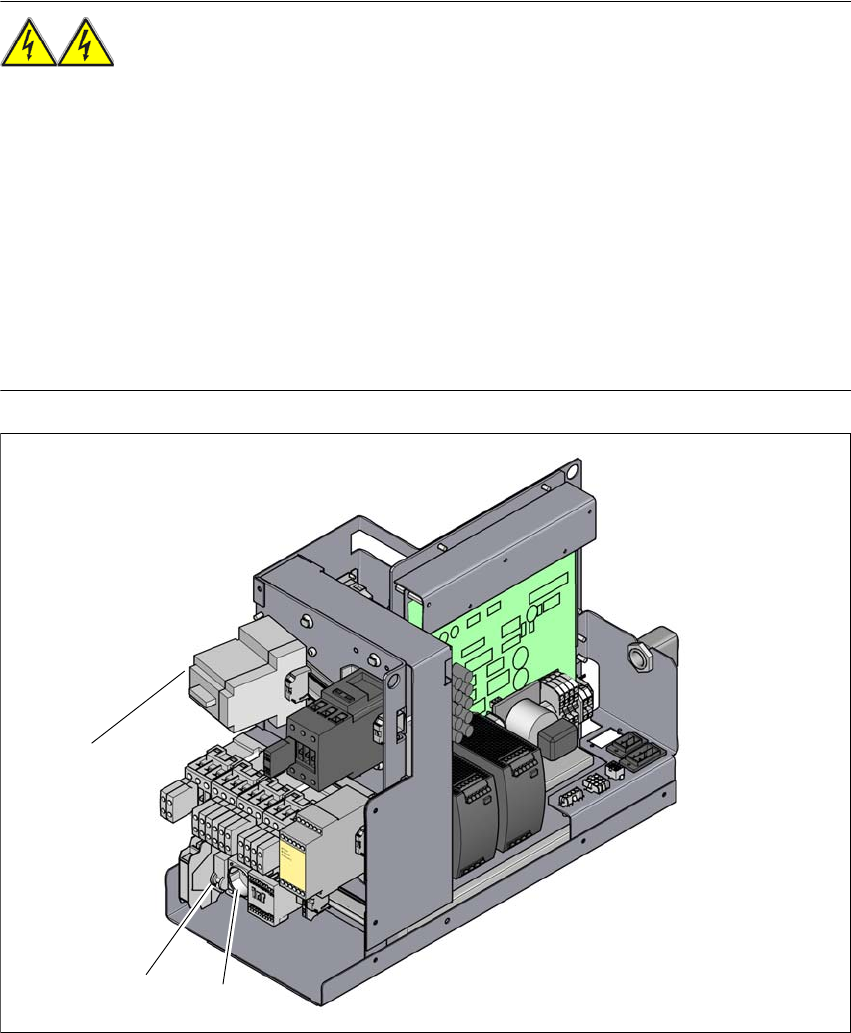

Abb. 2.10 - 2 Stromversorgungseinschub, Vorderseite
(1) Servicesteckdose (X98)
(2) Sicherung für Servicesteckdose (F1)
(3) Hauptschalter (Q1)
(3)
(1)
(2)
