3-7
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅰ > 노즐의 유형 및 적용 부품
작업 준비하기 Ⅰ

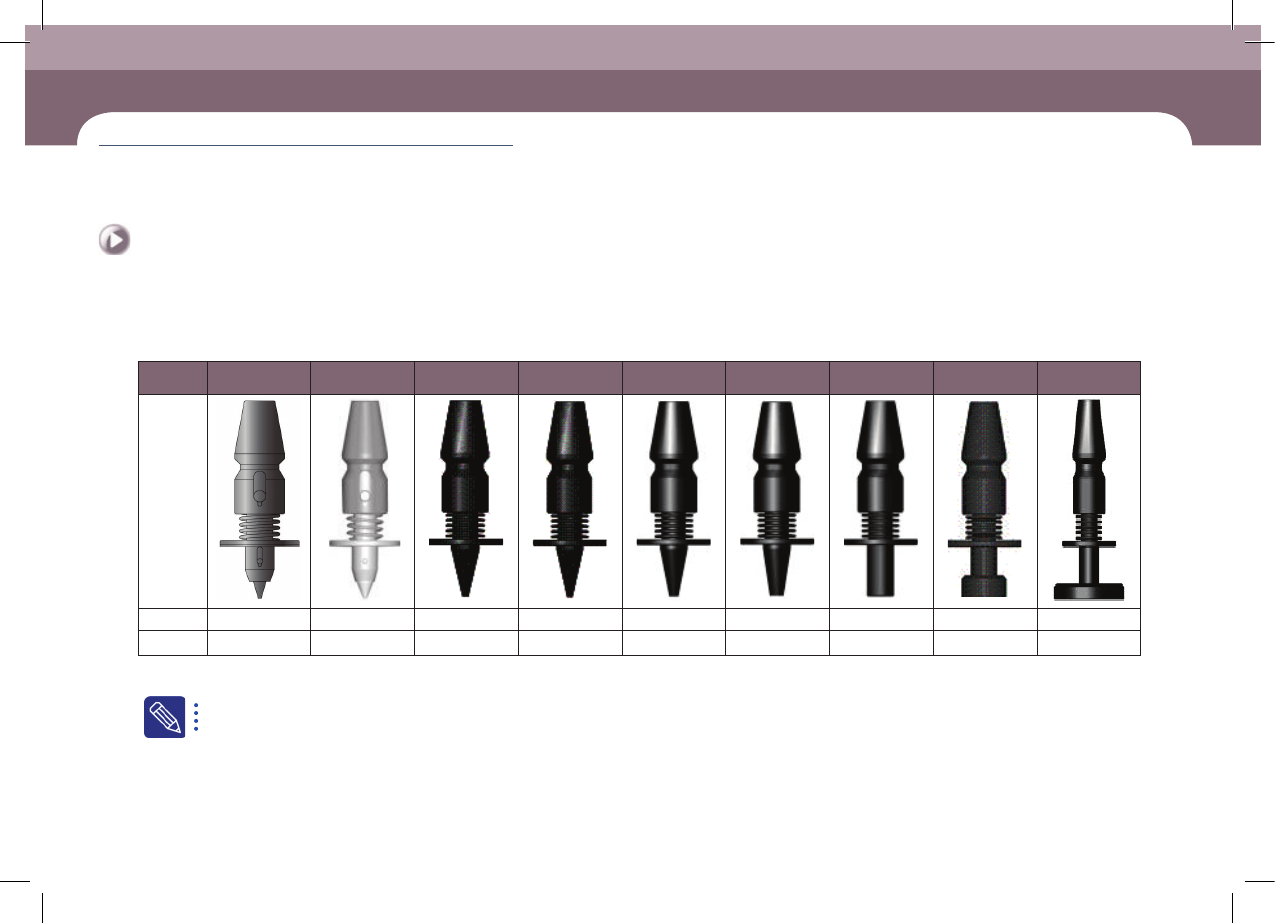

6. 노즐의 유형(S2)
노즐명 CN015 CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN110
외형
외경 Φ 0.38 Φ 0.5 Φ 0.6 Φ 0.75 Φ 1.2 Φ 2.2 Φ 3.6 Φ 6.0 Φ 12.7
내경 Φ 0.13 Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0 Φ 11.0
ㆍ 노즐은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하십시오.
위에 열거된 노즐들은 옵션으로 제공됩니다.
노즐의 상태의 점검과 청소 및 공급장치의 점검 방법에 대한 자세한 사항은 Maintenance 매뉴얼에서 “Chapter 2 일일점검”을 참조하십시오.
DECAN S2 Operation Handbook
3-8
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅰ > 노즐의 유형 및 적용 부품
작업 준비하기 Ⅰ
생산하기
7. 노즐 유형 별 적용 부품(S2)
노즐명 자재번호 최소부품폭 적용 부품
CN015
AM03-
013641A
0.15~0.4 03015 Chip 전용
CN020 J90551006A 0.2~0.50 0402 Chip 전용
CN030 J9055133C 0.3 ~ 1.5 0603 Chip 전용
CN040 J9055134C 0.5 ~ 1.25 1005 ~ 1608 Chip 전용
CN065 J9055136C 0.8 ~ 2.5 2012 ~ 3216, MELF, SOT23
CN220 J9055351A 4.0 ~ 7.0 Aluminum electrolytic capacitor (Medium),SOP, SOJ
CN220 J9055351A 4.0 ~ 7.0 Aluminum electrolytic capacitor (Medium),SOP, SOJ
CN400 J90551072A 7.0 ~ 10.0 SOP, TSOP, QFP, PLCC, SOJ, Connector(길이 14mm 이하)
CN110 J9055260B 20.0 ~ QFP (Large), PLCC (Large)
ㆍ 노즐은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하십시오.
DECAN S2 Operation Handbook
3-9
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅰ > 피더/노즐 설치 및 부품 주문
작업 준비하기 Ⅰ

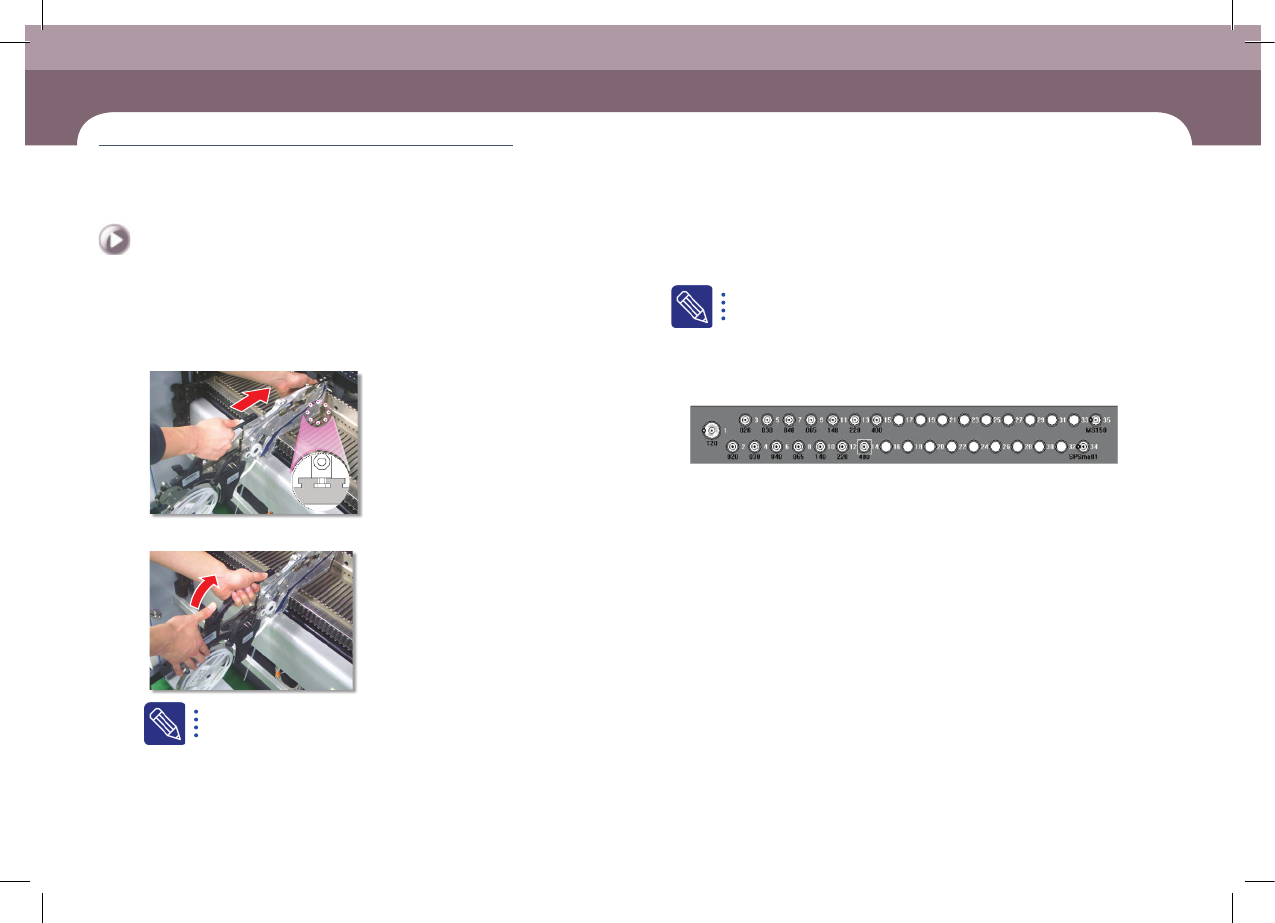

3. 피더/노즐 설치 및 부품 주문
1. 피더 배치 확인 및 피더 설치
Step 1.
해당 Slot에 피더 삽입하기
Step 2.
그립(Grip) 고정하기
피더 설치는 'PCB 편집' 메뉴의 '피더'에서 설정한 것과 같아야 하며, 피
더가 올바르게 장착되었는지 확인하는 방법은 다음과 같습니다.
ㆍ 수동: 작업자가 슬롯 번호와 부품 정보를 수기로 기록하여 확인
ㆍ 자동: IT Feeder System을 사용하는 경우
피더의 오삽이 발생되면, 피더의 LED가 적색으로 깜빡이고, MMI 화면
에 오류 메시지를 보여줍니다.
IT Feeder System 이용에 대한 자세한 사항은 해당 매뉴얼을 참조하십
시오.
2. 노즐 배치 확인 및 노즐 설치
ㆍ ANC 대화상자의 노즐 배치 형상을 참고하여 실제 ANC상의 노즐의 배치와
일치하는지 확인합니다.
ㆍ 만일 노즐 배치가 다르면 PCB상의 설정과 일치하도록 노즐을 배치하십시오.
3. 소진 예상 부품 확인
이전 단계인 '업무 확인' 단계에서 확인한 조만간 부품 소진이 예상되는 부품의
내역을 확인해서 주문 목록을 작성합니다.
4. 부품 주문
작성된 부품 주문 양식을 부품 공급실(자재실)에 제출하여 해당 부품을 주문합니다.
(이때, 주문한 내용의 확인서를 받아서 향후 부품을 전달 받을 때 확인용도로 사용함)
IT System이 적용된 업체의 경우에는 장비의 MMI 로 부터 부품 잔량 정보를
제공받아 부품 공급실에서 미리 부품을 준비할 수 있습니다.
5. 덤프 박스 확인
덤프 박스가 제대로 장착되어 있는지 확인합니다.
