DE CAN S2 Op era tion H and bo ok 3-11 제 3 장 본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다. 생산하기 Advanced Chip Shooter 작업 준비하 기 Ⅱ > PCB 파일 다운로 드 작업 준비하기 Ⅱ Step 3. 'Op en' 클릭 ㆍ 열기 대화상자를 엽니다. Step 4. PCB 파일 선 택 ㆍ 작업할 …
DECAN S2 Operation Handbook
3-10
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > PCB 파일 다운로드
작업 준비하기 Ⅱ
생산하기
1. PCB 파일 다운로드

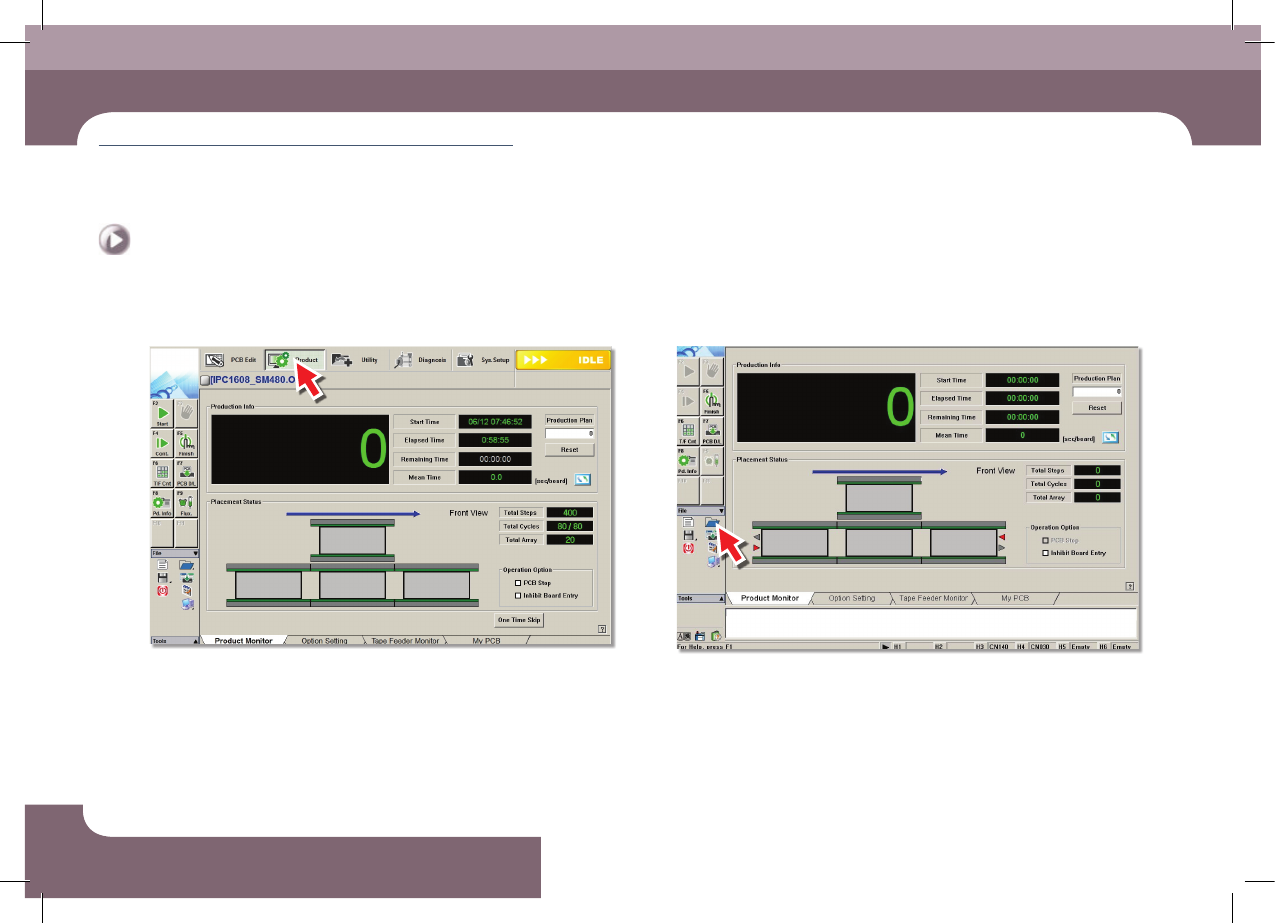

Step 1.
'Production' 메뉴 선택
ㆍ Product Monitor 화면을 보여줍니다.
Step 2.
'Open' 아이콘 클릭
ㆍ 아이콘을 클릭하면 하위메뉴가 나타납니다.
작업 준비하기 Ⅱ
DECAN S2 Operation Handbook
3-11
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > PCB 파일 다운로드
작업 준비하기 Ⅱ

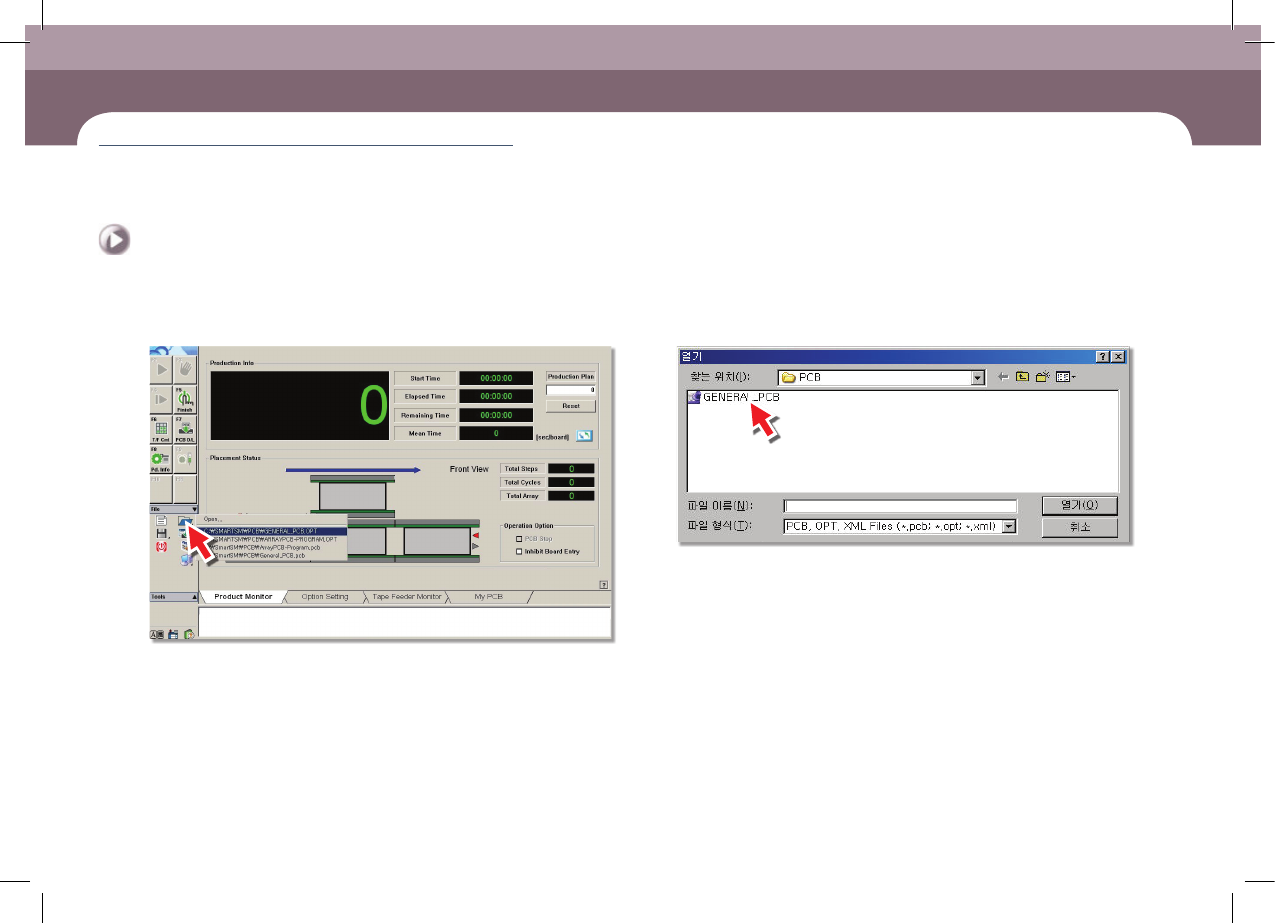

Step 3.
'Open' 클릭
ㆍ 열기 대화상자를 엽니다.
Step 4.
PCB 파일 선택
ㆍ 작업할 PCB 파일을 선택하여 PCB 파일을 다운로딩 합니다.
DECAN S2 Operation Handbook
3-12
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > PCB 파일 다운로드
작업 준비하기 Ⅱ
생산하기

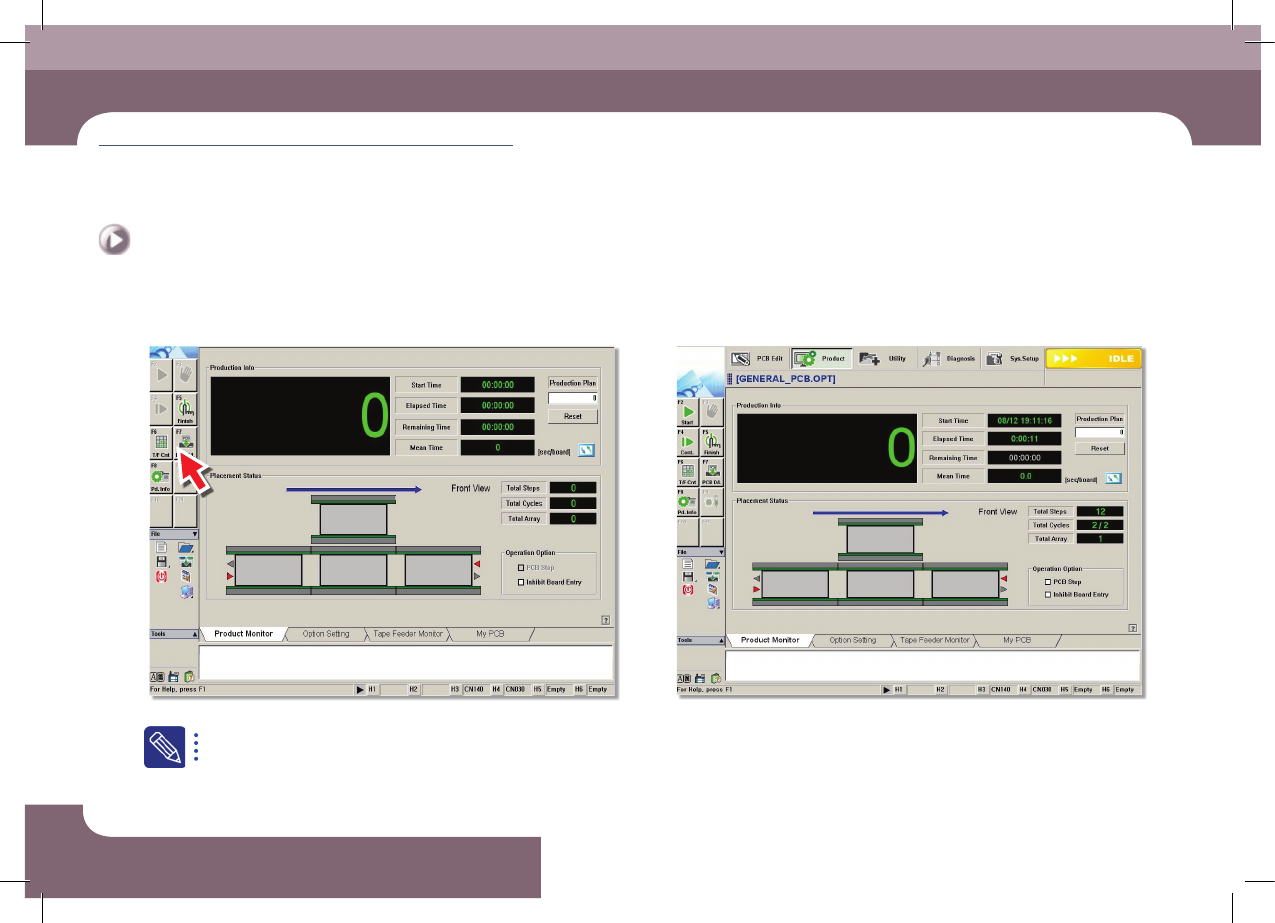

Step 5.
'PCB D/L' 선택
확장자가 .opt인 파일은 최적화가 완료된 파일입니다.
Step 6.
PCB 다운로드 완료
ㆍ PCB 파일 다운로드 완료 화면입니다.
