DECAN S2 Operation Handbook
3-16
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > Backup Pin 배치하기
작업 준비하기 Ⅱ
생산하기

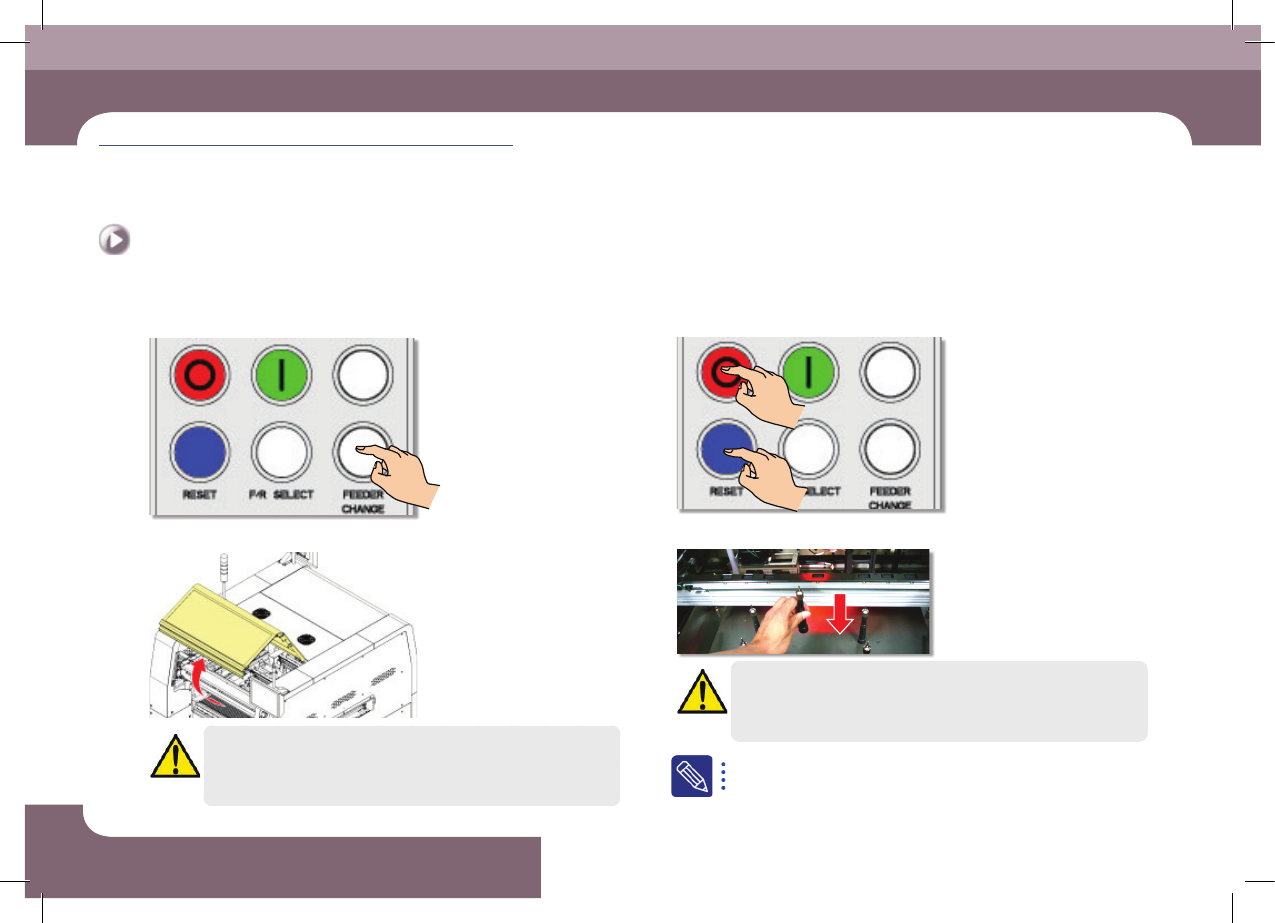

3. Backup Pin 배치하기
Step 1.
'FEEDER CHANGE' 버튼 누르기
Step 2.
전/후면 안전 Door 열기
위 험
Backup Pin을 제거하기 전에 반드시 EMG 스위치를 눌러서 서보 모터
의 전원을 끄고 작업하십시오.
Step 3.
'STOP', 'RESET' 버튼 누르기
Step 4.
PCB 기판 하부를 지지하도록 Backup Pin 설치
경 고
Backup Table을 상승시킨 상태에서 Backup Pin을 배치하십시오.
Backup Pin 배치에 대한 자세한 사항은 "Backup Pin 설정하기" (6-11
페이지)를 참조하십시오.
DECAN S2 Operation Handbook
3-17
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > Backup Pin 배치하기
작업 준비하기 Ⅱ

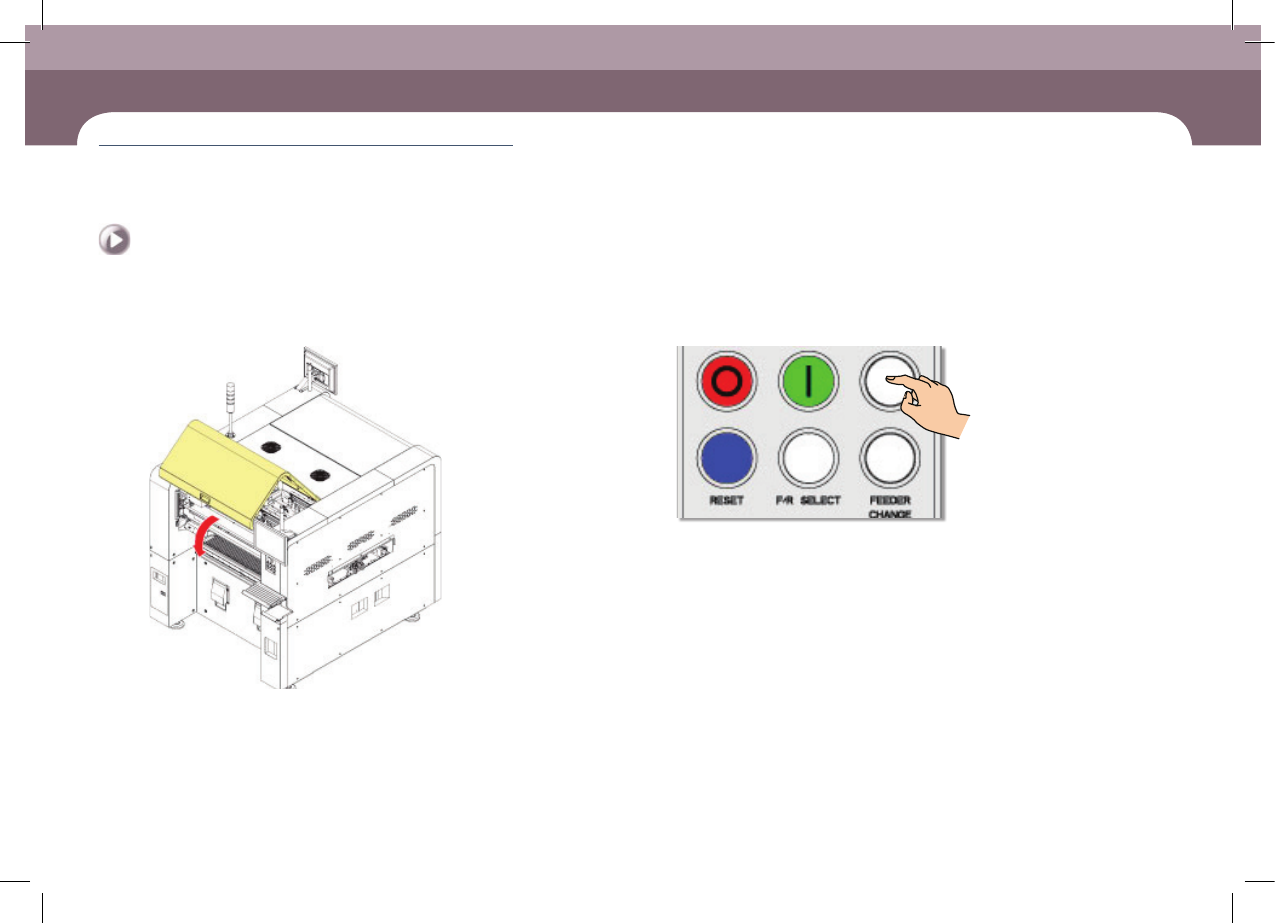

Step 5.
전/후면 안전 Door 닫기
Step 6.
'READY' 버튼 누르기
DECAN S2 Operation Handbook
3-18
제 3 장
본 Chapter에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
생산하기
Advanced Chip Shooter
작업 준비하기 Ⅱ > 위치 확인 및 티칭
작업 준비하기 Ⅱ
생산하기

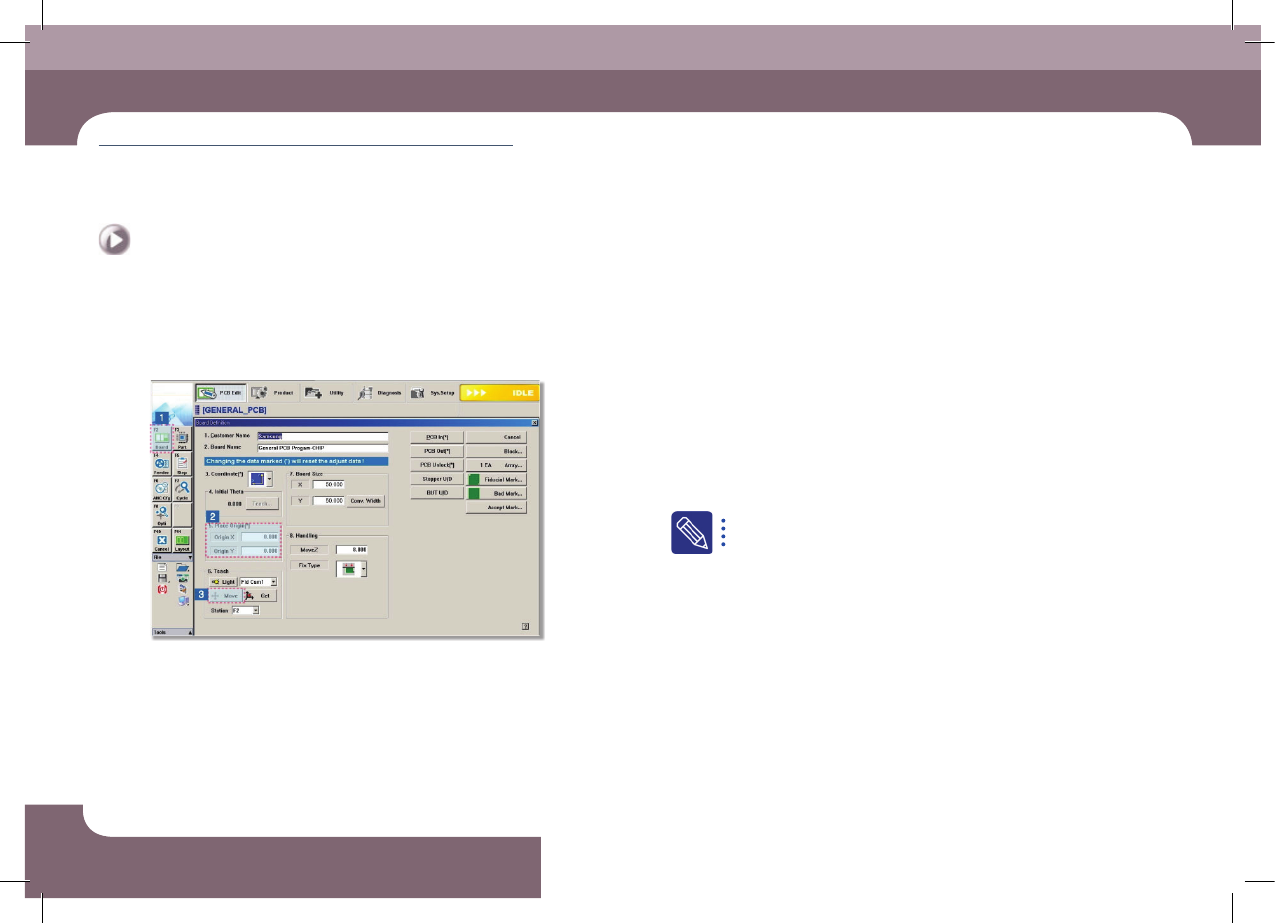

4. 위치 확인 및 티칭
1. PCB Origin 확인
Step 1.
현재 설정된 PCB Origin 확인
① 'PCB편집' 메뉴에서 '보드정의' 하위메뉴 선택
② <5. 장착 원점> 영역 선택
③ <이동> 버튼 선택
④ 현재 설정된 PCB의 장착 원점을 확인
Step 2.
PCB Origin 티칭
현재 설정된 장착 원점의 위치가 올바르지 않다면, 장착 원점을 다시 티칭하십시오.
자세한 사항은 Administrator's Guide에서 “6.1. 기본 설정 (Basic
Setup)”을 참조하십시오.
