기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-3
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
Feeder 점검하기 > Tape 장착 경로 (공압식)
Feeder 점검하기
3. Tape 장착 경로 (공압식)

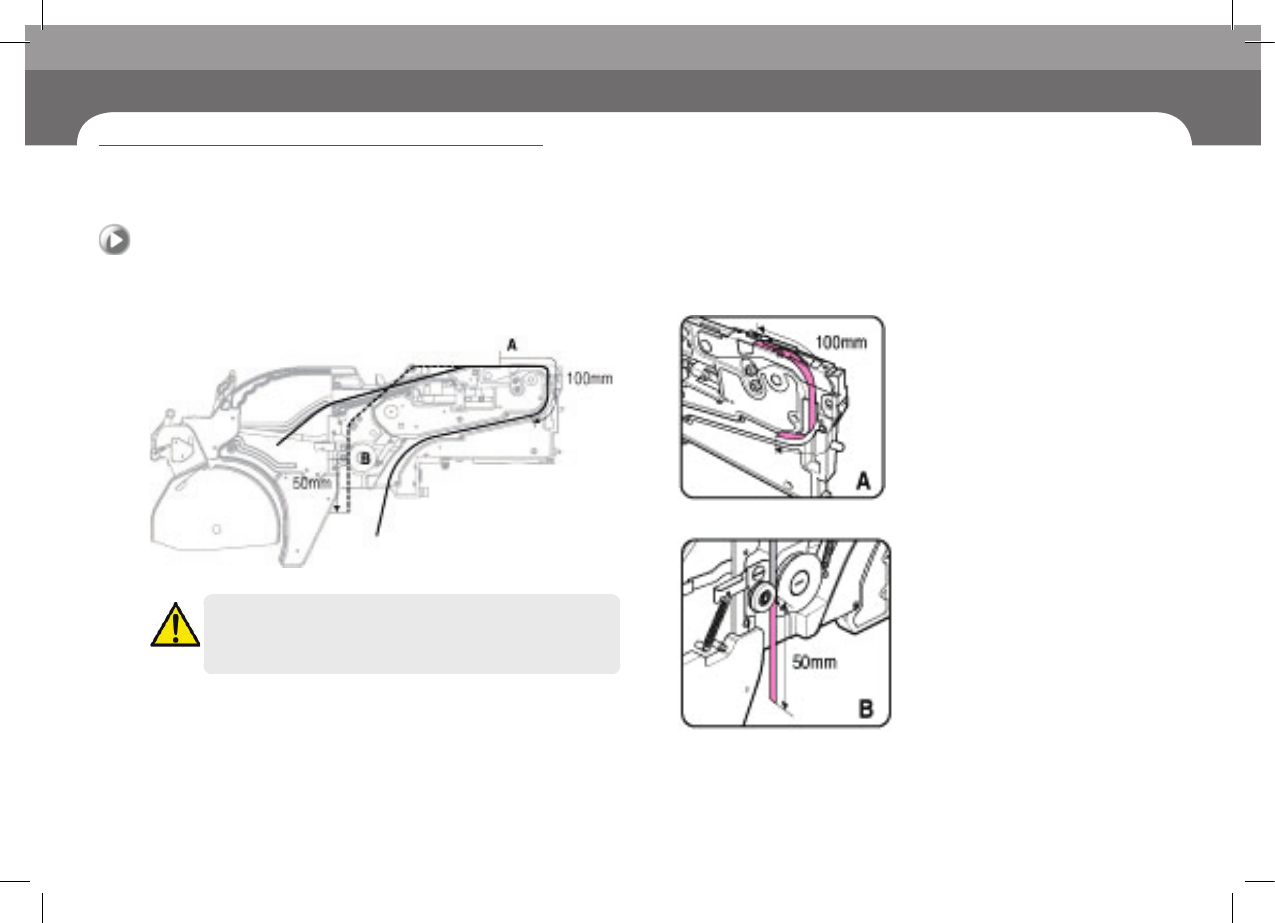

그림과 같이 테이프가 홈 A, B를 통과하도록 장착합니다.
주 의
부품 릴이 그림과 같이 설치되지 않을 경우 Index Error의 원인이 될
수 있습니다.
ㆍ 부품의 흡착위치로부터 테이프의 초기 길이는 100mm 이상
ㆍ 레인기어 중심으로부터 비닐의 초기 길이는 50mm 이상
기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-4
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
Feeder 점검하기 > Tape 장착 경로 (전동식)
Feeder 점검하기
기타 점검 및 소진부품의 교환
4. Tape 장착 경로 (전동식)
그림과 같이 테이프가 홈 A, B, C를 통과하도록 장착합니다.
주 의
전송테이프의 흡착점에서 테이프 전방 끝 부분까지의 길이가 짧을 경
우,
테이프 걸림 등의 문제가 발생할 수 있으니 그림D의 곡선부를 통과할
정도로 충분히 길게 하여 사용해 주십시오
기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-5
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
Feeder 점검하기 > Locker 잠금 상태 점검
Feeder 점검하기
5. Locker 잠금 상태 점검
점검 사항
ㆍ 부품 Reel을 피더에 설치후 반드시 Locker의 잠금 상태를 확인
주 의
Tape Guide와 Locker가 제대로 잠금이 않되어 있으면 장비 구동중
Head와 충돌의 우려가 있습니다.
6. Tape Guide 비닐 세팅 (전동식)
1. Feeder 상단 커버에 테이프 설치
ㆍ 정상 비닐 장착 상태
