기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-12
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
Backup Pin 설정하기 > Backup Pin 높이 설정
Backup Pin 설정하기
기타 점검 및 소진부품의 교환
2. Backup Pin 높이 설정
Master PCB를 컨베이어에 고정한 후, Backup Pin의 높이를
설정합니다. (Backup Pin 높이: 통상 132.3 mm)
Step 1.

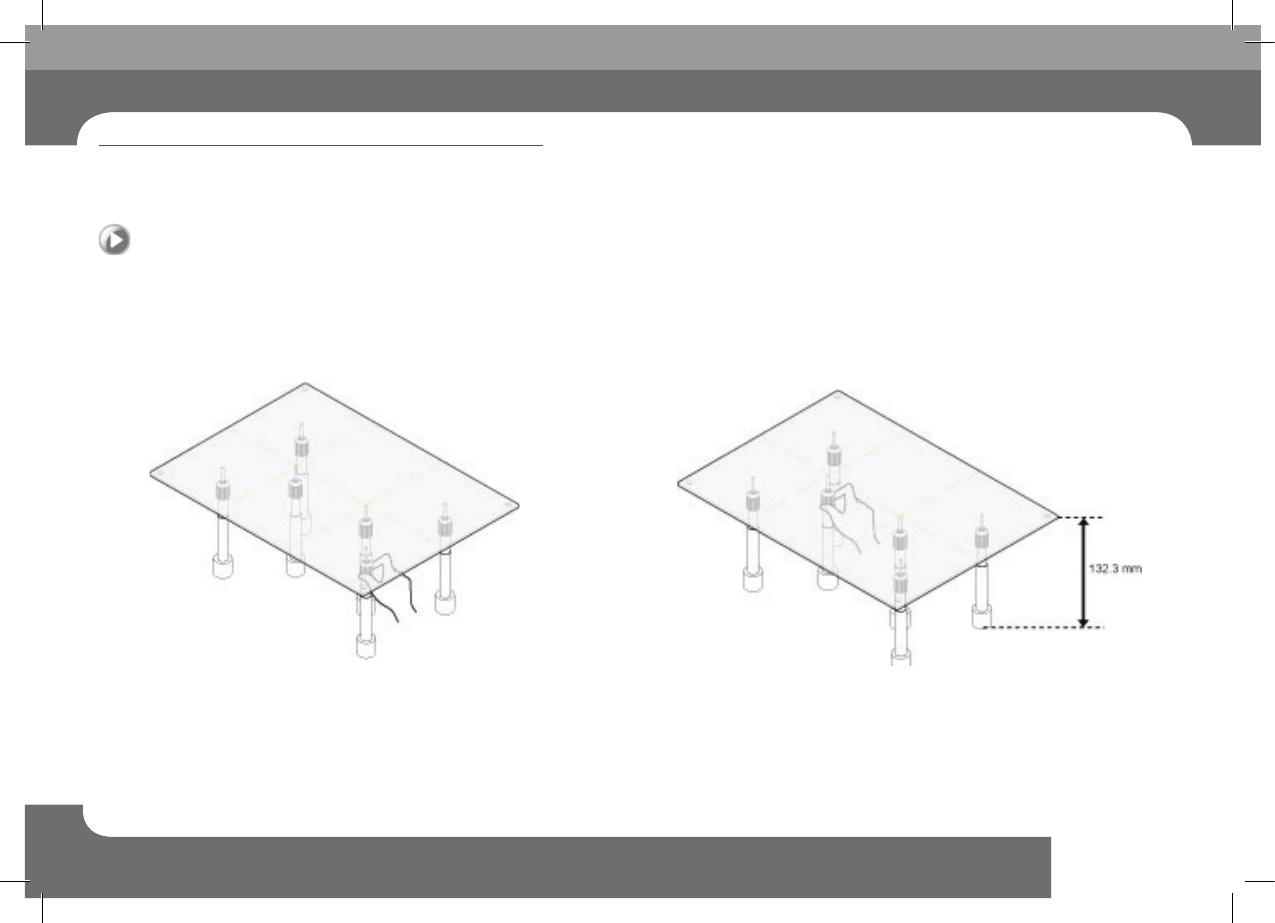

양쪽 Backup Pin의 높이 설정
PCB의 밑면과 Backup Pin이 맞닿도록 Backup Pin의 높이를 설정합니다.
Step 2.
중앙 Backup Pin의 높이 설정
양쪽 Side의 Backup Pin 높이를 기준으로 PCB 중앙 부분에 있는 Backup Pin의
높이를 설정합니다.
기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-13
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
Backup Pin 설정하기 > PCB의 평탄도 확인
Backup Pin 설정하기
3. PCB의 평탄도 확인
작업할 PCB를 컨베이어에 투입하여 고정한 후, 줄자를 이용하여
PCB의 평탄도를 측정합니다.
Step 1.

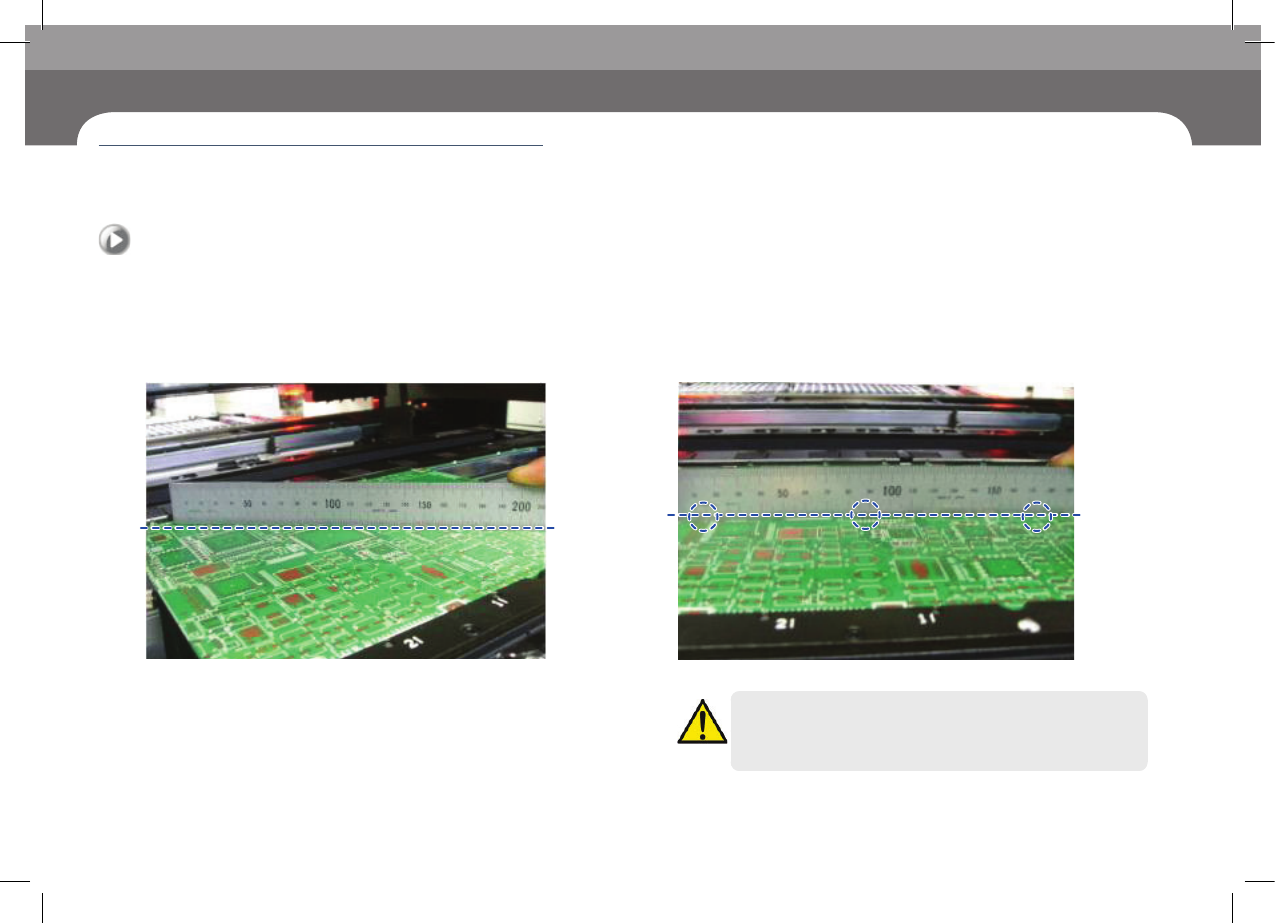

대각선 방향의 PCB 평탄도 확인
줄자를 이용하여 대각선 방향의 PCB의 평탄도를 확인합니다.
Step 2.
수평 방향에 대한 PCB 평탄도 확인
줄자를 이용하여 수평방향 3지점에 대한 PCB의 평탄도를 확인합니다.
주 의
PCB가 평탄하지 않을 경우, 실장 불량의 원인이 될 수 있습니다. PCB
가 평탄하지 않다면 Backup Pin 높이를 재 설정하십시오.
기타 점검 및 소진부품의 교환
제 6 장
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-14
본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.
소진된 부품의 교환 > 부품 릴 교환
소진된 부품의 교환
기타 점검 및 소진부품의 교환
1. 부품 릴 교환

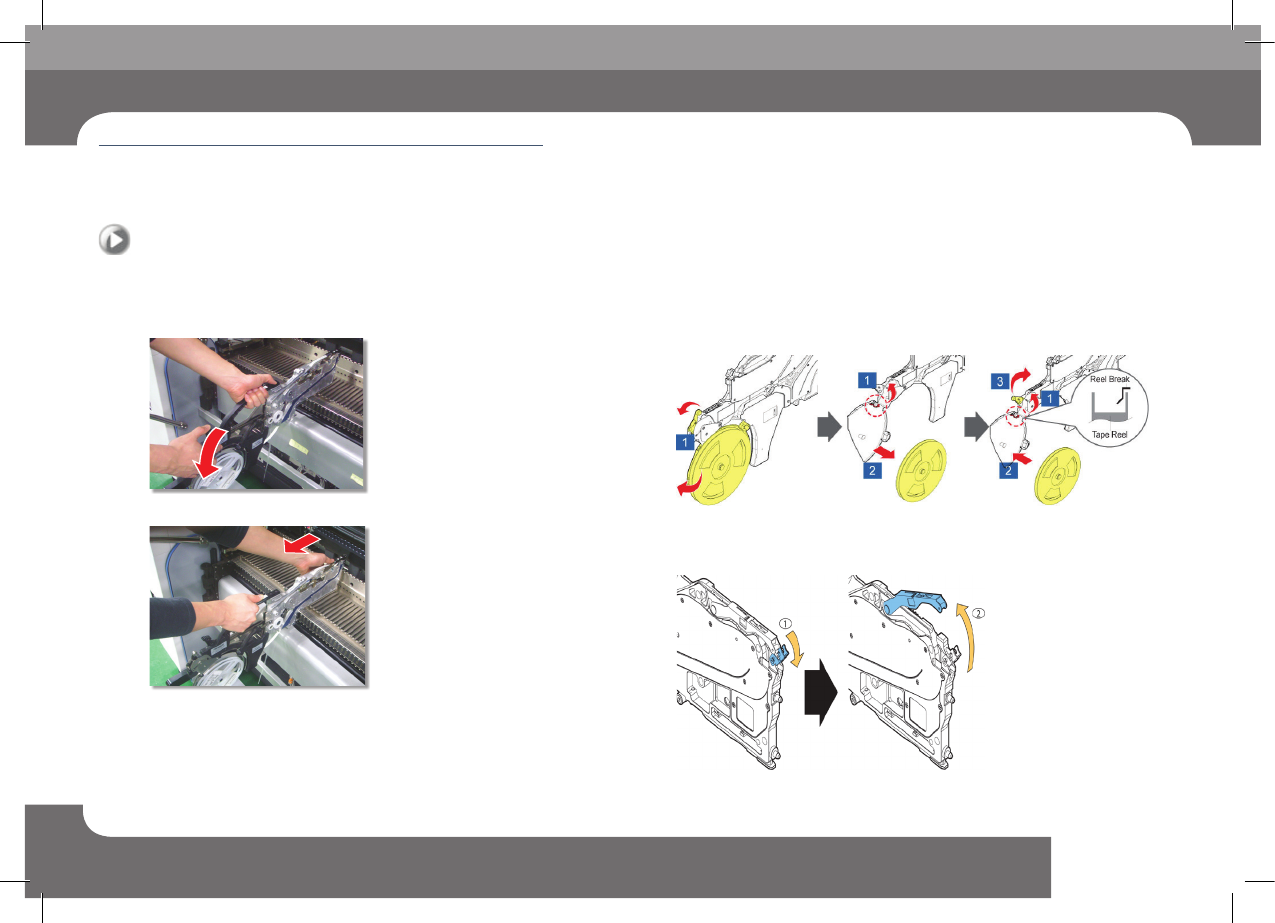

Step 1.
그립(Grip)을 뒤로 당김.
Step 2.
피더를 분리합니다.
Step 3.
부품 릴을 제거 후, 새 릴을 장착합니다.
(테이프를 감는 방향에 주의하여 릴 브레이크에 릴 고정)
Step 4.
아래의 그림을 참고하여 테이프 가이드를 개방합니다. (번호
순서대로 조작)
소진된 부품의 교환
