기타 점검 및 소진부품의 교환

제 6 장

Advanced Chip Shooter

DECAN S2 Operation Handbook

6-19

본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.

소진된 부품의 교환 > 스프라이싱 (Emboss Type)

소진된 부품의 교환

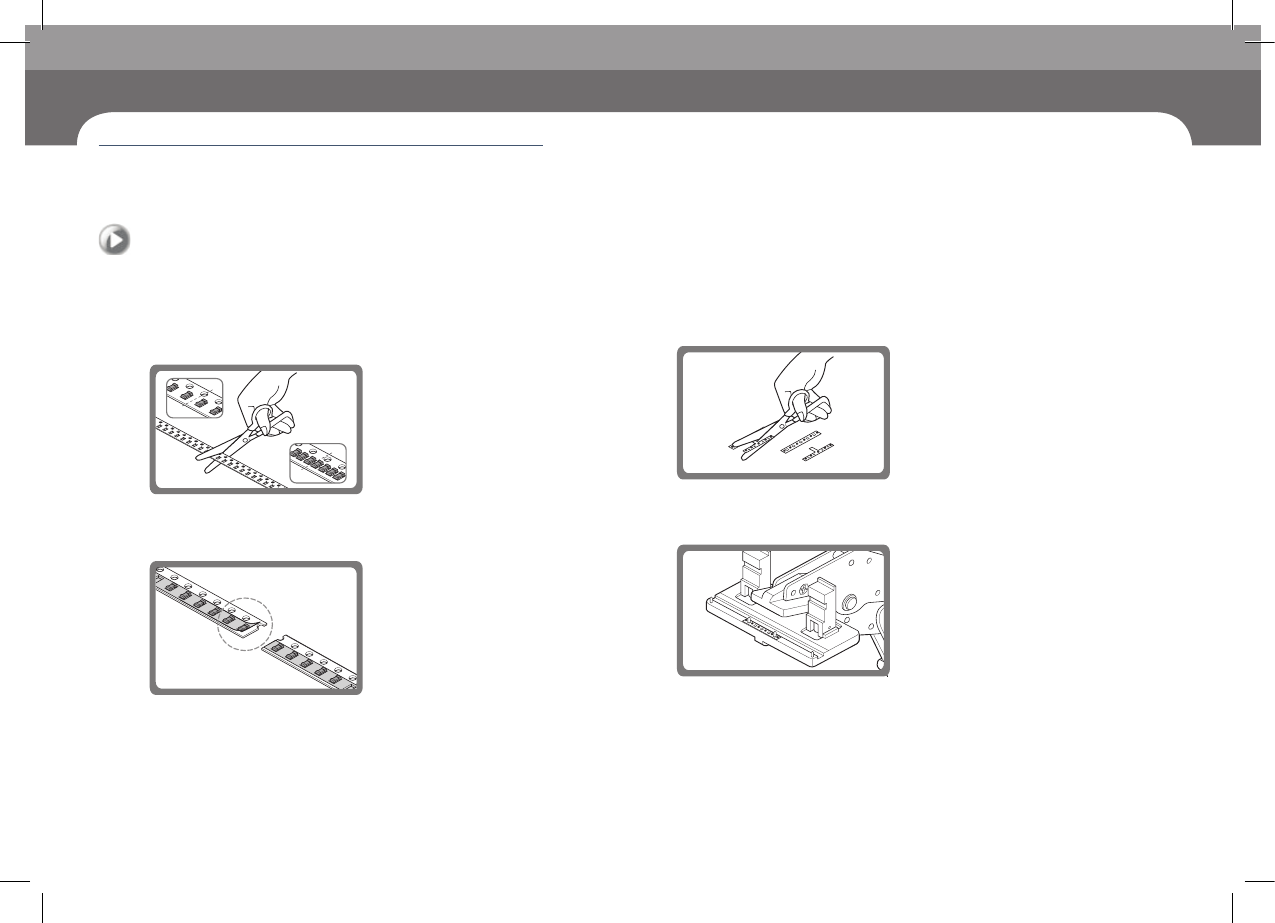

3. 스프라이싱 (Emboss Type)

Step 1.

사용 중인 Tape의 마지막 부분과 사용할 Tape의 시작 부분을

가위 를 이용하여 자릅니다.

4mm

2mm

Step 2.

사용한 Tape의 비닐 부분은 절단부위보다 조금 더 벗깁니다.

Step 3.

H형 Tip을 I형이 되도록 자릅니다.

Step 4.

절단된 Tip을 Burr가 위로 오도록 Tool에 끼웁니다.

기타 점검 및 소진부품의 교환

제 6 장

Advanced Chip Shooter

DECAN S2 Operation Handbook

6-20

본 Chapter에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아봅니다.

소진된 부품의 교환 > 스프라이싱 (Emboss Type)

소진된 부품의 교환

기타 점검 및 소진부품의 교환

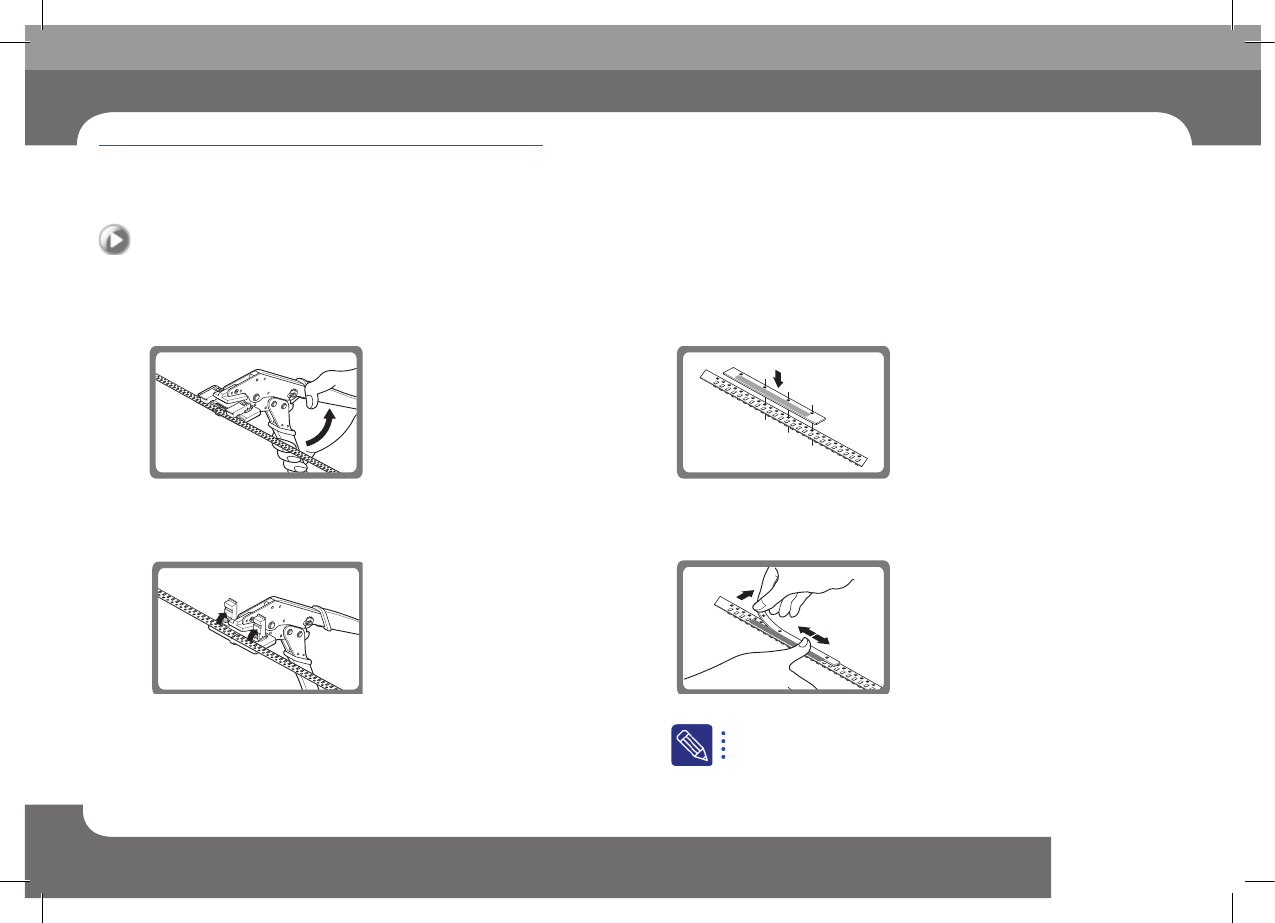

Step 5.

Tool의 손잡이를 조작하여 Tape를 연결합니다.

Step 6.

누름 장치를 올리고 Tool의 손잡이를 눌러서 편 다음 Tool에서

연결된 Tape를 떼어냅니다.

Step 7.

연결된 Tape의 비닐 커버에 비닐 연결 Tape를 올려놓습니다.

Step 8.

반대편 부분의 테이프 아래 접착 면을 떼어낸 후 잘 붙도록

문지릅니다.

자세한 사항은 구입한 스프라이싱 툴 세트의 매뉴얼을 참조하십시오.
