1.毎週または隔週
ここでは点検・清掃を中心に行います。
1.1 TypeA ノズルの清掃
ノズル先端にハンダが付着すると、ノズルを部品と誤認識してしまうことがあります。また、バフィング動作 ( ス
プリング動作 )の不良は吸着エラーの原因となります。これを防ぐために各ノズルの清掃を行ってください。
e
1
ノズルを取り外します。
非常停止ボタンを押して、ノズルを取り外してく
ださい。作業を安全に行うため、必ずマシンを非
常停止状態にしてください。
c
注意
ノズルステーションを装備したマシンは、必ずノズルをス
テーションに戻してください。
2
エアブローします。
ノズル内部をノズルの両サイドからエアガンで吹
いてください。
51300-F8-00
n
要点
汚れがひどい場合は、下記の Step3、4 を実行してください。
3
ノズル孔を清掃します。
ノズル孔にノズル清掃用ワイヤーを通して清掃し
てください。右図のように指に挟むか専用ハンド
ルを使ってワイヤーを固定してノズルを動かして
清掃します。
51301-F8-00
4
エアブローします。
ノズル清掃用ワイヤーを取り外して、ノズル内部
を Step2 と同様にエアガンで吹いてください。
51302-F8-00
5
バフィング部を清掃します。
バフィング部に IPA( イソプロピルアルコール ) ま
たはエタノールを塗布し、数回バフィング動作を
繰り返して清掃してください。清掃後は十分にエ
アブローして余分な IPA またはエタノールを除去
してください。
ノズル孔の清掃
Step 3
専用
ハンドル
ノズル ノズル清掃用ワイヤー
エアブロー
Step 4
ノズル
エアガン
エアブロー
Step 2
ノズル先端側を
差し込みブロー
エアチューブ(黒)
エアガン
(オプション)
エアチューブ(オレンジ)
エア供給部へ
ノズル取り付け側
からブロー
3-2
3
6
バフィング部に給油します。
バフィング部に精密ドライバーなどで少量 ( しみ
込む程度 ) のタービン油を塗布してください。
51303-F8-00
7
バフィング動作を確認します。
数回バフィング動作を繰り返して、タービン油を
なじませます。ホコリのでないウェスを使ってノ
ズル周りの余分な油分を拭き取ります。
51304-F8-00
8
余分な油分を除去します。
ノズル先端側から約 5 秒、ノズル取り付側から約
5 秒程度エアガンにてエアブローします。この作
業を 3 回程度繰り返してノズル内に残った余分な
タービン油を除去します。
n
要点
バフィング部には皮膜程度の油分があれば十分です。
9
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアブロー
を行い、ノズル内の残留油分の状態を確認してく
ださい。
n
要点
通常、Step8の作業を行えば油分は除去されるはずです。残っ
ている場合はもう一度エアブローしてください。
51362-F8-00
0
ノズルを元に戻します。
ノズルに油分が残っていないかもう一度確認して
からヘッドに戻してください。
バフィング部の給油
Step 6
ノズル 精密ドライバー(タービン油を少量)
バフィング部の確認
Step 7
ノズルバフィング部 (先端)
残留油分の確認
Step 9
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分が出なければ終了です。
油取り紙
3-3
3
1.2 TypeF ノズルの清掃
1.2.1 FNC ノズル ASSY の取り外し
1
FNC ヘッドにタイプ 202F ノズルを選
択します。
[ 装置 ] ー「ヘッド」タブ画面の [ ノズル変更 ] ボ
タンを押して、FNC ヘッド（ヘッド 2、4、6）に
「タイプ -202」ノズルを選択してください。
e
2
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
3
FNC ヘッド下側のシールインデックス
（KV8-M71RH-00X）を剥がします。
FNC ヘッドに組み付けられているストッパーブ
ロックの固定ネジのシールインデックスを剥がし
てください。（FNC ヘッド 2、4、6）
51305-F8-00
4
ストッパーブロックを取り外します。
1. プラスドライバー（No.1 または No.0）を使
用して、ストッパーブロックを固定している
ネジ 2 本を取り外します。
2. ストッパーブロックを指で横にスライドさせ
て外します。
51306-F8-00
51307-F8-00
c
注意
・ストッパーブロックを外すときは、スプラインシャフト
下部のツバを持ちながら固定ネジを緩めてください。そ
うしないと、スプラインベルトが歯飛びすることがあり
ます。
・ドライバービットの大きさがメーカーにより多少異なる
ことがあるため、ストッパーブロック固定ネジのサイズ
に合ったドライバーを使用してください。

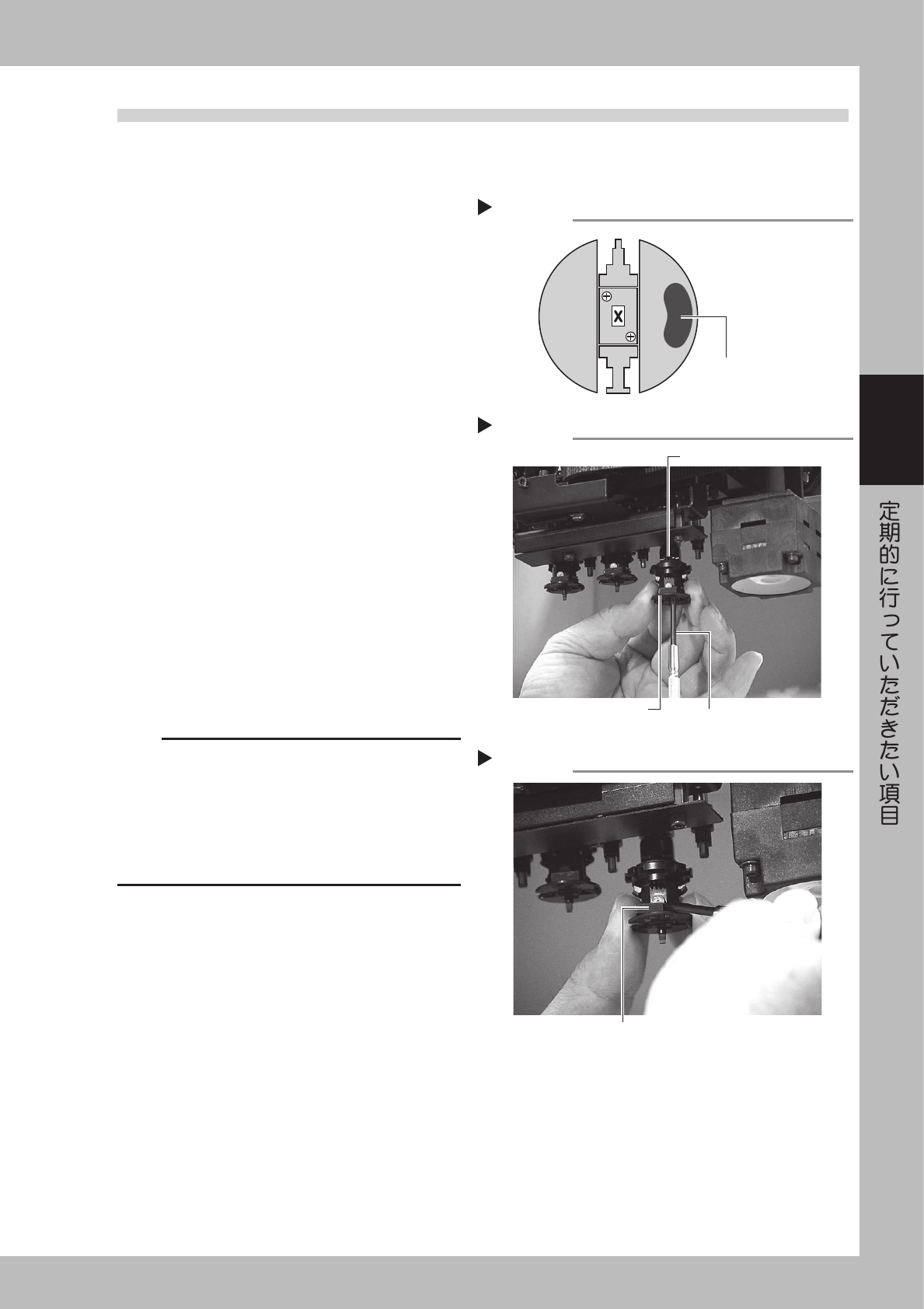

FNCヘッドを下から見た図
Step 3
ノズルインデックスシール
ストッパーブロックの取り外し
Step 4-1
プラスドライバー
このツバを持ち
ながらネジを緩める
ストッパーブロック
ストッパーブロックの取り外し
Step 4-2
ストッパーブロックを指でスライドさせて取り外す
