3-20 3 2 . 4 エ ア / ミ ス ト フ ィ ル タ ー の 点 検 ・ 清 掃 エ ア コ ン プ レ ッ サ ー 内 の オ イ ル 、 水 、 不 純 物 な ど が マ シ ン 内 に 入 り 込 ま な い よ う に 、 エ ア / ミ ス ト フ ィ ル タ ー が 使 用 さ れ て い ま す 。 こ れ ら の フ ィ ル タ ー の 点 検 ・ 清 掃 方 法 を 下 記 に 示 し ま す 。 （…
3-19
3
■ グリス一覧
リニアガイド
No. セクション 名称 種類 作業方法
1 X、Y、YT 軸 NSL リチューム系 グリスガン
2 W 軸 NSL リチューム系 手塗り
3-20
3
2.4 エア / ミストフィルターの点検・清掃
エアコンプレッサー内のオイル、水、不純物などがマシン内に入り込まないように、エア / ミストフィルター
が使用されています。これらのフィルターの点検・清掃方法を下記に示します。（エアカプラーに近い方がエア
フィルター、遠い方がミストフィルターです。）
■フィルターカップの清掃
1
カップ内をチェックします。
カップ内にオイルまたは水が入っているか確認し
てください。汚れている場合は、以下の手順に従っ
て清掃してください。
参考
カップ下端のドレインコックは、オートドレインタイプで
す。カップ内に油や水が溜まると自動的に排出しますので、
ホースなどを取り付けておくことをお勧めします。
2
エアカプラーを外します。
c
注意
オイル、水、不純物などが飛散しないように注意してくだ
さい。
3
カップを取り外します。
カップの赤いボタンを押しながら IN 側にいっぱ
いまで回し、下に引き抜いてください。
51330-F8-00
c
注意
エアフィルター本体とカップの間にエア漏れ防止 O リング
が入っていますので、なくさない様に注意してください。
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
51331-F8-00
5
カップを取り付けます。
1. エア漏れ防止 O リングをカップの上にのせ、
かみ込まないように注意しながらカップの赤
いボタンを IN 側に合わせ、カップを上に押し
上げます。
2. カチンと音がするまでカップを LOCK 側に回
してください。
n
要点
引き続きフィルターの清掃を行う場合は、カップを取り外
したまま次項「フィルターの清掃」に移ってください。
6
エアカプラーを取付けます。
エアカプラーを接続して、エア漏れがないことを
確認してください。

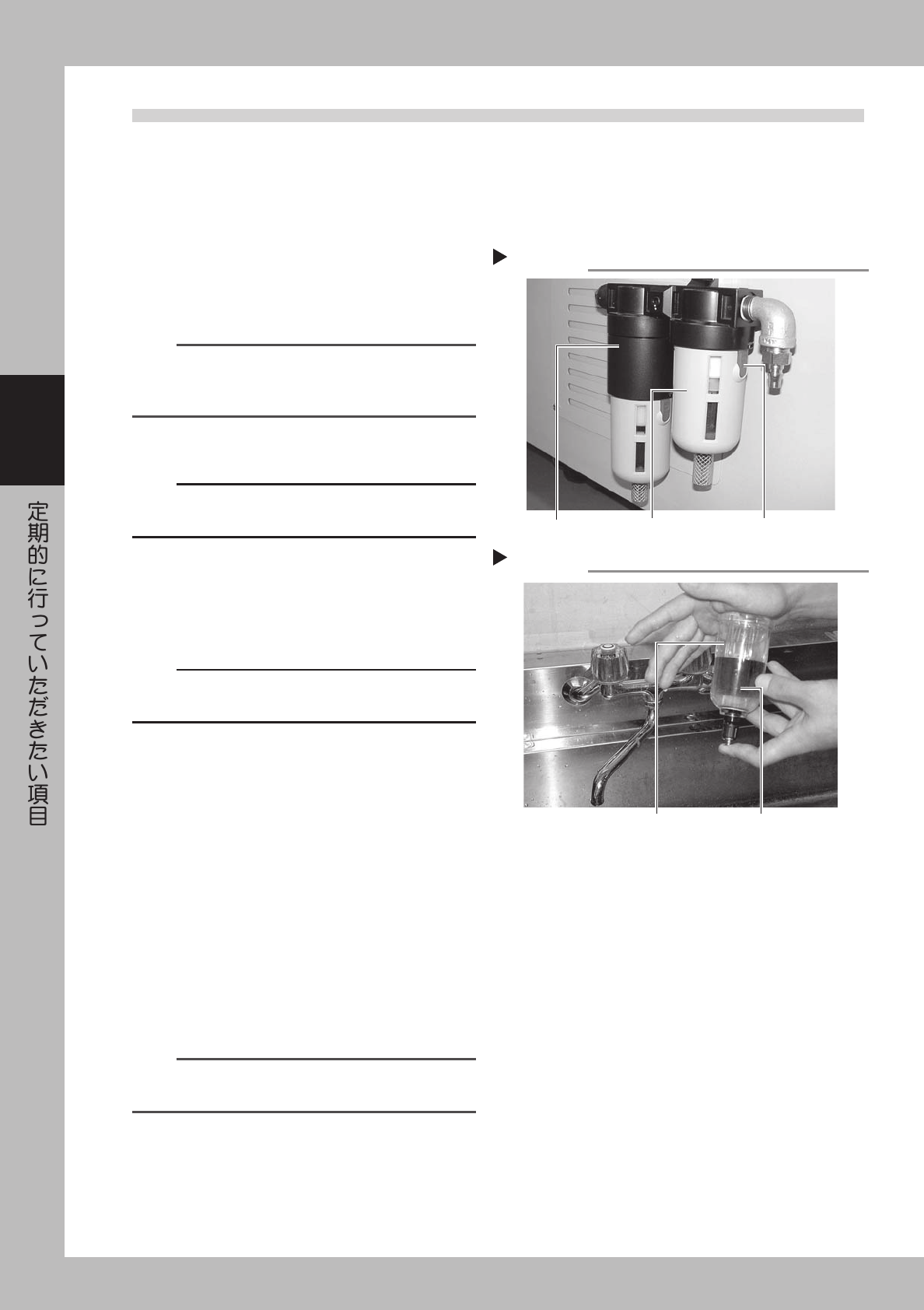

カップ取り外し
Step 3
フィルターカップ
エアフィルター本体
赤いボタン
カップの洗浄
Step 4
フィルターカップ
水で薄めた中性洗剤
3-21
3
■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
51332-F8-00
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
51333-F8-00
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。

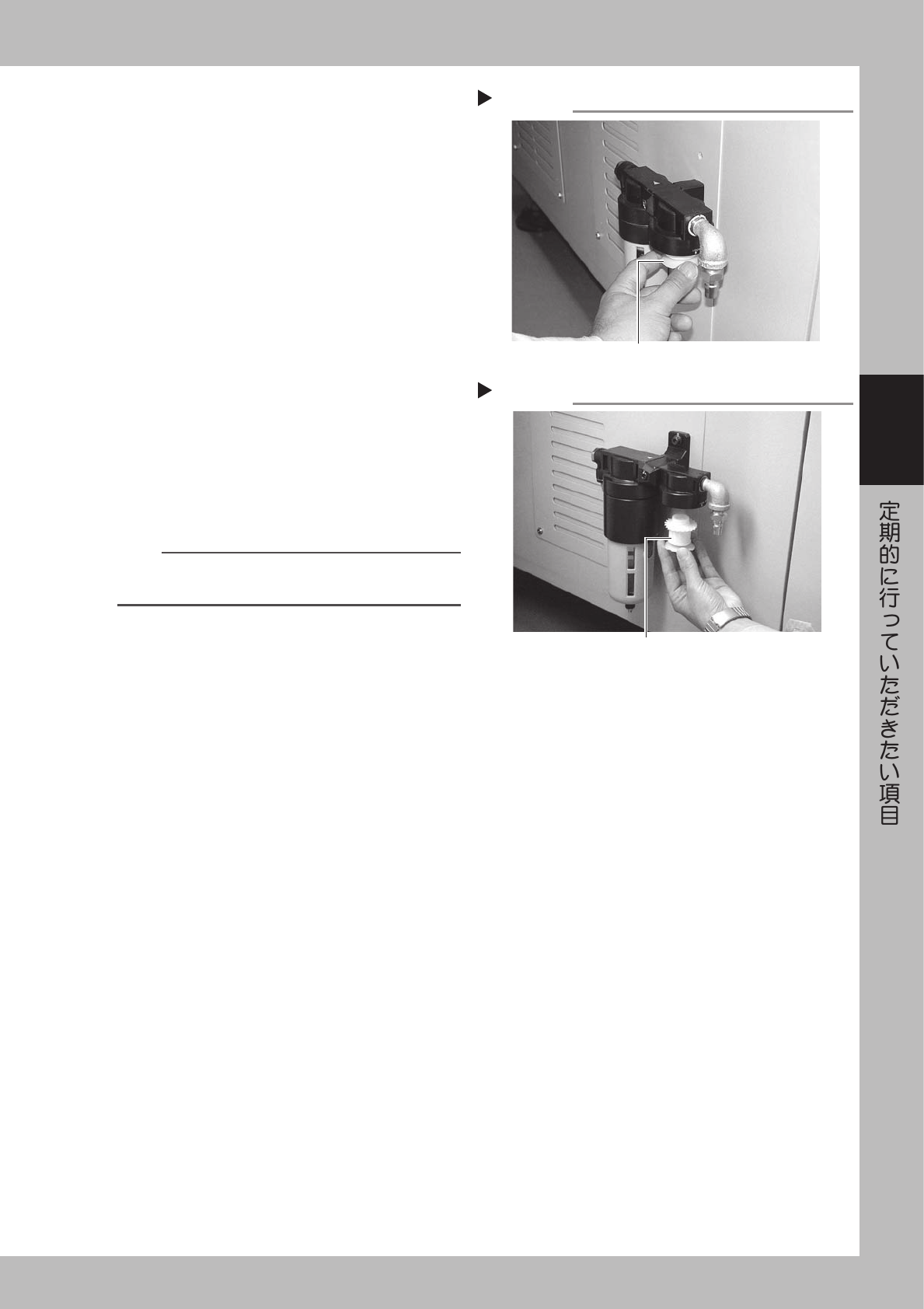

エアフィルターの取り外し
Step 2
ここをねじって取り外す
エアフィルターの取り付け
Step 4
フィルター
