3-24 3 3 . 2 ス プ ラ イ ン シ ャ フ ト の 清 掃 供 給 エ ア の 状 態 や 稼 働 時 間 に も よ り ま す が 、 ス プ ラ イ ン シ ャ フ ト の エ ア 経 路 内 に 異 物 が 付 着 し た り 、 汚 れ な ど が 付 着 し て 吸 装 着 エ ラ ー 発 生 の 原 因 と な る 場 合 が あ り ま す 。 通 常 6 ヶ 月 程 度 で ス プ ラ イ ン シ ャ…
3-23
3
3.6 ヶ月または 1 年

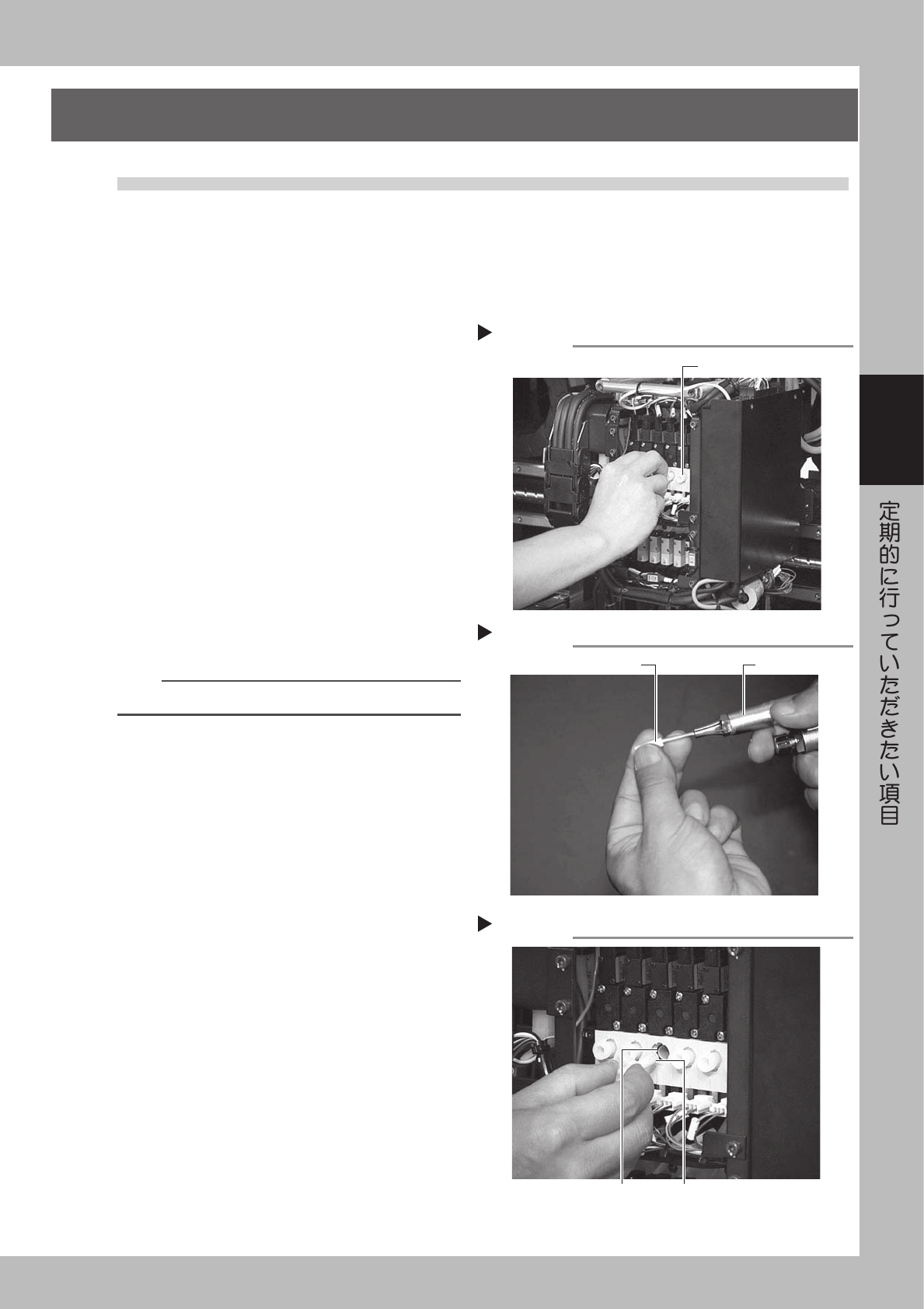

3.1 エジェクターフィルターの清掃・交換
供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
フィルターキャップを取り外します。
ヘッドのキャップは手で回して取り外してくださ
い。
51335-F8-00
3
フィルターを清掃します。
ピンセットなどでフィルターを取り出し、フィル
ターの汚れ具合が少量であれば、エアガンで清掃
して元に戻してください。
51336-F8-00
4
汚れがひどければ、フィルターを交換
します。
汚れがひどい、または変色している場合にはエア
フィルターを新しいものに交換します。
n
要点
稼働時間にもよりますが、交換の目安は半年に１回です。
5
フィルターキャップを取り付けます。
フィルターキャップにエアフィルターをはめて
ヘッドに取り付けてください。このとき、キャッ
プ部の O リングをヘッド側に取り付けておいてく
ださい。
51337-F8-00
フィルターキャップを取り外す
Step 2
フィルターキャップ
フィルターを清掃します
Step 3
エアガン フィルター
フィルターを取り付ける
Step 5
キャップにはめたフィルター
Oリング
3-24
3
3.2 スプラインシャフトの清掃
供給エアの状態や稼働時間にもよりますが、スプラインシャフトのエア経路内に異物が付着したり、汚れなど
が付着して吸装着エラー発生の原因となる場合があります。通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 ノズルの取り外し
1
標準ヘッドのノズルを取り外します。
F タイプマシンの標準ヘッド ( ヘッド 1、3、5) に
取り付けられているノズルを手で外します。S タ
イプマシンの場合は、標準ヘッド 1 〜 6 すべての
ノズルを手で取り外してください。
51338-F8-00
2
FNC ノズル ASSY を取り外します。
前述の「1.2.1FNC ノズル ASSY の取り外し」を
参照して FNC ノズル ASSY を全て取り外してく
ださい。
3.2.2 スプラインの洗浄
1
メンテナンス用ボルトを外します。
ヘッドのブローバルブ裏側に、スプラインシャフ
トのクリーニング穴を栓しているボルト (6 本 ) が
あります。六角レンチ（5) を使用して、ヘッド 1
〜 6 までのボルトを全て取り外してください。
51339-F8-00
2
クリーニングツール (KV8-M8860-00X)
を用意します。
1. クリーニングツールの容器に IPA( イソプロピ
ルアルコール ) を入れます。（他の溶剤は厳禁 )
2. クリーニングツールのノズルストッパーを、
110 〜 150mm の間にスライドさせます。
3. 洗浄するヘッドの下に、受け皿 ( 紙コップなど )
を置きます。(Step3 で IPA を注入したとき下
に流れ出るため )
51340-F8-00
ノズルを取り外す
Step 1
標準ノズルは手で取り外す
メンテナンス用ボルトを取り外す
Step 1
メンテナンス用ボルト
六角レンチ (5)
ストッパーの設定
Step 2
ストッパー
ノズル
110∼150mm
3-25
3
3
スプラインの洗浄をします。
1. スプラインシャフトのクリーニング穴にク
リーニングツールのノズルをストッパーが当
たる位置まで入れます。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
51341-F8-00
4
標準スプラインのエア経路をブローし
ます。
F タイプのヘッド 1、3、5 や S タイプの全ヘッド
は、次のように IPA とエアブローできれいにして
ください。
1. φ 4 のエアチューブ ( 長さ 200mm) をジョイ
ント ($US4) を使用してエアガン (KU4-
M8590-00X) に接続します。
2. エアガンに接続したエアチューブをクリーニ
ング穴に上から入れ、内部に残っている IPA
が飛散しないようにスプラインシャフトの先
端部にウエスを当てて、エアブローします。
3. Step3 の作業を繰り返してスプライン内を
IPA で洗浄し、再びエアブローします。
4. 次に、エアガンに接続したエアチューブをノ
ズルホルダーの先端部にはめ込み、クリーニ
ング穴の上にウエスを軽く当てて、エアブロー
します。
5. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
51342-F8-00
51343-F8-00
スプラインシャフトの洗浄
Step 3
クリーニングツール
スプラインシャフトのエアブロー
Step 4-2
エアガン F4エアチューブ
下からのエアブロー
Step 4-4
クリーニング穴の上にウエスを当てる
エアチューブをノズルホルダーの
先端にはめてエアブローする
