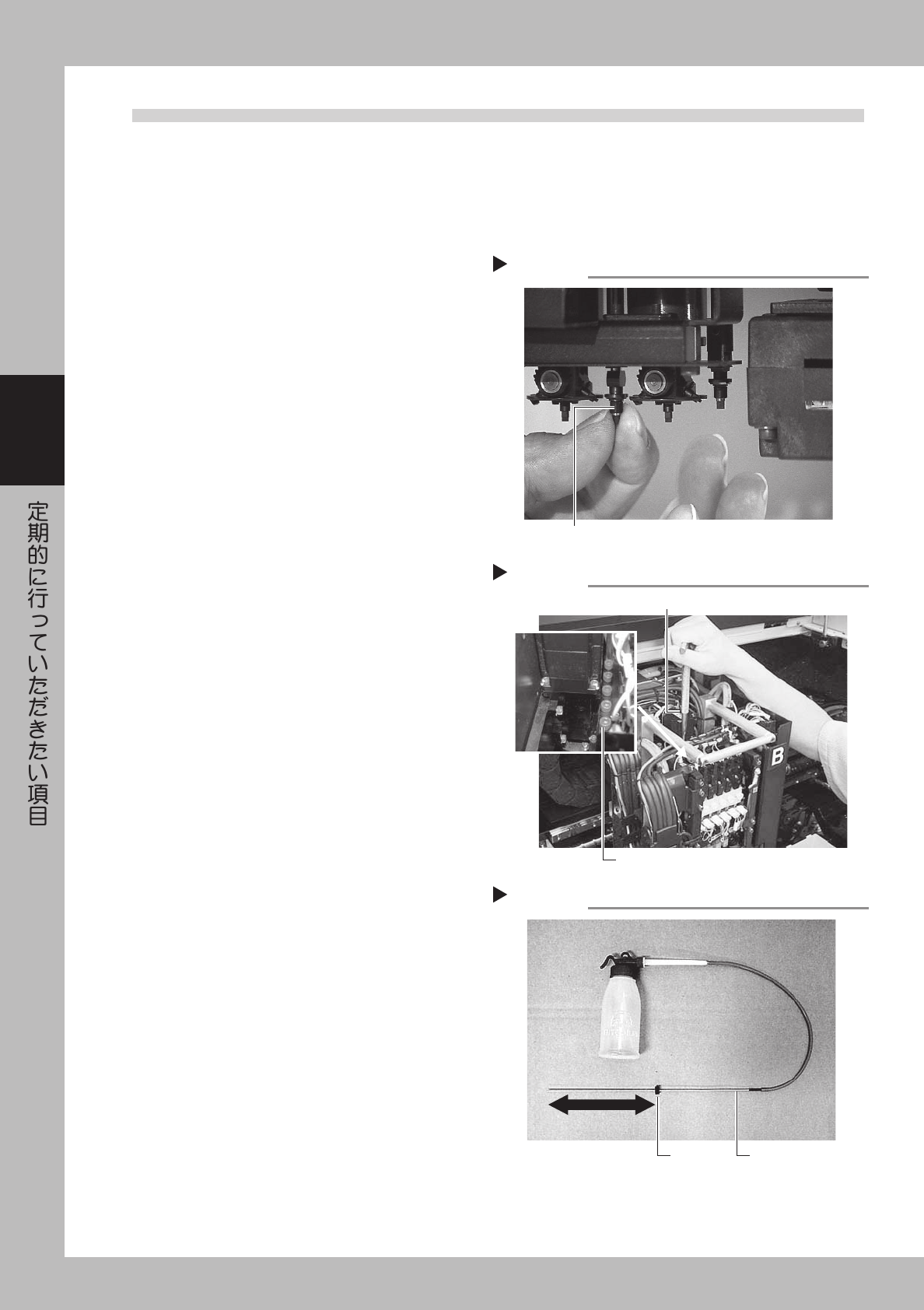

3-24
3
3.2 スプラインシャフトの清掃
供給エアの状態や稼働時間にもよりますが、スプラインシャフトのエア経路内に異物が付着したり、汚れなど
が付着して吸装着エラー発生の原因となる場合があります。通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 ノズルの取り外し
1
標準ヘッドのノズルを取り外します。
F タイプマシンの標準ヘッド ( ヘッド 1、3、5) に
取り付けられているノズルを手で外します。S タ
イプマシンの場合は、標準ヘッド 1 〜 6 すべての
ノズルを手で取り外してください。
51338-F8-00
2
FNC ノズル ASSY を取り外します。
前述の「1.2.1FNC ノズル ASSY の取り外し」を
参照して FNC ノズル ASSY を全て取り外してく
ださい。
3.2.2 スプラインの洗浄
1
メンテナンス用ボルトを外します。
ヘッドのブローバルブ裏側に、スプラインシャフ
トのクリーニング穴を栓しているボルト (6 本 ) が
あります。六角レンチ（5) を使用して、ヘッド 1
〜 6 までのボルトを全て取り外してください。
51339-F8-00
2
クリーニングツール (KV8-M8860-00X)
を用意します。
1. クリーニングツールの容器に IPA( イソプロピ
ルアルコール ) を入れます。（他の溶剤は厳禁 )
2. クリーニングツールのノズルストッパーを、
110 〜 150mm の間にスライドさせます。
3. 洗浄するヘッドの下に、受け皿 ( 紙コップなど )
を置きます。(Step3 で IPA を注入したとき下
に流れ出るため )
51340-F8-00
ノズルを取り外す
Step 1
標準ノズルは手で取り外す
メンテナンス用ボルトを取り外す
Step 1
メンテナンス用ボルト
六角レンチ (5)
ストッパーの設定
Step 2
ストッパー
ノズル
110∼150mm

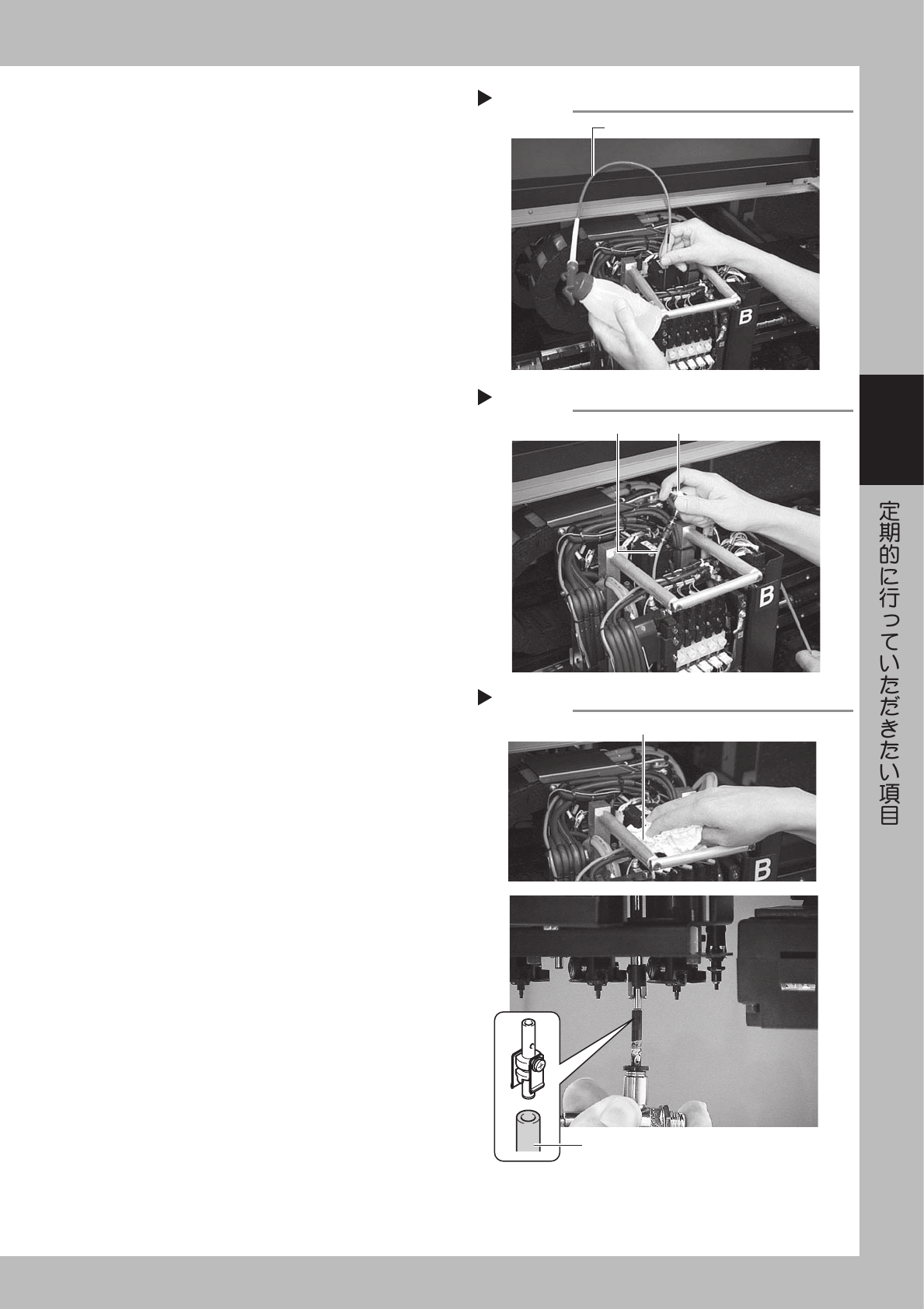

3-25
3
3
スプラインの洗浄をします。
1. スプラインシャフトのクリーニング穴にク
リーニングツールのノズルをストッパーが当
たる位置まで入れます。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
51341-F8-00
4
標準スプラインのエア経路をブローし
ます。
F タイプのヘッド 1、3、5 や S タイプの全ヘッド
は、次のように IPA とエアブローできれいにして
ください。
1. φ 4 のエアチューブ ( 長さ 200mm) をジョイ
ント ($US4) を使用してエアガン (KU4-
M8590-00X) に接続します。
2. エアガンに接続したエアチューブをクリーニ
ング穴に上から入れ、内部に残っている IPA
が飛散しないようにスプラインシャフトの先
端部にウエスを当てて、エアブローします。
3. Step3 の作業を繰り返してスプライン内を
IPA で洗浄し、再びエアブローします。
4. 次に、エアガンに接続したエアチューブをノ
ズルホルダーの先端部にはめ込み、クリーニ
ング穴の上にウエスを軽く当てて、エアブロー
します。
5. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
51342-F8-00
51343-F8-00
スプラインシャフトの洗浄
Step 3
クリーニングツール
スプラインシャフトのエアブロー
Step 4-2
エアガン F4エアチューブ
下からのエアブロー
Step 4-4
クリーニング穴の上にウエスを当てる
エアチューブをノズルホルダーの
先端にはめてエアブローする

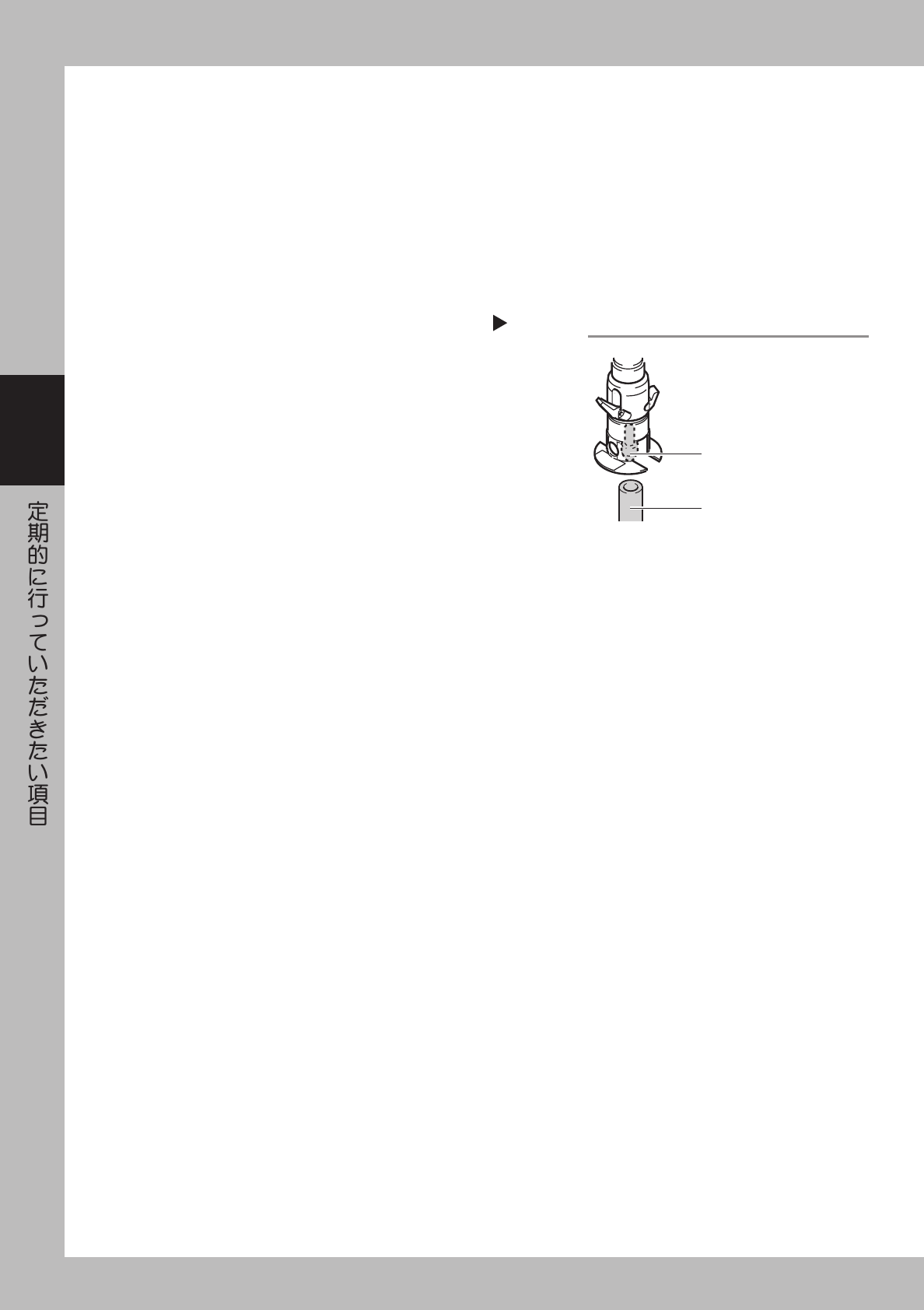

3-26
3
5
FNC スプライン のエア経路をエアブ
ローします。
F タイプのヘッド 2、4、6 は、次のように IPA と
エアブローできれいにしてください。
1. Step4 と同じように、φ 4 のエアチューブ ( 長
さ 200mm) をジョイント ($US4) を使用して
エアガン (KU4-M8590-00X) に接続します。
2. エアガンに接続したエアチューブをクリーニ
ング穴に上から入れ、内部に残っている IPA
が飛散しないようにスプラインシャフトの先
端部にウエスを当てて、上から下にエアブロー
します。
3. Step3 の作業を繰り返してスプライン内を
IPA で洗浄し、再びエアブローします。
4. 次に、FNC ロックピン先端部のエア路穴にジョ
イントを外したエアガンのチューブ先端を当
てます。
5. クリーニング穴の上にウエスを軽く当てて、
下から上にエアブローします。
6. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
51344-F8-00
6
クリーニング穴にボルトを取り付けま
す。
Step1 で取り外したボルト 6 本を六角レンチ (5)
で締めて、クリーニング穴に栓をします。
下からのエアブロー
Step 5-5
エアガンからのエアチューブ
FNCロックピン
