4-2
4
2.エアジョイントの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
51402-F8-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
51403-F8-00
c
注意
向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。

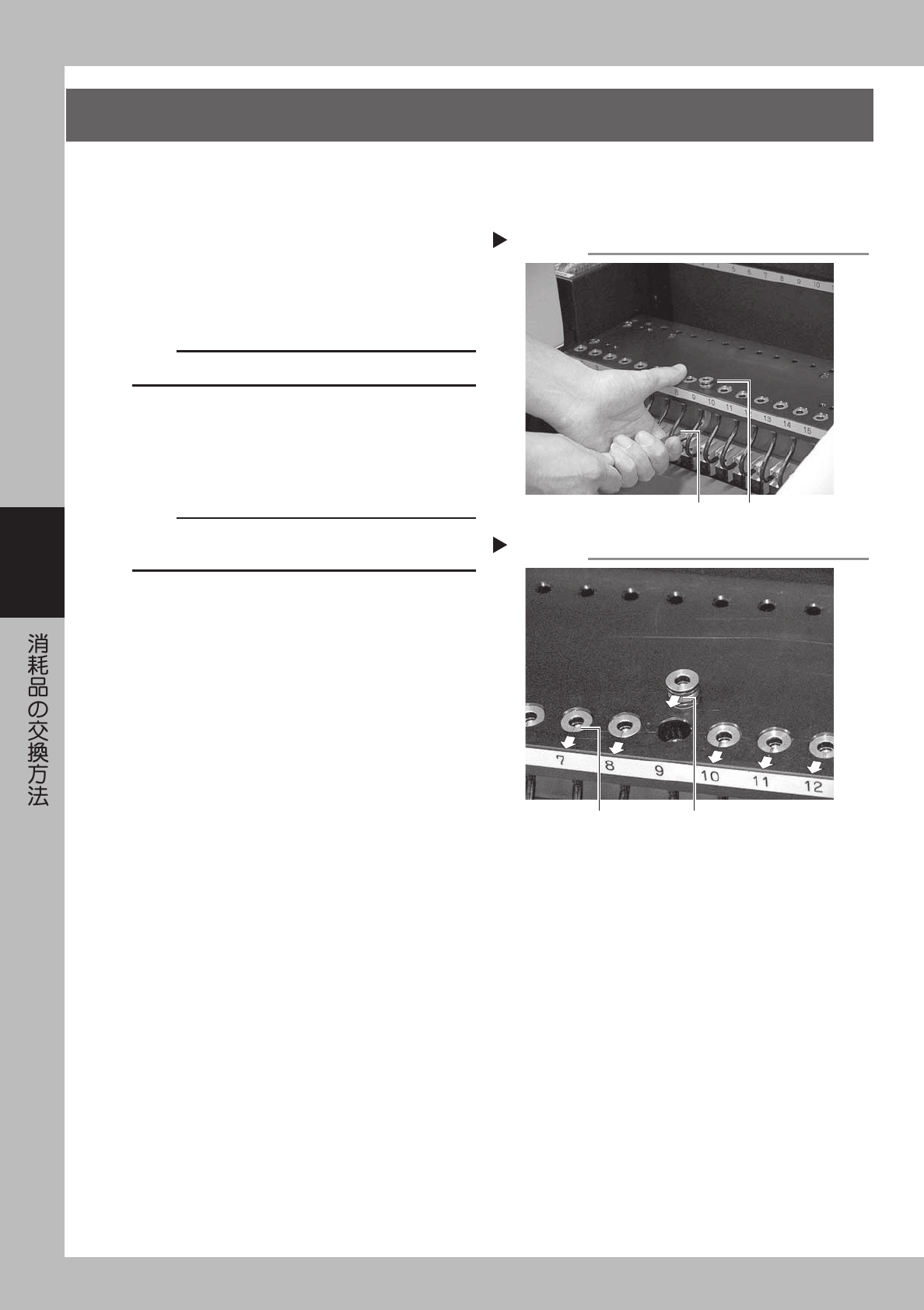

エアジョイントの取り外し
Step 2
エアジョイント 6角レンチ
エアジョイントの取り付け
Step 3
マークの向き
マーク
4-3
4
3.エジェクターバルブの交換
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
右に回してエア供給を止め、さらにソフトウェア
を終了し、マシンの電源スイッチを OFF にします。
51404-F8-00
2
ハーネスの結束バンドを切ります。
ヘッドフレームの上部にハーネス全体を留めてい
る結束バンドをニッパーで切ってください。
c
注意
ハーネスを切らないように注意してください。
3
コネクターを外します。
交換したいヘッドのブローバルブコネクターとエ
ジェクターバルブコネクターを外してください。
（エジェクターバルブのコネクターは奥側にあり
ます。）
51405-F8-00
4
ブローバルブを取り外します。
ヘッドフレーム上部のハーネスを奥に寄せると、
フレームの隙間からブローバルブの固定ネジが見
えます。交換したいヘッドのブローバルブの固定
ネジ 2 本をプラスの精密ドライバーで緩め、ブ
ローバルブを取り外してください。
51406-F8-00
c
注意
ブローバルブ裏側のガスケットを落とさないように注意し
てください。
供給エアを切る
Step 1
エア供給/排出スイッチ
コネクターの取り外し (YG200の例)
Step 3
ブローバルブコネクター (表側) と
エジェクターバルブコネクター (奥側) を外す
ブローバルブの取り外し
Step 4
ブローバルブ
プラス精密ドライバー
4-4
4
5
エジェクターバルブを取り外します。
ブローバルブを取り外すと、エジェクターバルブ
の固定ネジが現れます。エジェクターバルブの固
定ネジ 2 本をプラスの精密ドライバーで緩め、エ
ジェクターバルブを取り外してください。
51407-F8-00
c
注意
エジェクターバルブ裏側のガスケットを落とさないように
注意してください。
6
新しいエジェクターバルブを取り付け
ます。
Step4、5 と逆の手順で新しいエジェクターバル
ブを取り付けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
コネクターを元に戻します。
交換したヘッドのブローバルブコネクター、エ
ジェクターバルブコネクターを接続してくださ
い。
8
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、異常な数値が出な
いことを確認してください。

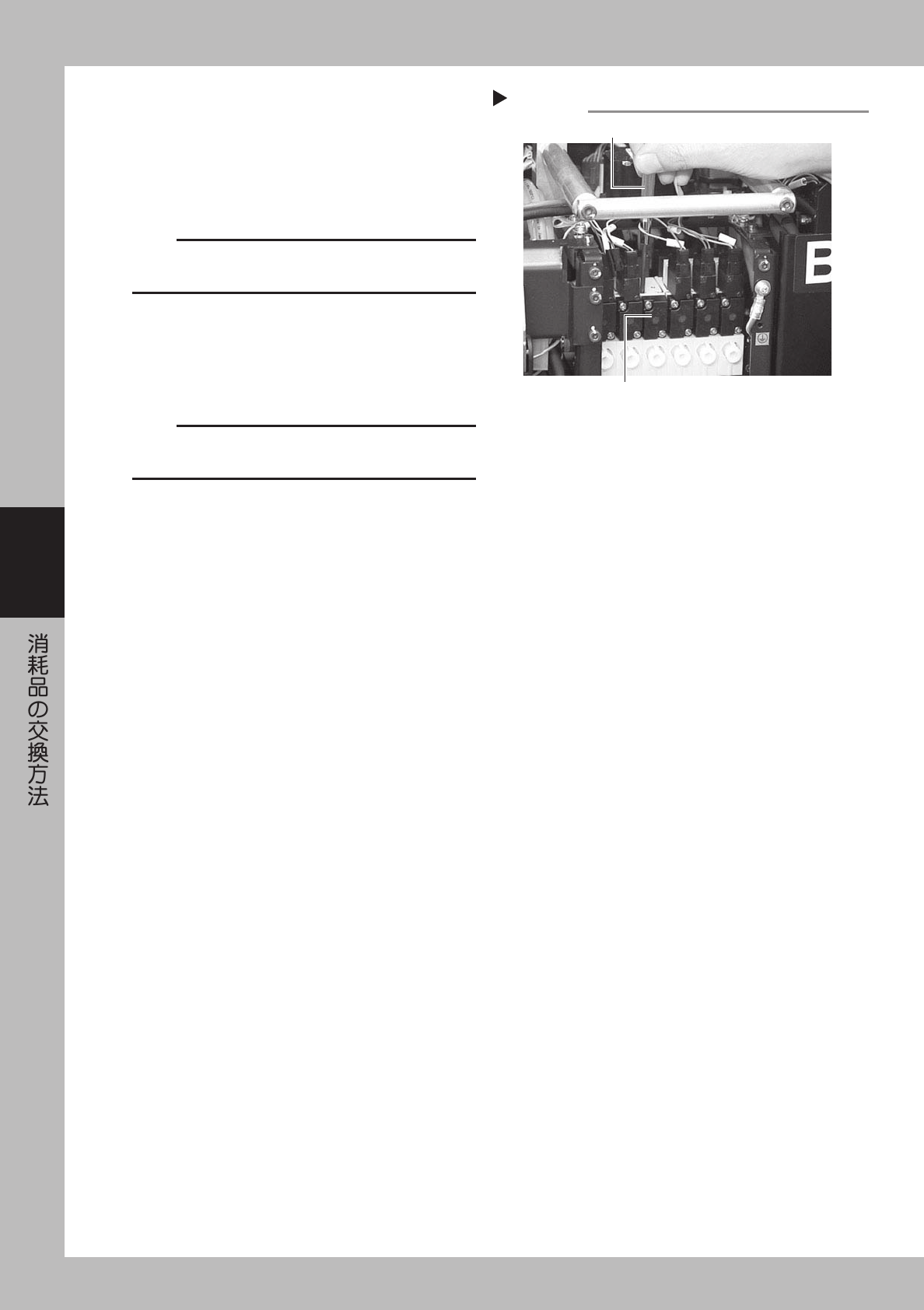

エジェクターバルブの取り外し
Step 5
エジェクターバルブ
プラス精密ドライバー
