4-5 4 4 . フ ィ ー ダ ー バ ル ブ の 交 換 1 マ シ ン の 電 源 を 落 と し ま す 。 ア プ リ ケ ー シ ョ ン ( V G O S ) を 終 了 し 、 電 源 ス イ ッ チ を 左 に 回 し て マ シ ン の 電 源 を 落 と し て く だ さ い 。 2 供 給 エ ア ー を 切 り 離 し ま す 。 背 面 カ バ ー を 開 け て エ ア ホ ー ス を 取 り …
4-4
4
5
エジェクターバルブを取り外します。
ブローバルブを取り外すと、エジェクターバルブ
の固定ネジが現れます。エジェクターバルブの固
定ネジ 2 本をプラスの精密ドライバーで緩め、エ
ジェクターバルブを取り外してください。
51407-F8-00
c
注意
エジェクターバルブ裏側のガスケットを落とさないように
注意してください。
6
新しいエジェクターバルブを取り付け
ます。
Step4、5 と逆の手順で新しいエジェクターバル
ブを取り付けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
コネクターを元に戻します。
交換したヘッドのブローバルブコネクター、エ
ジェクターバルブコネクターを接続してくださ
い。
8
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、異常な数値が出な
いことを確認してください。
エジェクターバルブの取り外し
Step 5
エジェクターバルブ
プラス精密ドライバー
4-5
4

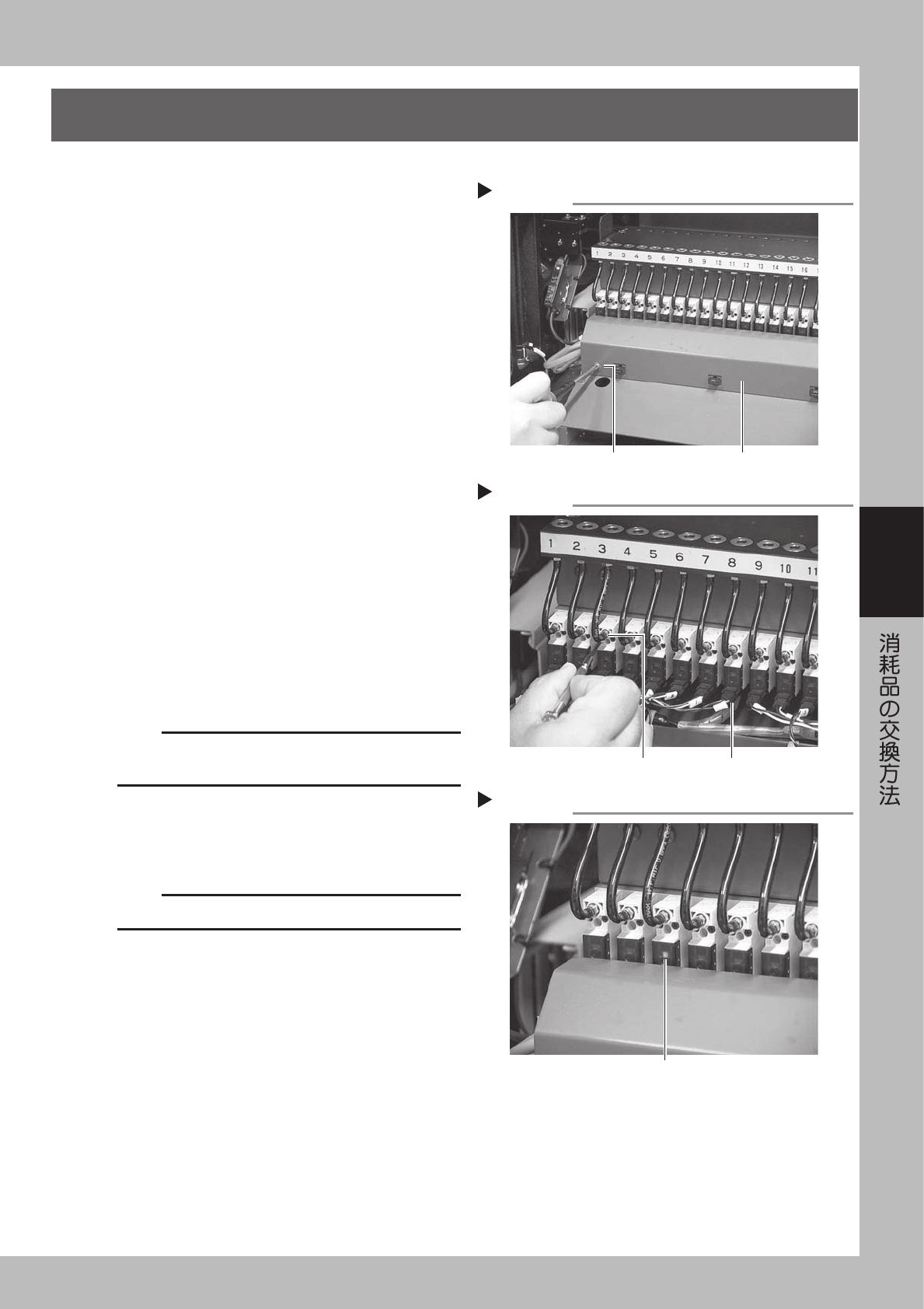

4.フィーダーバルブの交換
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
51408-F8-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
51409-F8-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
c
注意
バルブ同梱のエアホースを必ず使用してください。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行い、LED ランプの点灯と
フィーダーの動作を確認してください。
51410-F8-00
ハーネスカバーの取り外し
Step 3
ハーネスカバー 両サイドのここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター このネジを2本外す
フィーダーバルブの動作確認
Step 8
LEDランプ
4-6
4
5.基板搬送部の清掃とベルト交換
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
元の位置をマーキングします。
搬送ベルトのテンショナーボルトに取り外す前の
位置をマーキングしてください。
51411-F8-00
3
ベルトを緩めます。
六角レンチ (4) でテンショナーボルトを緩めて、
長穴左いっぱいにボルトを移動してください。
51412-F8-00
4
ベルトを取り外します。
六角レンチ (3) でベルト駆動用プーリーのボルト
を外し、シャフトを引き抜きます。ベルトをプー
リーから外しシャフトとの隙間から抜き取ってく
ださい。
51413-F8-00
5
搬送部を清掃します。
コンベアフレームと基板ガイドの隙間を細いブラ
シ、または弱いエアーブローで清掃してください。
6
新しいベルトを取り付けます。
1. 新しいベルトをプーリーに掛けながらベルト
を仮り付けしてください。
2. シャフトをプーリーに接続してボルトを取り
付けてください。
3. ベルトテンションナーをマークした位置まで
移動してボルトを締めてください。
7
ベルトの回転状態を確認します。
1. [ 装置 ] ー「コンベア」タブ画面を開き、コン
ベア駆動ボタンでベルトを回転させて動作状
態を確認してください。
2. 回転にムラがあったり、ベルトのたわみが大
きい場合は、テンショナーボルトの位置を調
整し、再度回転させて確認しながら調整して
ください。
ベルトテンションを緩める
Step 3
マーキング
緩めるボルト
シャフトの取り外し
Step 4
シャフト
駆動用プーリー
搬送部を清掃する
Step 5
エアガン
