6.ヘッド上下バルブ
特定ヘッドの上下動作が異常な場合、またはスロースピードを選択してもスローが働かない場合は、ヘッド上
下バルブまたはヘッド上下スピード切り替えバルブの不具合が考えられます。ヘッド上下バルブおよびスロー
バルブの動作確認と交換方法を説明します。
6.1 ヘッド上下バルブの交換
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
右に回してエア供給を止め、さらにマシンの電源
スイッチを OFF にしてください
51414-F8-00
2
コネクターを外します。
交換するヘッド上下バルブのコネクターを外して
ください。
3
ヘッド上下バルブを取り外します。
ヘッド上下バルブの固定ネジ 2 本をプラスの精密
ドライバーで緩め、ヘッド上下バルブを取り外し
てください。
51415-F8-00
c
注意
ヘッド上下バルブとマニホールドの間に入れてあった O リ
ングとパッキンを落とさないように注意してください。
4
新しいヘッド上下バルブを取り付けま
す。
1. O リング、パッキンをマニホールド側にはめ
込みます。
2. 固定ネジ 2 本をプラス精密ドライバーで締め
て、ヘッド上下バルブをマニホールドに取り
付けます。
51416-F8-00
5
コネクターを元に戻します。
交換したヘッド上下バルブのコネクターを接続し
てください。
6
ヘッド上下動作を確認します。
供給エアとメイン電源を入れ、「ヘッド上下動作
の確認」を行ってください。
供給エアを切る
Step 1
エア供給/排出スイッチ
コネクターとバルブの取り外し
Step 2,3
ヘッド上下バルブ
新しいヘッド上下バルブの取り付け
Step 4
コネクター
4-8
4
6.2 スローバルブの交換
ヘッド上下スピードの切り替えを行うスローバルブの交換方法を説明します。
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
右に回してエア供給を止め、さらにマシンの電源
スイッチを OFF にしてください
2
コネクター類を取り外します。
エジェクターバルブ、ヘッド上下バルブ、真空セ
ンサー、アース線など接続されているコネクター
を全て外してください。
3
エアチューブとアース線を外します。
1. エジェクターバルブ、上下作動バルブに接続
されているエアーチューブをエアジョイント
から外します。
2. ヘッド上部フレームに接続してあるアース線
をプラスドライバーで外します。
51417-F8-00
4
下降端センサーステイを外します。
下降端センサーのステイ取り付けボルト２本を六
角レンチ (3) で外し、ステイをヘッドから外して
ください。
5
ヘッド部フレーム上部の固定ボルトを
外します。
1. ヘッド部フレーム上部の固定ボルトを取り外
します。
2. ヘッド I/O カバー下の M3 ボルトを緩めます。
3. I/O ボードに接続されているハーネスのコネ
クターを取り外して、フレームを前側に倒し
ます。
4. シャフトブロー用ホースを取り外します。
(YG200L のみ )
5. シャフトブローバルブ用マニホールドを六角
レンチで外します。(YG200L のみ )
51400-F4-00
6
エジェクターユニットを取り外します。
エジェクターユニット取り付けボルト４本を六角
レンチ (2.5) で外し、エジェクターユニットを取
り外します。
51418-F8-00
c
注意
O リングを無くさないように注意してください。
コネクターの取り外し
Step 2
マニホールド、エアホースの取り外し
Step 5-4,5
シャフトブロー用エアホース マニホールド
エジェクターユニットの取り外し
Step 6
エジェクターユニット 六角レンチ (2.5)
4-9
4
7
スローバルブを交換します。
1. 交換したいスローバルブの固定ネジ 2 本をプ
ラス精密ドライバーで外し、スローバルブを
取り外します。
2. 新しいスローバルブを取り付けます。
51419-F8-00
8
取り外した部品を元どおりに組み付け
ます。
Step2 〜 6 と逆の手順でエジェクターユニット、
ヘッド部フレームボルト、コネクターなどを組み
付けてください。
9
ヘッドのスロー動作を確認します。
供給エアとメイン電源を入れて、「ヘッド上下バ
ルブの動作確認」を行ってください。

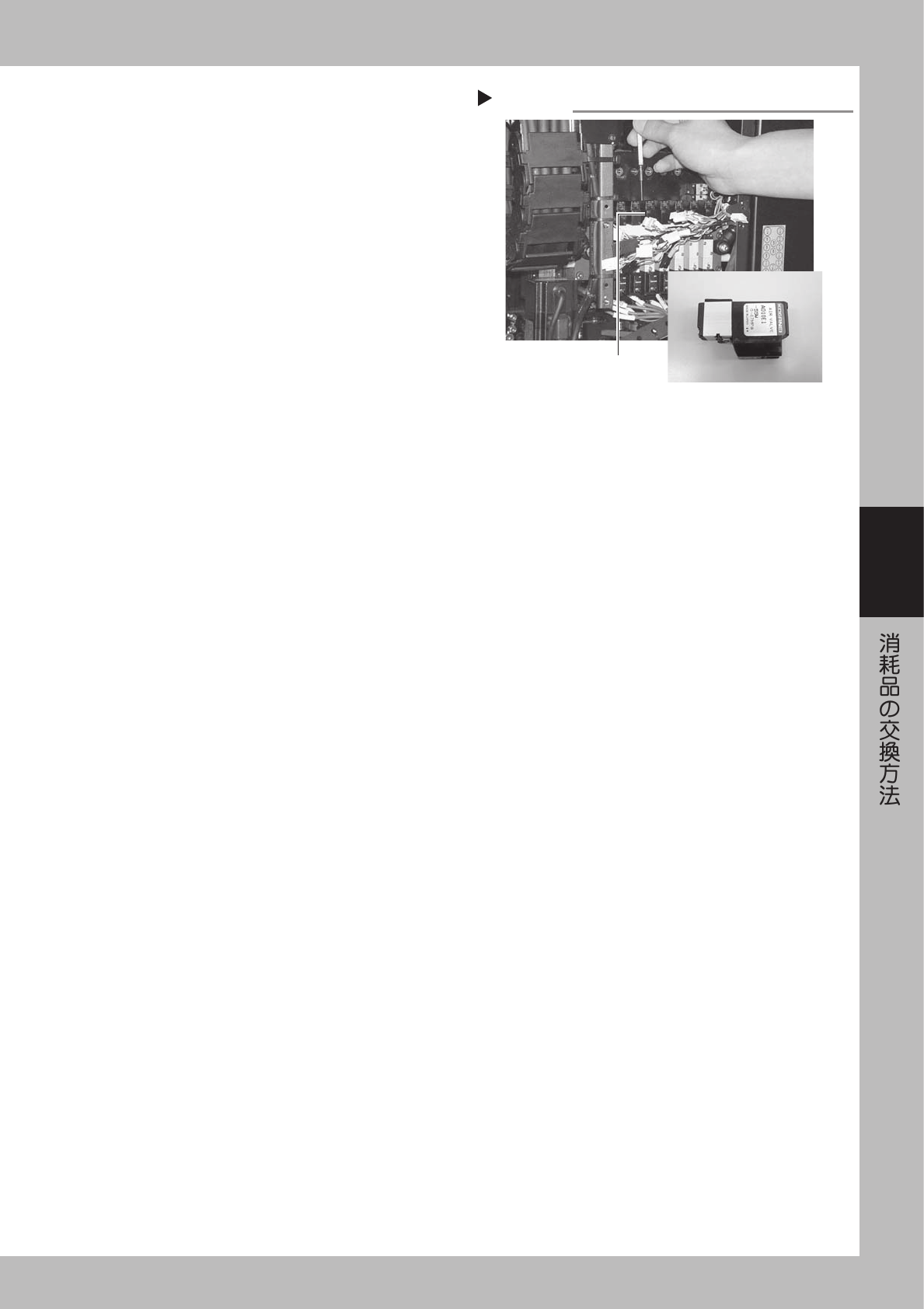

スローバルブの取り外し
Step 7
スローバルブ
