3-15
Tg1298-ID-OP
•
システム設定メニューの構成
システム設定メニューは以下のサブメニューによって構成されてい
ます。
タブおよびタブシートについては、“3 章 2.1 タブ”を参照してく
ださい。
システム設定メニュー
サブメニュー タブ（タブシート） 参照項番号
環境設定 パスワード 第 3 巻 4 章 2.1
パスワード入力 第 3 巻 4 章 2.1.1
有効範囲設定 第 3 巻 4 章 2.1.2
画面表示設定 第 3 巻 4
章 2.1.3
タワー灯 / ブザー 第 3 巻 4 章 2.2
画面設定 第 3 巻 4 章 2.3
日付 / 時刻 第 3 巻 4 章 2.4
装置設定データ 前後工程モード 第 3 巻 4 章 3.1
印刷条件設定 第 3 巻 4 章 3.2
オフセットデータ 装置オフセット 第 3 巻 4 章 4.1
基板認識カメラ 第 3 巻 4 章 4.2
スクリーン認識カメラ 第 3 巻 4 章 4.3
ファイル操作
Fig.2C16 システム設定メニューの構成
1.2 メニューの展開
0602-001
3-16
Tg1298-ID-OP
0602-001
1.2.7 認識画像メニュー
認識画像メニューでは、タッチスクリーンに表示される操作画面上
に認識画像をインポーズ表示するための表示パターンを指定します。
•

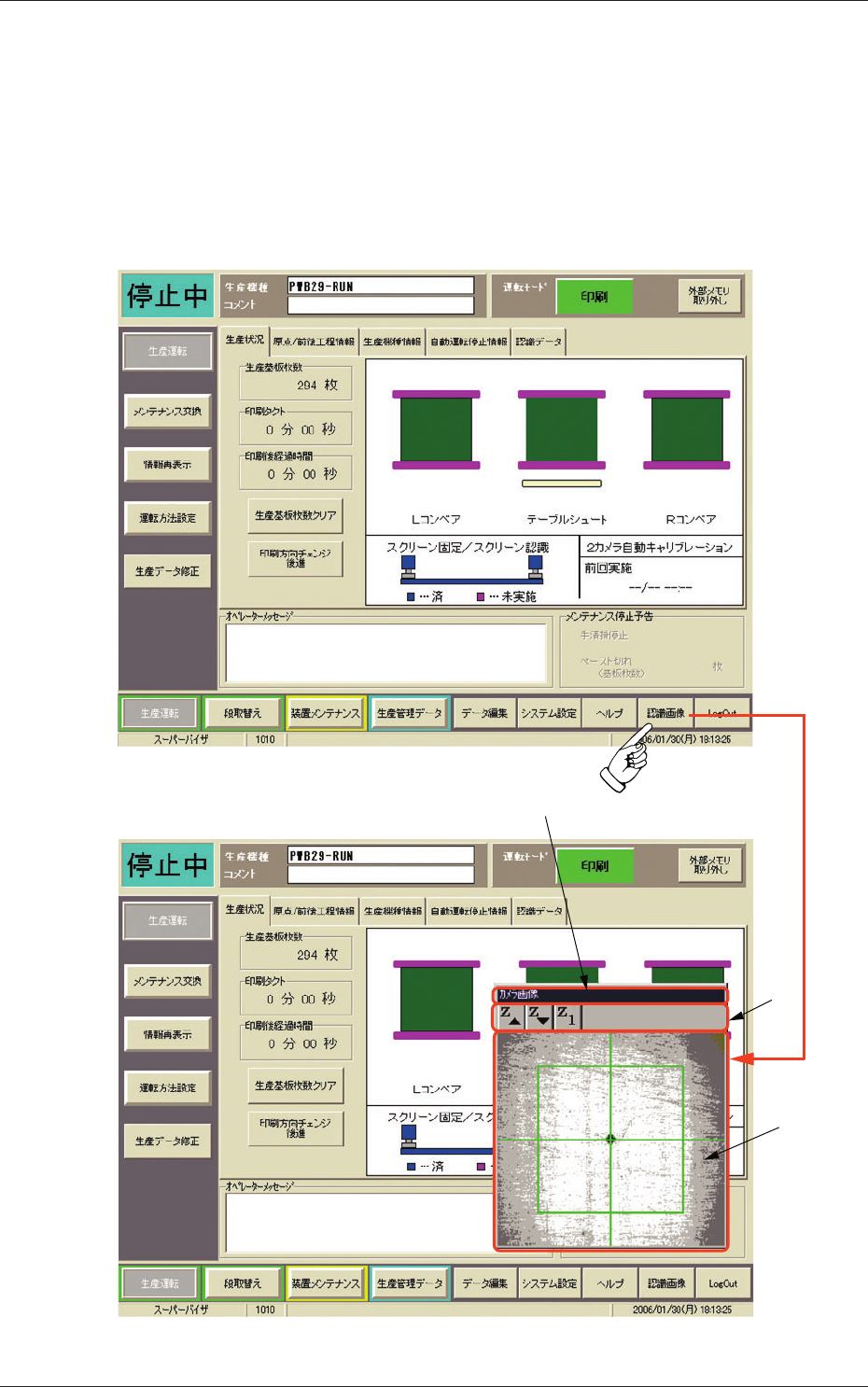

メニュー操作
メインメニューバーの［認識画像］ボタンを押すと、操作画面上に
認識画像画面がマルチウインドウ形式で表示されます。
[3]
[2]
[1]
Fig.2C17
1.2 メニューの展開
3-17
Tg1298-ID-OP
[1] 認識カメラ画面
基板認識カメラまたはスクリーン認識カメラの撮影した画面を
リアルタイムで表示します。
メインメニュバーの［認識画像］ボタンを押すと、画面の表示
または非表示を行えます。
ノート
(a) カメラの切替えは、“装置メンテナンス”画面の“手動操作”
サブメニュー画面で行えます。
(b) 認識カメラ画面を指で素早く 2 回押すと、ツールバーの表
示または非表示を行えます。
[2] ツールバー
アイコンを表示するバーです。
Table 2C1
操作メニュー 機 能 アイコン
画面サイズ拡大 認識カメラ画面の表示サイズを拡大して表示します。
画面サイズに応じて表示する画面の倍率も高くなりま
す。
画面サイズ縮小 認識カメラ画面の表示サイズを縮小して表示します。
画面サイズに応じて表示する画面の倍率も低くなりま
す。
画面サイズメモリー 認識カメラ画面サイズの拡大および縮小で画面サイズ
を変える直前の画面サイズに切替えます。
[3] 画面サイズ変更モード切替えバー
認識カメラ画面の表示サイズを変化させるかまたは変化させな
いかを切替えるバーです。
ノート
画面サイズ変更モード切替えバーを指で素早く 2 回押すと、
認識カメラ画面の画面サイズを拡大および縮小で画面サイズ
を変えずに、画面の倍率だけを変える機能の ON/OFF を行えま
す。
1.2 メニューの展開
