4-3
Tg1298-ID-OP
0602-001
1.1.1 サブメニューおよびタブ
生産運転メニューは、下記の 4 つのサブメニューで構成されています。
生産運転メニュー
サブメニュー タブ 参照項番号
生産運転 生産状況 （2.1）
原点 / 前後工程情報
（2.2）
生産機種情報 （2.3）
自動運転停止情報 （2.4）
認識データ （2.5）
メンテナンス交換 スクリーン清掃 （3.1）
スキージ交換 （3.2）
クリーニング交換 （3.3）
ペーストこね動作 （3.4)
情報再表示
装置異常再表示 （4.1）
装置情報再表示 （4.2）
システム情報 （4.3）
運転方法設定 運転モード設定 （5.1）
運転方法設定 （5.2）
生産データ修正 （6）
Fig.2D2
1.1 生産運転メニューの構成
4-4
Tg1298-ID-OP
0602-001
2. “生産運転”サブメニュー
2. “生産運転”サブメニュー
•
画面の表示
“生産運転”サブメニューバーの［生産運転］ボタンを押すと、以下
の画面が表示されます。
[1]
[2]
[3]

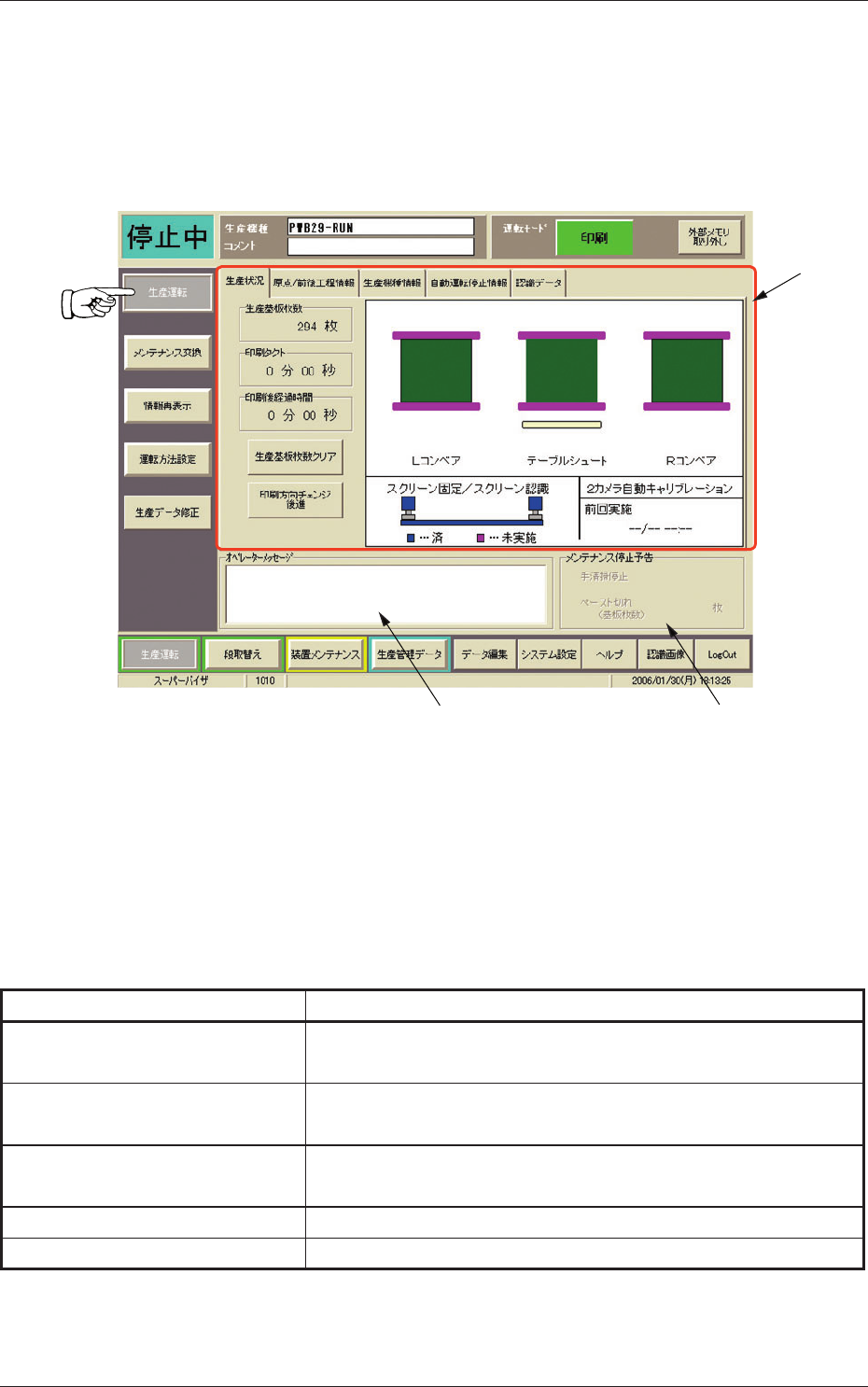

Fig.2D3 “生産運転”サブメニュー画面
•
画面の構成
[1] タブ
“生産運転”サブメニュー画面は 5 つのタブシートに分かれてお
り、タブを押すと各タブシートが表示されます。
Table 2D1
タ ブ 内 容
生産状況 生産した基板の枚数、印刷に要する時間、印刷が終了して
からの経過時間などが表示されます。
原点 / 前後工程情報 各ユニットの原点情報、前後工程との信号のやりとり（ON/
OFF
状態）がリアルタイムで表示されます。
生産機種情報 生産機種として設定されているパターンプログラムの概要
が表示されます。
自動運転停止情報 手動運転を行う場合の各種設定値が表示されます。
認識データ 基板認識後の各軸の補正量が表示されます。
4-5
Tg1298-ID-OP
0602-001
[2] オペレーターメッセージ
装置の運転状況などが表示されます。
[3] メンテナンス停止予告
手清掃やソルダペースト補給などのメンテナンスのために停止
するまでに生産される残り枚数が、カウントダウン方式で表示
されます。
2. “生産運転”サブメニュー
