4-14
Tg1298-ID-OP
2.5 “認識データ”タブ
ノート
（a） Fig.2D11 の [4] は初期表示、または［補正量リアルタイム］
ボタンを押したときの例です。
（b） ［基板認識］ボタン、または［スクリーン認識］ボタンを
押すと、 [4] は下記の表示になります。

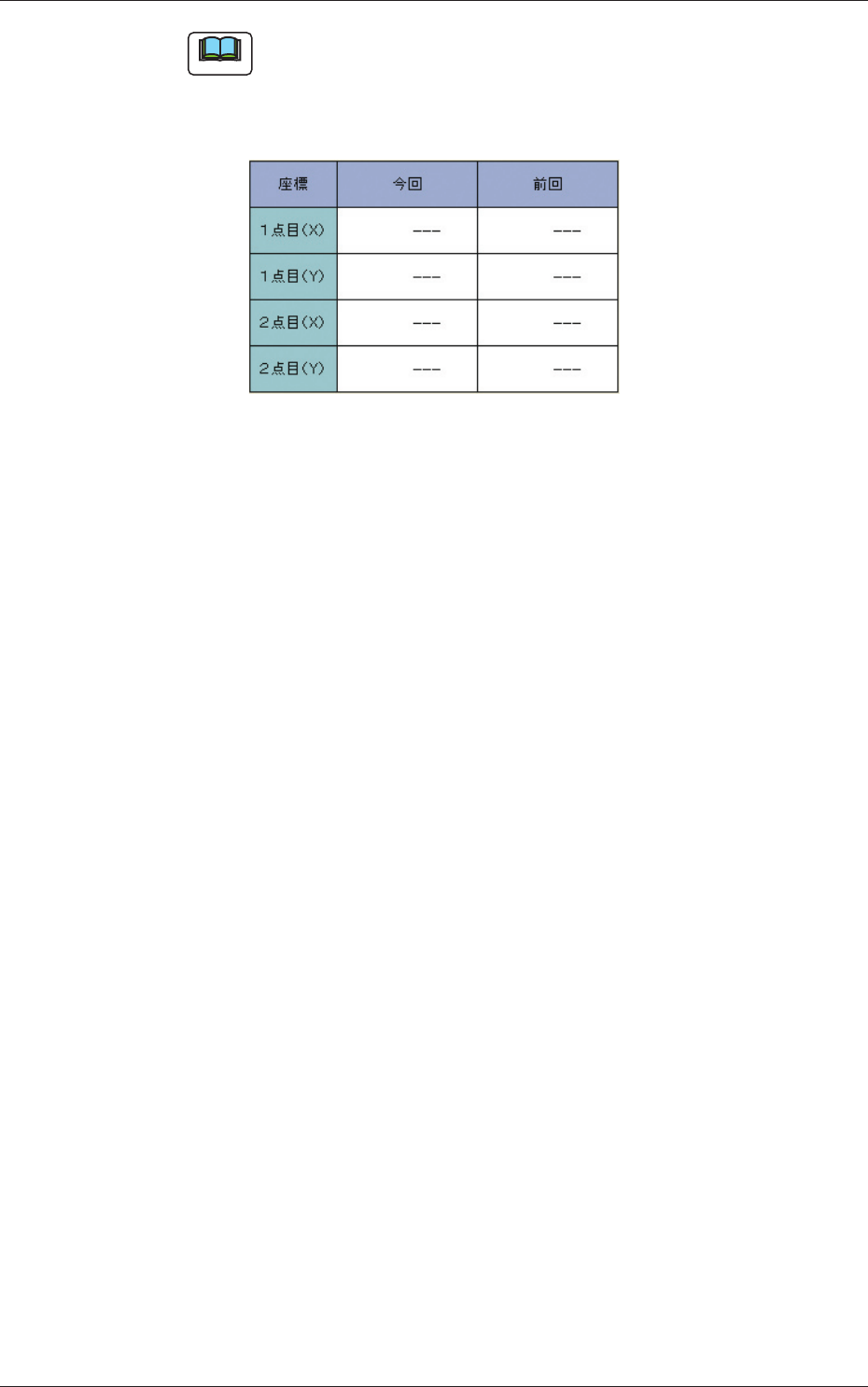

Fig.2D12
0602-001
4-15
Tg1298-ID-OP
3. メンテナンス交換”サブメニュー
3. “メンテナンス交換”サブメニュー
材料補給などのメンテナンス操作を行うことができます。
•
画面の表示
“生産運転”サブメニューバーの［メンテナンス交換］ボタンを押すと、
以下の画面が表示されます。
[1]

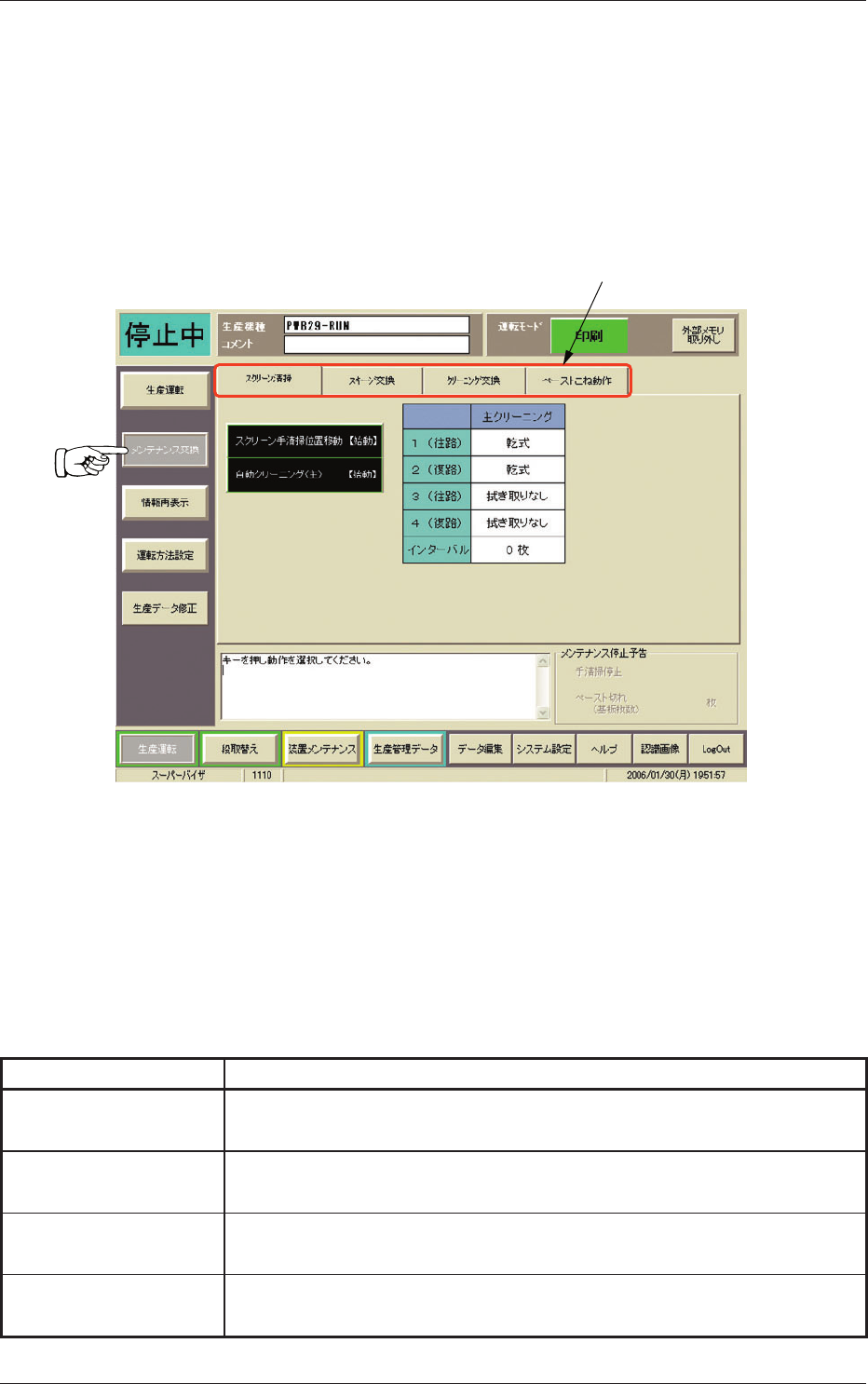

Fig.2D13 “メンテナンス交換”サブメニュー画面
•
画面の構成
[1] タブ
“
メンテ
ナンス交換”サブメニュー画面は 4 つのタブシートに分
かれており、タブを押すと各タブシートが表示されます。
Table 2D2
タ ブ 内 容
スクリーン清掃 手清掃時のスクリーン枠およびスキージの移動操作、自動クリーニ
ングの開始操作を行うことができます。
スキージ交換 スキージの清掃時や交換時のスキージとスクリーンの移動、ペース
ト切り動作などを行うことができます。
クリーニング交換 クリーニングペーパーやクリーニングペーパーホルダの交換時の各
ユニットの移動を行うことができます。
ペーストこね動作 ペーストこね動作、各ユニットの印刷位置への移動などを行うこと
ができます。
0602-001
4-16
Tg1298-ID-OP
3.1 “スクリーン清掃”タブ
手清掃時のスクリーン枠およびスキージの移動操作、自動クリーニ
ングの開始操作を行うことができます。
•
シートの表示
“メンテナンス交換”サブメニュー画面の［スクリーン清掃］タブを
押すと、以下のタブシートが表示されます。
[1]
[2]
[3]
[4]

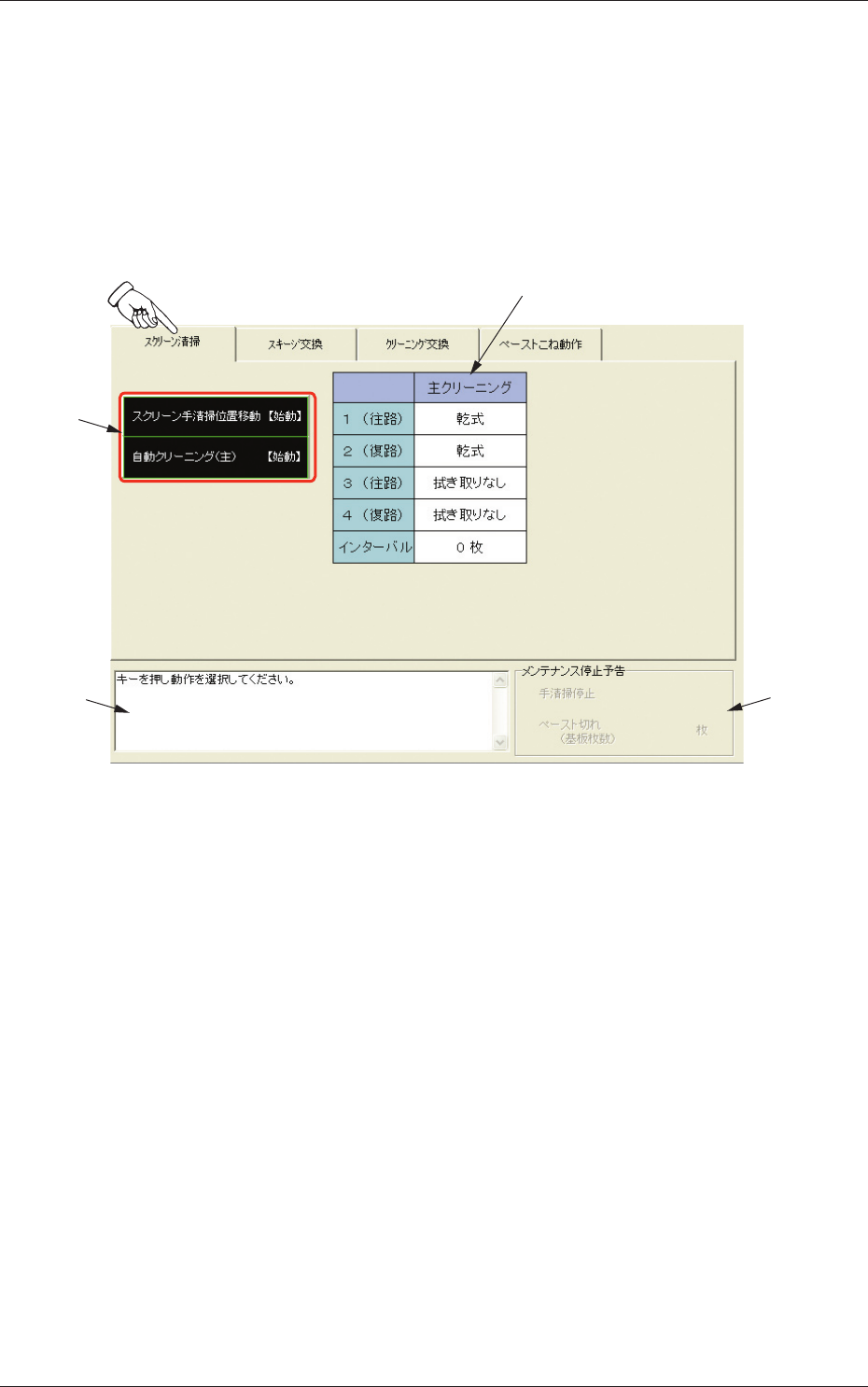

Fig.2D14 “スクリーン清掃”タブシート
•
シートの構成
[1]
操作ボタン
“スクリーン清掃”タブシートには、以下のボタンが配置されて
います。
［スクリーン手清掃位置移動（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、手清掃をするのに必要
なスペースを確保するためにスクリーン枠が手前側に移動し、
スキージは奥側に移動します。
［自動クリーニング ( 主 ) (
始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、クリーニング動作を開
始します。
[2] メッセージ
上記ボタン [1] による操作の案内などのメッセージが表示され
ます。
3.1 “スクリーン清掃”タブ
0607-002
